CM101-D
参考手册
1.4
其它的规格
Page 1-35
(单位: mm)
吸嘴
No.
225C
对象元件
(
代表性的例子
)
226C
对象元件
(
代表性的例子
)
形状
EJM6A-217E
0603R, C
EJM6A-218E
0603R, C
1005R, C
吸嘴
No.
230C
对象元件
(
代表性的例子
)
235C
对象元件
(
代表性的例子
)
形状
EJM6A-219E
1005R, C
1608R, C
EJM6A-220E
1608R, C
2012R, C
3216R, C
SS-Min Tr, Di
S-Min Tr, Di
吸嘴
No.
240C
对象元件
(
代表性的例子
)
203Z
对象元件
(
代表性的例子
)
形状
444C-006E
3225R, C
4532R, C
TAN-X
EJM5B-084E
0402R, C
∗
吸嘴
No.
中包含
‘C’
的吸嘴，尖端部材质是陶瓷。
EJM5B-C-RMC01-A01-00
CM101-D
参考手册
1.4
其它的规格
Page 1-36
(
单位
: mm)
吸嘴
No.
460
对象元件
(
代表性的例子
)
205
对象元件
(
代表性的例子
)
形状
4X3C-202E
SOP, QFP
PLCC, BGA
24 mm
×
24
mm
EJM4A-402E
0603R, C
吸嘴
No.
206A
对象元件
(
代表性的例子
)
185
对象元件
(
代表性的例子
)
形状
4X3C-209E
0603R, C
1005R, C
EJM5B-066E
SOP, QFP
PLCC, BGA
吸嘴
No.
199
对象元件
(
代表性的例子
)
106 (
反射
)
对象元件
(
代表性的例子
)
EJM5B-082E
该吸嘴
(
反射板
)
根据吸着元件组
合，安装在不吸着的吸头上。
提高进行吸着的吸头的识别稳定
性。
32 mm
×
32 mm ~
50 mm
×
50 mm
的元件
50 mm
×
50 mm
以上的
元件
EJM5B-065E
SOP, QFP
PLCC, BGA
需要安装在
1, 3, 5, 6, 7
号的
5
个吸头上。
需要安装在
1, 3, 4, 5, 6,
7, 8
号的
7
个吸头上。
~
EJM5B-C-RMC01-A01-00
CM101-D
参考手册
1.4
其它的规格
Page 1-37
通用吸头
(LS8
吸嘴
)
的吸嘴布局
小型吸嘴
(
如前页所示的
110, 115A, 120, 130, 140, 203Z, 205, 206A, 225C, 226C, 230C, 235C,
240C, 185, 199)
可安装在所有的吸头上。
大型吸嘴
(
如前页所示的
450
、
460)
可安装在
2
号吸头和
4
号吸头上。
此时，同时可把小型吸嘴安装在
5
号吸头和
7
号吸头上。

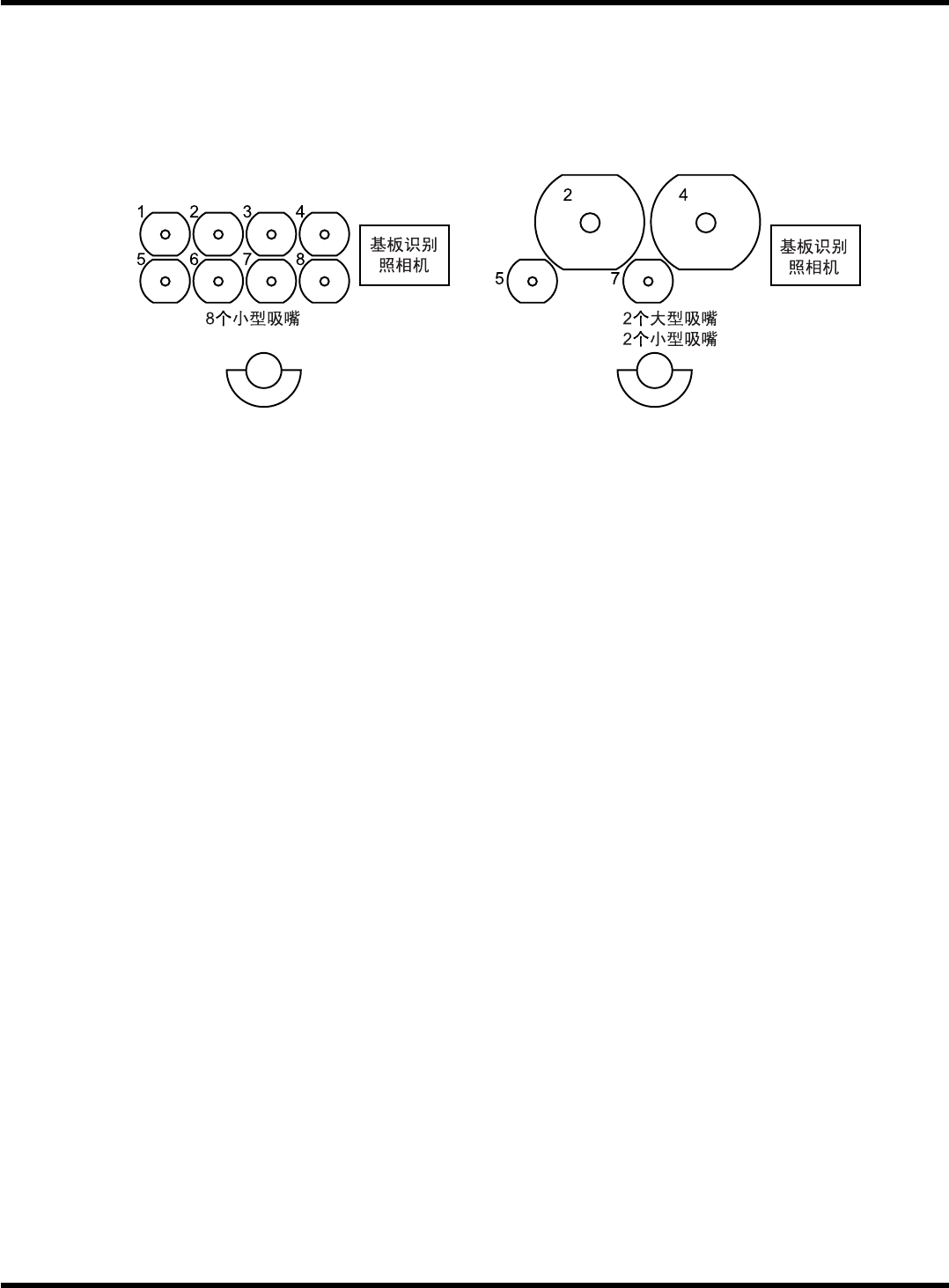

通用吸头
(LS8
吸嘴
)
的吸嘴布局和最大安装数量
(
图为俯视状态下看到的图
)
∗
通用吸头
(LS8
吸嘴
)
用的吸嘴仅限于适用前页所记载的
18
种。
EJM4A-117C
