CM101-D
参考手册
2.5
机器设定
Page 2-48

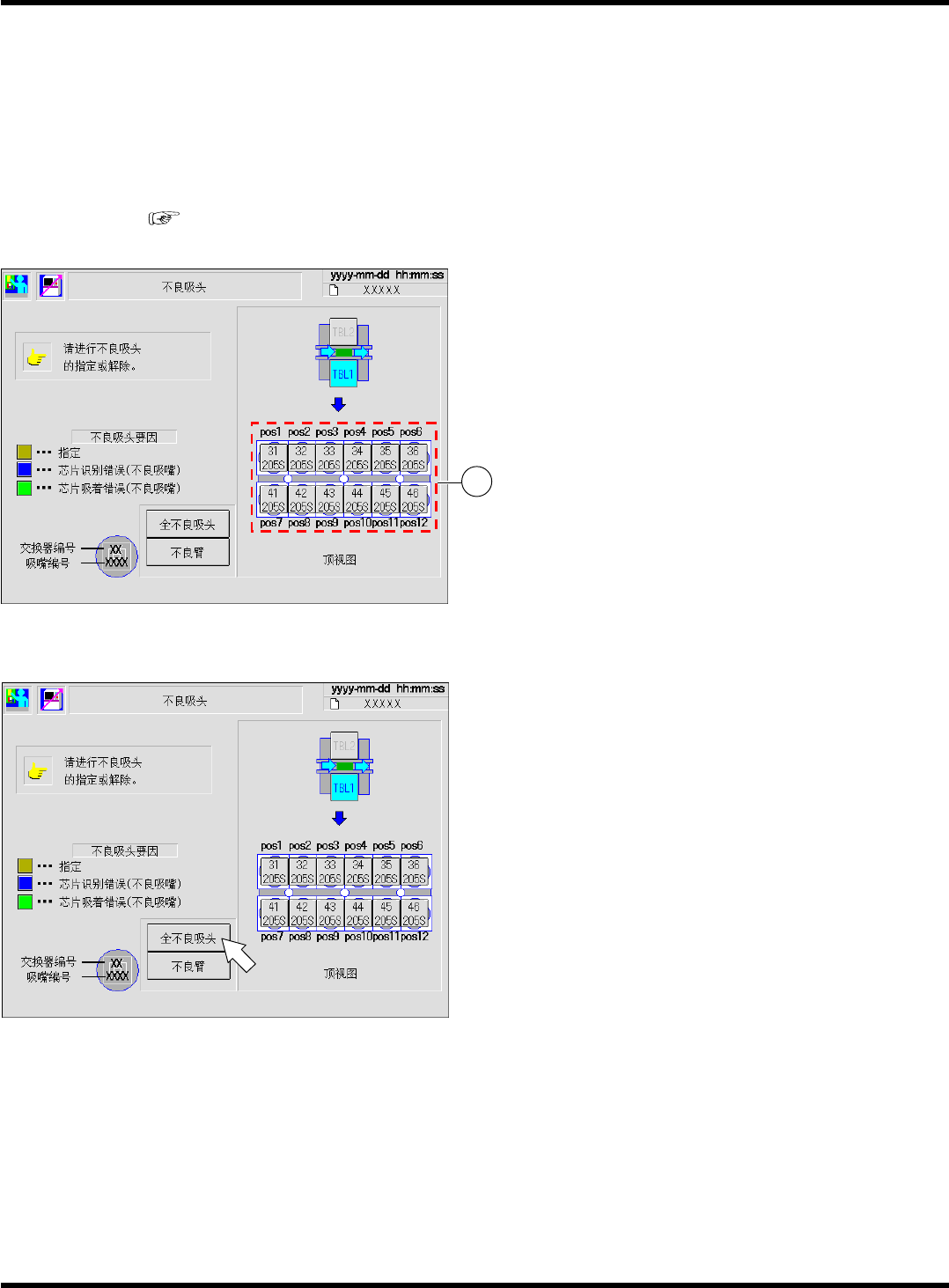

2.5.2
不良吸头
可以进行各吸头的状态确认和不良吸头的指定、解除。
根据生产中自动变为不良吸嘴的不良要因，着色显示相应吸头的按钮颜色。
∗
不良吸嘴不进行生产。确认后要解除时，按想解除的吸嘴的按钮。按钮恢复到正常颜色
(
浅灰色
)
。
∗
想指定不良吸头时，请按要指定为不良的吸头按钮。按钮则变为指定不良吸头颜色
(
黄色
)
。
∗
自动运转中不能指定、解除不良吸嘴。
∗
自动不良吸嘴的设定条件请在机器参数的
<
不良判定值
>
画面上进行。
(
维修手册
)
∗
画面为高速吸头
(12
吸嘴
)
。
•
选择
要指定或解除的吸嘴的吸头。
•
每按一次，在指定和解除之间反复切换。
设定、解除不良吸头
∗
设定整体的移载吸头时，请按
[
全不良吸头
]
。
•
所有的吸头设定为不良吸头后，变为黄色的反
转显示。
∗
解除移载吸头的不良时，请按黄色反转显示的
[
全不良吸头
]
。
•
解除不良吸头后，变为通常显示。
∗
虽然设定不良吸头后，不会进行之后
Z
θ
轴的
动作，但是
XY
轴继续进行通常动作。进行不
良吸头的设定时，把吸头的
Z
轴退避到不与机
器主体碰撞的位置后再实施。
EJM5B-Mc-0002
EJM5B-Mc-0002
1
EJM5B-C-RMC02-A02-00
CM101-D
参考手册
2.5
机器设定
Page 2-49

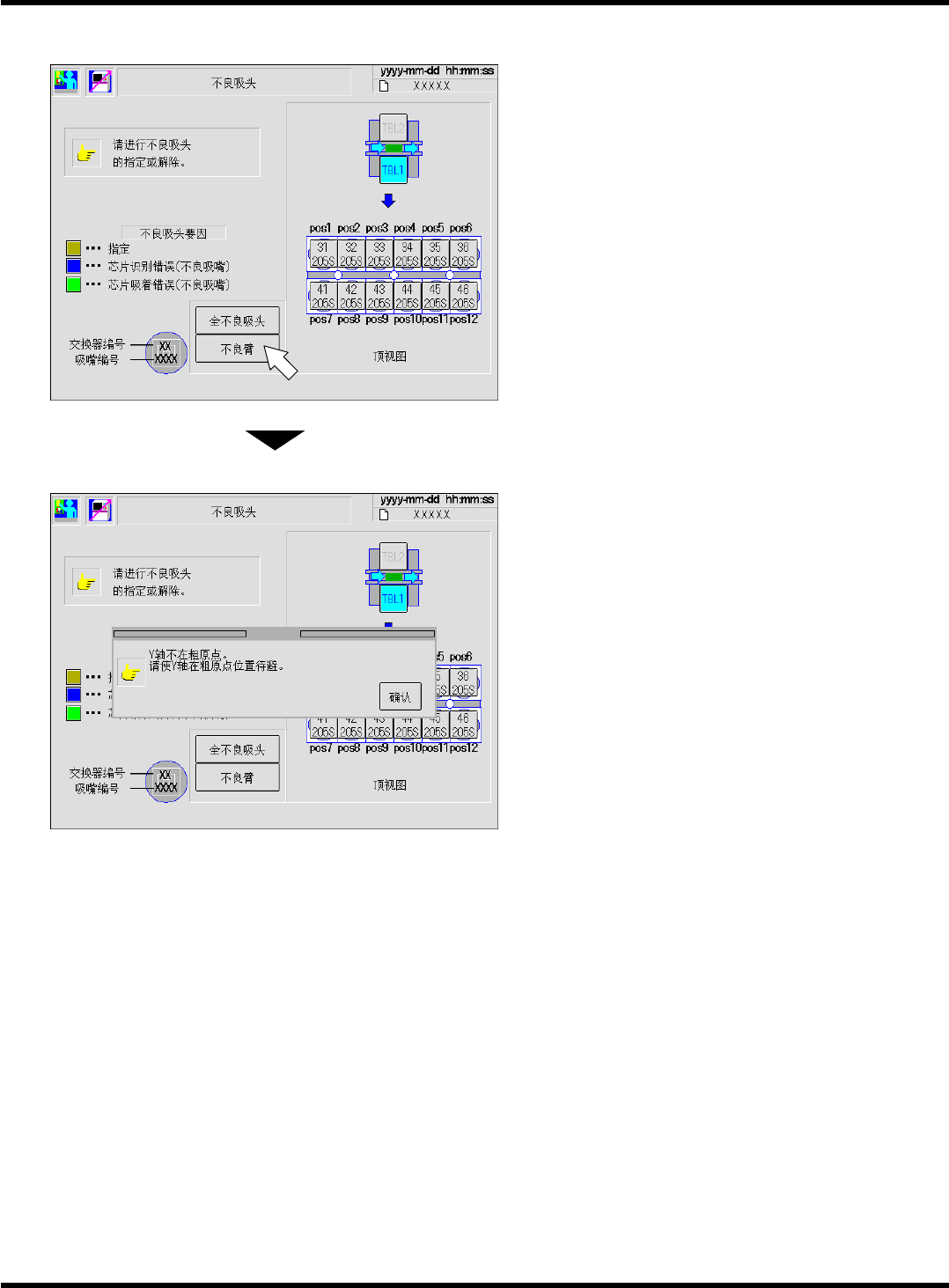

设定、解除不良臂
∗
设定不良臂时，请按
[
不良臂
]
。
由于设定不良臂后，
XY
轴不动作，吸头也不能
使用，所以自动设定不良吸头。
•
设定不良臂后，变为黄色反转显示。
∗
要解除不良臂时，请按黄色反转显示的
[
不良
臂
]
。
•
解除不良臂后，变为正常显示。
∗
设定不良臂后，则不会进行之后
XYZ
θ
轴的动
作。进行不良臂的设定时，请把
Y
轴退避到原
点位置后再实施。
(Y
轴不在原点位置时
)
∗
要设定为不良臂的臂之
Y
轴不在原点位置时，
会显示信息。
把
Y
轴退避到原点传感器位置后，请再次按
[
不
良臂
]
，进行设定。
EJM5B-Mc-0002
EJM5B-Mc-0003
EJM5B-C-RMC02-A02-00
CM101-D
参考手册
2.5
机器设定
Page 2-50
2.5.3
供料器设定
设定当前设置在本机上的供料器的详细信息。
a. [
编带宽
]
选择编带的宽度。
b. [
部品名
]
确定当前数据选择的供料器地址的元件名。
c. [
数据设定
]
把选择的编带宽或元件名写入供料器。
EJM5B-Mc-0004
a
b
c
