CM101-D
参考手册
2.4
机器调整
Page 2-33
4.
按操作面板的
+
[
执行
]
。
•
自动进行搬送导轨的宽度调整。
•
初始画面上显示当前的基板宽度。
(
一次也没有
进行宽度调整时为
0.0)
∗
要变为任意基板宽度时，请用画面右部的数字
键输入来变更
(b)
的显示后，按
+
[
执
行
]
。
a. [
生产数据基板宽度
]
调整生产数据的基板宽度时使用。
EJM5B-Ma-0002
4
a
b
EJM5B-C-RMC02-A02-00
CM101-D
参考手册
2.4
机器调整
Page 2-34

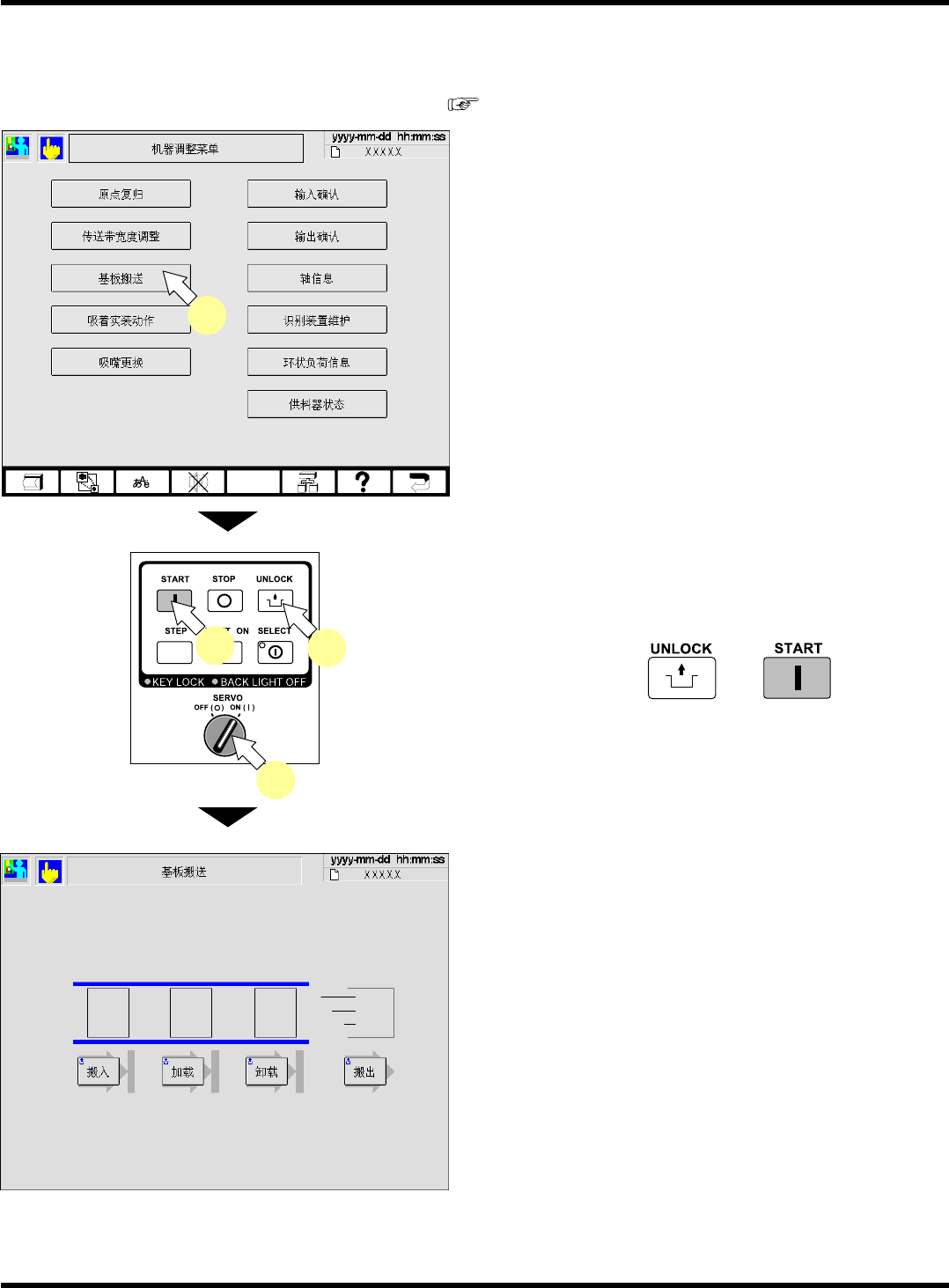

2.4.3
基板搬送
进行基板搬入、往后工序搬出的逐个工序。
∗
操作方法与生产设定的基板搬送相同。
(
“2.2.6
基板搬送
”)
1.
按
[
基板搬送
]
。
2.
将伺服开关置于
ON ( I )
。
(
进行确认
)
3.
按操作面板的
→
。
•
原点复归已完成，不必进行此操作。
•
会显示基板搬送的画面。
EJM5B-Ma-0001
2
3
3
EJM5B-C-RMC02-A02-00
EJM4A-Ma-Menu-0001
1
CM101-D
参考手册
2.4
机器调整
Page 2-35

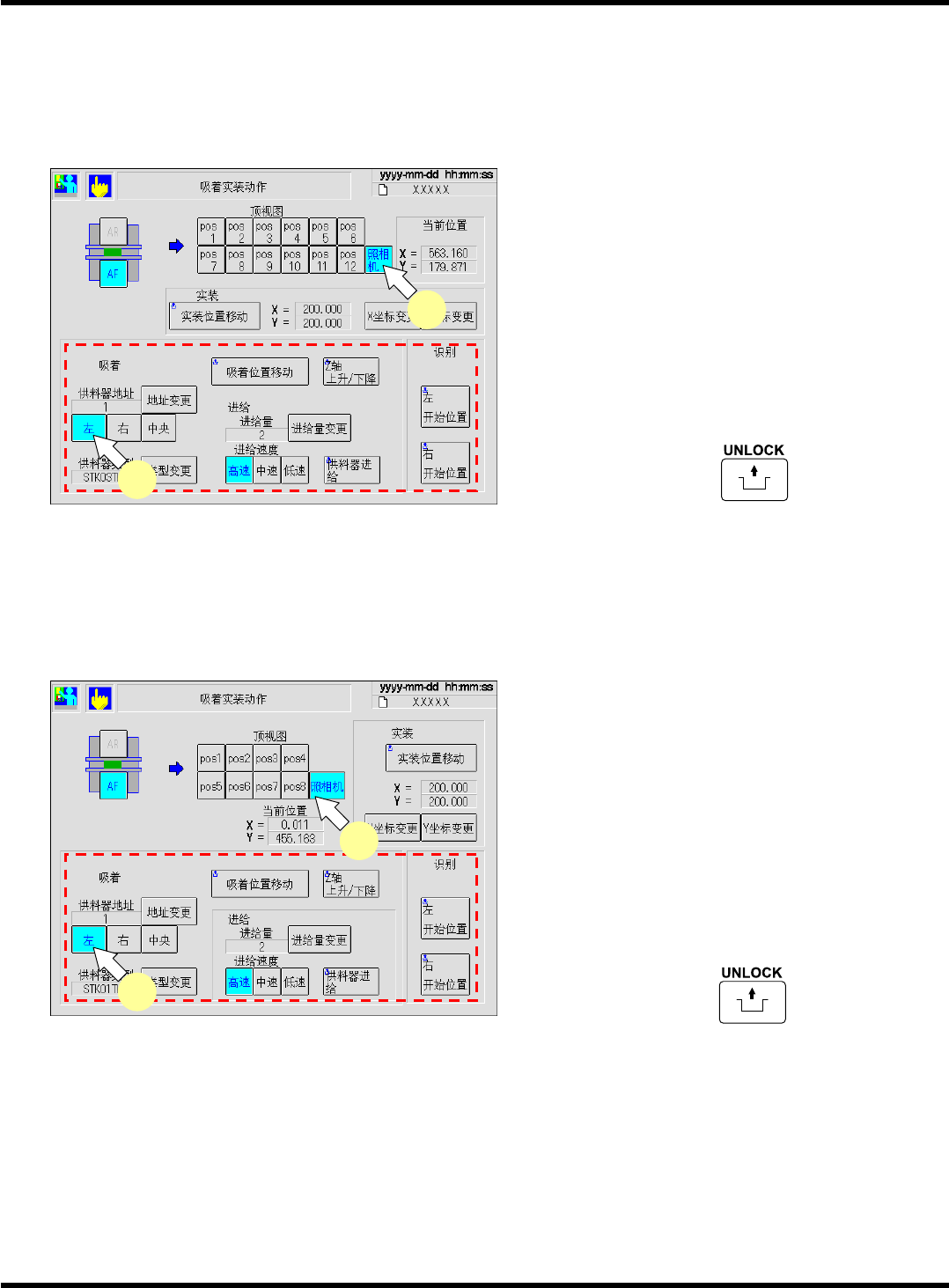

2.4.4
吸着实装动作
确认选择的照相机或者吸嘴的吸着、识别、实装位置。
A)
高速吸头
(12
吸嘴
)
时
1.
在机器调整的菜单画面上按
[
吸着实装动
作
]
。
•
将显示吸着实装动作的画面。
2.
选择照相机或者吸嘴。
∗
同时吸着，最多可选择
6
根。
(pos1~ 6
或者
pos 7 ~ 12
的组合
)
3.
选择操作面板的
+
按钮，进行
吸着实装。
∗
关于此画面功能的详情，请参照后述的
“
吸着
实装动作的画面详情
”
。
B)
通用吸头
(LS8
吸嘴
)
时
1.
在机器调整的菜单画面上按
[
吸着实装动
作
]
。
•
将显示吸着实装动作的画面。
2.
选择照相机或者吸嘴。
∗
同时吸着，最多可选择
4
根。
(pos1~ 4
或者
pos 5 ~ 8
的组合
)
3.
选择操作面板的
+
按钮，进行吸
着实装。
∗
关于此画面功能的详情，请参照后述的
“
吸着
实装动作的画面详情
”
。
EJM5B-Ma-0015
2
3
EJM5B-C-RMC02-A02-00
EJM5B-Ma-0003
2
3
