CM101-D 参考手册 1.1 各部的名称和功能 Page 1-8 1.1.4 元件供给装置 No. 装置名称 功能 数量 固定供料器 EJM5B -N610044038AA 装载智能编带供料器的 装载台。 2 卷盘座 ( 选购件 ) EJM5B -N610044041AA 用来回收编带剪断碎片 ，存放编带卷盘的支架。 2 整体交换台车 ( 选购件 ) 4Z4C-15XYC1AA 装载智能供料器的台车 。 ∗ 若有交换台车…
CM101-D
参考手册
1.1
各部的名称和功能
Page 1-7

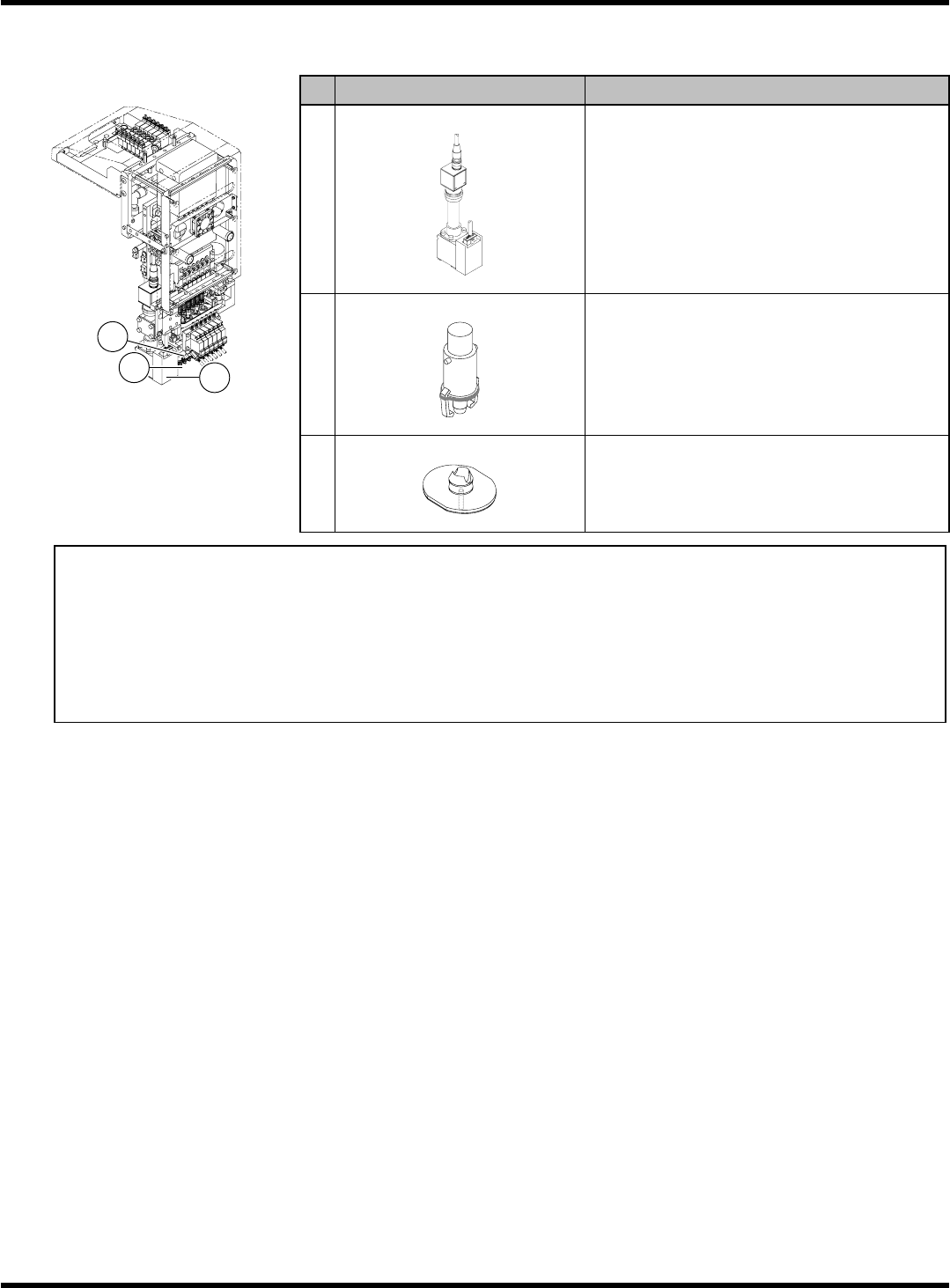

移载吸头的详细说明
∗
插图为高速吸头
(12
吸嘴
)
。
No.
装置名称
功能
吸头照相机
EJM4A-142E
用来进行基板识别、热补正、校准的照相机。
吸嘴座
444C-402E
用于安装吸嘴的座。
12
吸头
···················12
个
8
吸头
·····················8
个
3
吸头
·····················3
个
吸嘴
444C-407E
通过真空压吸着元件。
不同的元件有不同尺寸和外形的吸嘴。
通知
•
由于有时不能装载以前的
CM402
系列、
CM212
、
CM602
用的移载吸头，届时请向
本公司询问。
•
搭载以前的通用吸头
(8
吸嘴
)
的
CM101
在安装上没有与通用吸头
(LS8
吸嘴
)
之
间互换性。
•
变更为通用吸头
(LS8
吸嘴
)
时，有时需要另行作业，请询问。
EJM4A-152E
8
9
7
EJM5B-C-RMC01-A01-00
CM101-D
参考手册
1.1
各部的名称和功能
Page 1-8
1.1.4
元件供给装置
No.
装置名称
功能
数量
固定供料器
EJM5B-N610044038AA
装载智能编带供料器的装载台。
2
卷盘座
(
选购件
)
EJM5B-N610044041AA
用来回收编带剪断碎片，存放编带卷盘的支架。
2
整体交换台车
(
选购件
)
4Z4C-15XYC1AA
装载智能供料器的台车。
∗
若有交换台车程序装置
(
选购件
)
，本机运转中可进行准
备作业。
2
EJM5B-AA
1
2
3
EJM5B-C-RMC01-A01-00
CM101-D
参考手册
1.1
各部的名称和功能
Page 1-9
1.1.5
识别照相机
识别照相机包括吸头照相机、线性照相机。
A)
吸头照相机
吸头照相机设置在吸头装置上，用来识别正确的基板位置。
∗
插图为通用吸头
(LS8
吸嘴
)
时。
EJM4A-142E
Y
X
4Z4C-009E
定位基准
基板
B)
线性照相机
线性照相机设置在主体架上，进行元件
(
位置偏移、倾斜、残缺等
)
的识别。
∗
插图为通用吸头
(LS8
吸嘴
)
时。
线性照相机
线路宽度
: 55 mm
4Z4C-001E
视图
识别图像
4Z4C-002E
视图
工序
为横穿线路，移动吸头的同时，对
8
元件集中扫描和识别。
元件吸着
识别
实装
4Z4C-006C
EJM5B-C-RMC01-A01-00
