CM101-D 参考手册 1.1 各部的名称和功能 Page 1-2 1. 1.1 各部的名称和功能 1.1.1 外观图 1. 正视图 2. 后视图 EJM5B-A B 后盖 EJM5B-A A 状况显示灯 (3 段信号塔 ) 电源开关 前面彩色接触面板 供料器工作台 前盖 EJM5B-C-RMC0 1-A01-00
CM101-D
参考手册
Page 1-1
1.
1.
概要
在此对以下项目进行说明。
各部的名称和功能
关于各部的名称和其功能，使用插图进行说明。
生产工序
按照步骤对实装工序进行说明。
规格
记载本机和相应的基板规格。
∗
本机可以使用高速吸头
(12
吸嘴
)
、通用吸头
(LS8
吸嘴
)
、以及多功能吸头
(3
吸嘴
)
。
EJM5B-C-RMC01-A00-00
CM101-D
参考手册
1.1
各部的名称和功能
Page 1-2
1.
1.1
各部的名称和功能

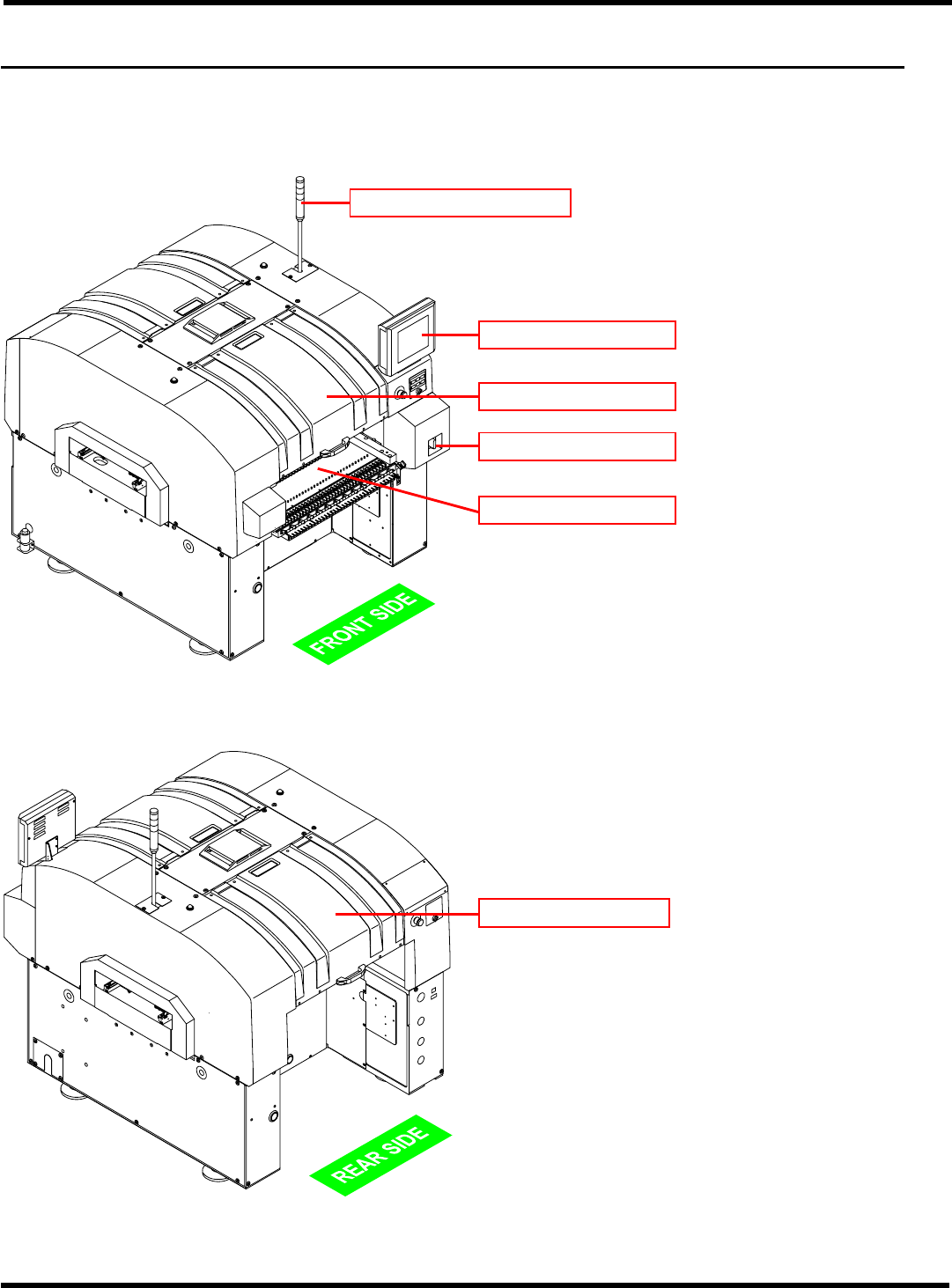

1.1.1
外观图
1.
正视图
2.
后视图
EJM5B-AB
后盖
EJM5B-AA
状况显示灯
(3
段信号塔
)
电源开关
前面彩色接触面板
供料器工作台
前盖
EJM5B-C-RMC01-A01-00
CM101-D
参考手册
1.1
各部的名称和功能
Page 1-3

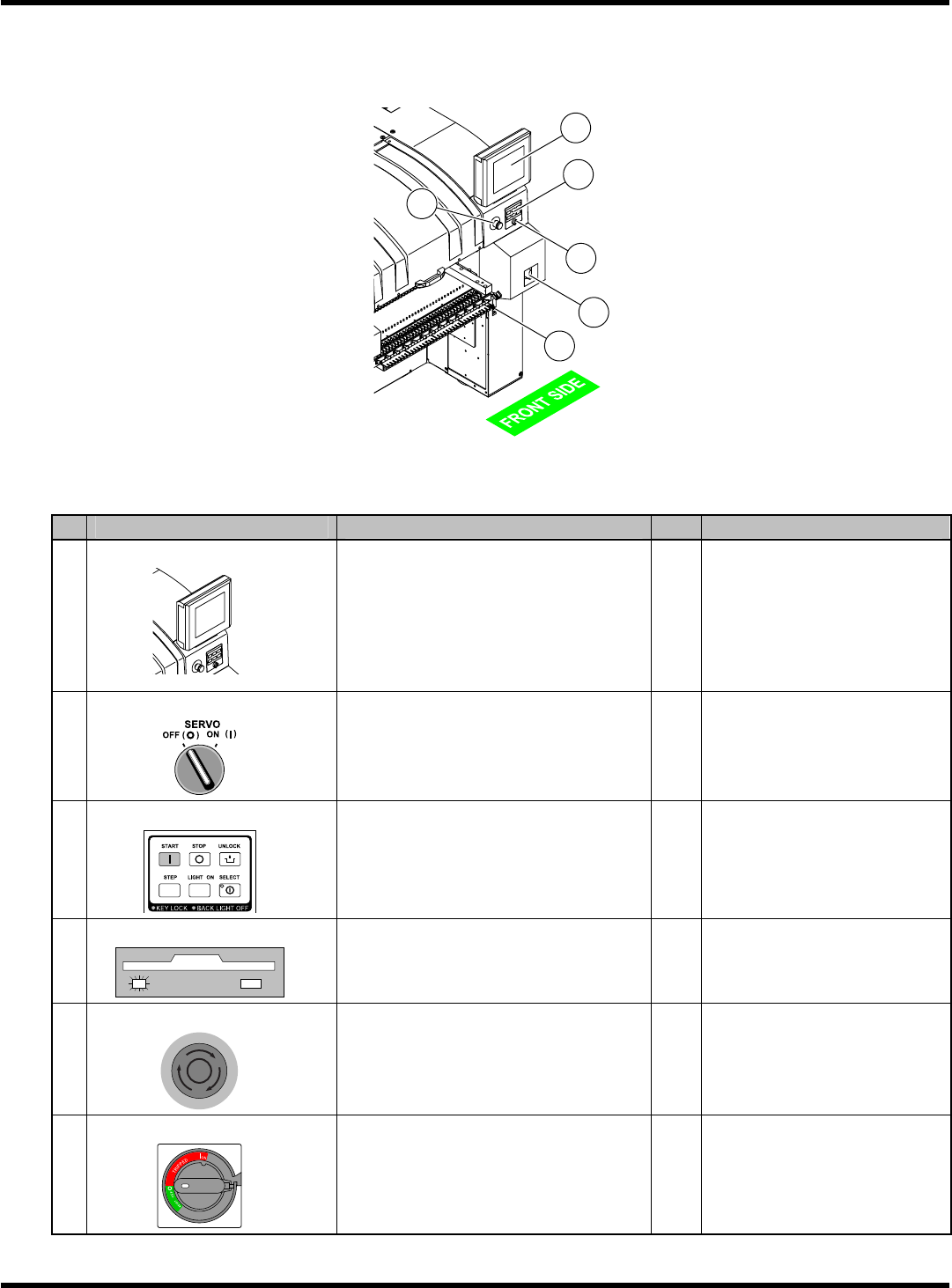

1.1.2
操作装置
1.
正视图
∗
在后面也都有相同个数的紧急停止按钮、彩色接触面板、操作面板、伺服开关。
(
但是，后面彩色
接触面板以及后面操作面板为选购件。
)
No.
装置名称
功能
数量
参照章节
彩色接触面板
EJM5B-AA
进行本机的操作。
1
(
∗
2)
操作手册
∗
后面彩色接触面板为选购件。
伺服开关
将伺服系统的动力置于
ON/OFF
。
2
操作手册
操作面板
进行本机的启动、停止等操作。
1
(
∗
2)
操作手册
∗
后面操作面板为选购件。
软驱
进行程序数据的读取、写入。
1
·程序手册
·关于软盘的使用方法
紧急停止按钮
按此按钮，将紧急停止。
2
安全注意事项
电源开关
将本机的电源及空气源置于
ON/OFF
。
(
将电源开关置于
OFF (O)
，空气也将会
连动变为
OFF
。
)
1
安全注意事项
EJM5B-AA
1
5
2
3
4
6
EJM5B-C-RMC01-A01-00
