JaNets 使用说明书 5 车间作业设置 5- 81 显示贴片头图像的示例 当把贴片头图像重叠在配置的供料器上时，贴片头间隔的 位置上的供料器会变为选择状态， 可以确认 供料器 安装位置及贴片 头的间隔。 图 5-9- 49 显示贴片头图像模式下的显示示 例（ RX -6 ） 5-9-6 机 器选择对话框画 面 在此画面里对机器的供料器配置 进行确认、编辑。仅当启动机器选择对 话框的应用程序为编辑程 序时，才能对 供料器 分布的配置 …
JaNets 使用说明书 5 车间作业设置
5-80
5-9-5-10 取得供料器配置
取得 IFS-NX 中用相同机器名登录的机器供料器配置。
在启动器环境设置下的 IFS-NX 设置中，IFS-NX 设置设为「使用」，并且机器选购项设置下的
IFS-NX 设置为「使用」，则可以进行操作。
与元件数据库不一致的供料器，用红色标记行进行表示。
5-9-5-11 贴片头图像的显示/隐藏
显示贴片头图像

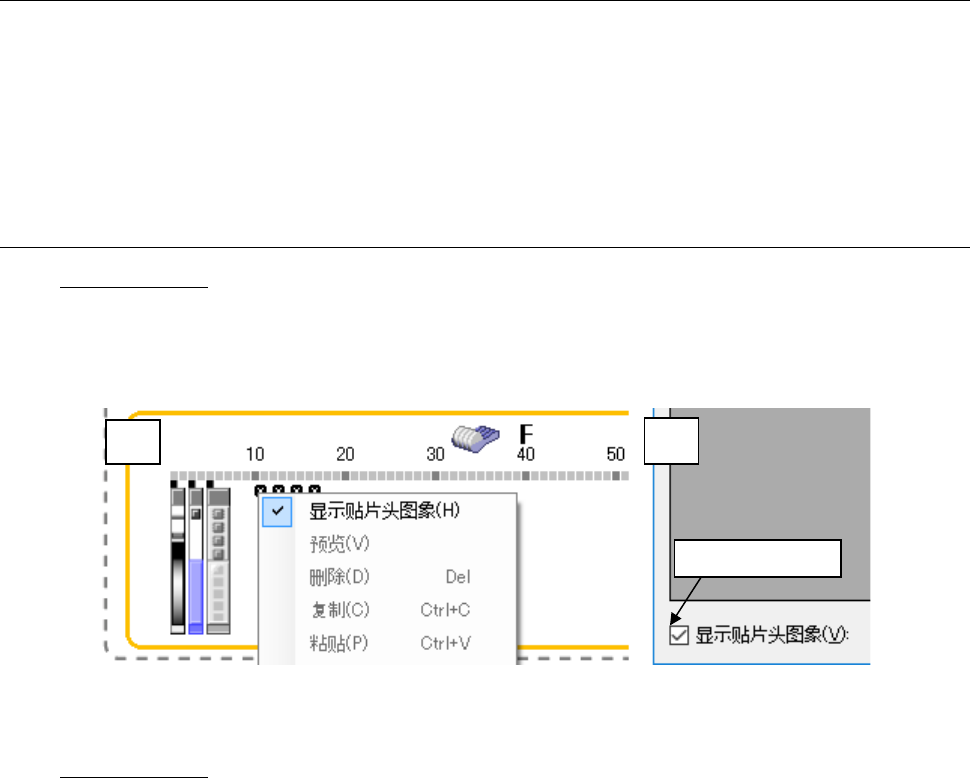

在供料器分布上点击鼠标右键，从显示的弹出菜单中选择「显示贴片头图像」（①），或在固
定供应装置设置画面的窗口中勾选「显示贴片头图像」复选框（②）。
图 5-9-48 贴片头图像的显示方法
隐藏贴片头图像
在供料器分布上点击鼠标左键，或在固定供应装置设置画面中勾选「显示贴片头图像」复选
框，或点击鼠标右键，从弹出菜单中选择「显示贴片头图像」菜单。
使「显示贴片头图像」复选框及菜单左侧的勾选解除，即退出显示贴片头图像模式。
①
②
在此处勾选。
JaNets 使用说明书 5 车间作业设置
5-81
显示贴片头图像的示例
当把贴片头图像重叠在配置的供料器上时，贴片头间隔的位置上的供料器会变为选择状态，
可以确认供料器安装位置及贴片头的间隔。
图 5-9-49 显示贴片头图像模式下的显示示例（RX-6）
5-9-6 机器选择对话框画面
在此画面里对机器的供料器配置进行确认、编辑。仅当启动机器选择对话框的应用程序为编辑程
序时，才能对供料器分布的配置进行编辑。
5-9-6-1 机器选择对话框的画面构成
图 5-9-50 机器选择对话框
※有关机器类型的图标，请参见「5-9-9 机器图标的种类」。
由于
RX-6
为
6
个轴，因此会显示
6
个贴片头图像。可自由移动。
机器选择按钮：显示指定生产线里的机器构成。
显示供料器分布复选框
机器信息：
显示配置编号、机器名、
机型名。
机器类型图标：显示机器的种类及
传送方向、基准面。
JaNets 使用说明书 5 车间作业设置
5-82
5-9-6-2 操作方法
选择显示机器
点击选择机器的按钮，可显示相应机器的供料器分布画面。
图 5-9-51 在机器选择对话框中选择多台机器时的示例
可同时显示多个供料器分布画面。在供料器分布的显示画面上，勾选机器的选择按钮，即可显示该画面。
