JANETS_使用说明书.pdf - 第71页
JaNets 使用说明书 2 安装 2- 42 2-5-2 RX -7 系列 的安装步骤 RX -7 系列 的设定请从 机器的「顶层菜 单」点击「机 器设定」 ， 显示机 器设定画面。 之后请点击「环 境设定」 ，根据通信环境设 定 IP 地址及子网 掩码。 设定完成后， 请点击「更新」 。 图 2-5- 18 机器环境设定画面
JaNets 使用说明书 2 安装
2-41
(3) 执行结果如下所示。请退出命令提示符。
图 2-5-17 命令提示符
(4) 请重新启动贴片机。完成以上操作，C 盘的更新操作即告结束。
JaNets 使用说明书 2 安装
2-42
2-5-2 RX-7 系列的安装步骤
RX-7 系列的设定请从机器的「顶层菜单」点击「机器设定」，显示机器设定画面。
之后请点击「环境设定」，根据通信环境设定 IP 地址及子网掩码。
设定完成后，请点击「更新」。

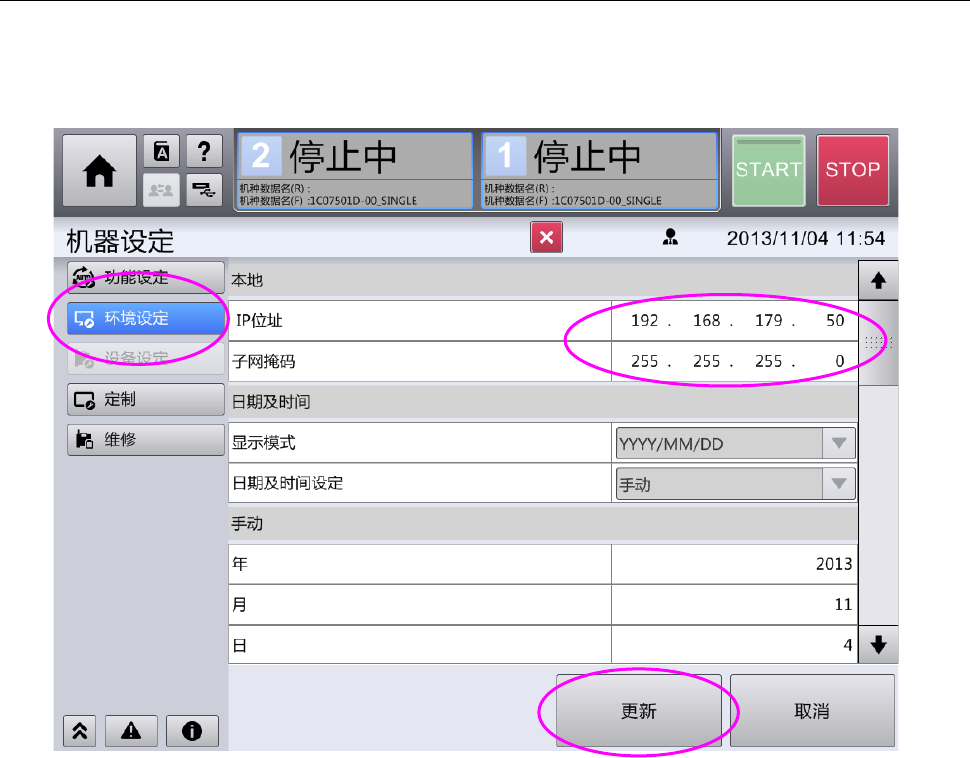

图 2-5-18 机器环境设定画面
JaNets 使用说明书 2 安装
2-43
要执行联机（online）生产时，请追加以下设定后，再执行生产。
请单击「环境设定」，对文件/文件夹管理项目进行以下设定。

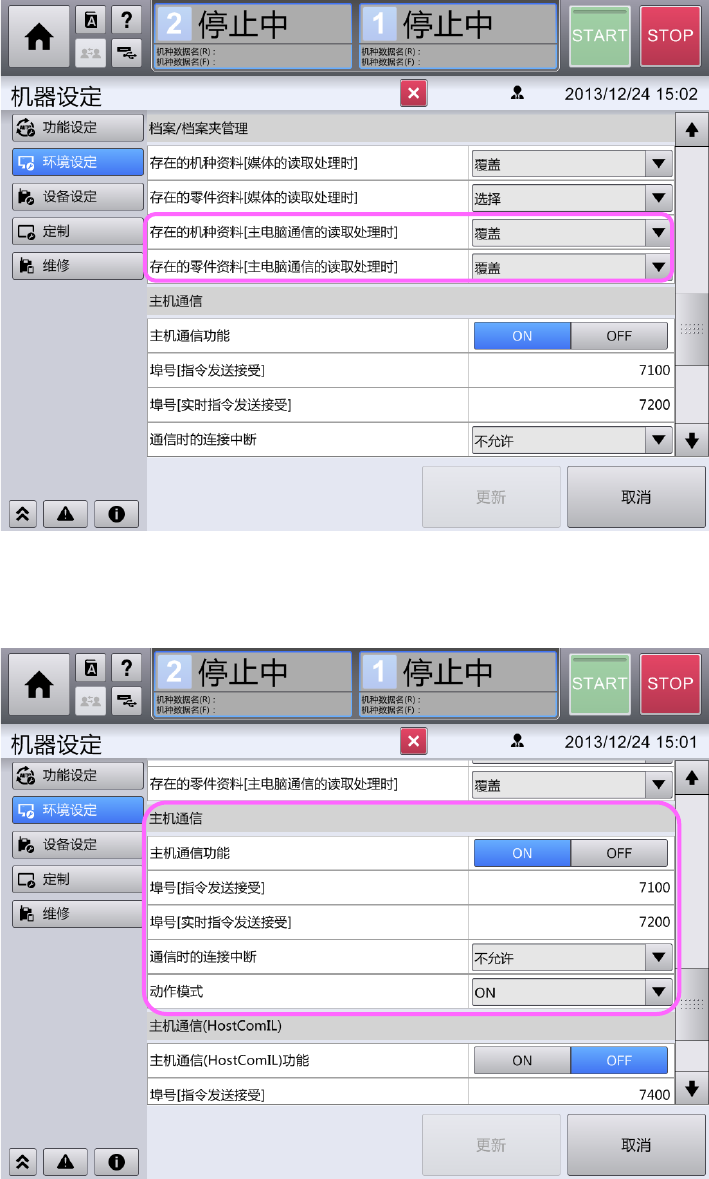

图 2-5-19 环境设定画面（文件/文件夹管理）
Host 通信项目进行以下设定。
图 2-5-20 环境设定画面（Host 通信）
完成上述设定后，请按下「更新」按钮。
以上即为 RX-7 系列的通信设定。
