JaNets 使用说明书 7 编辑程序
7-77

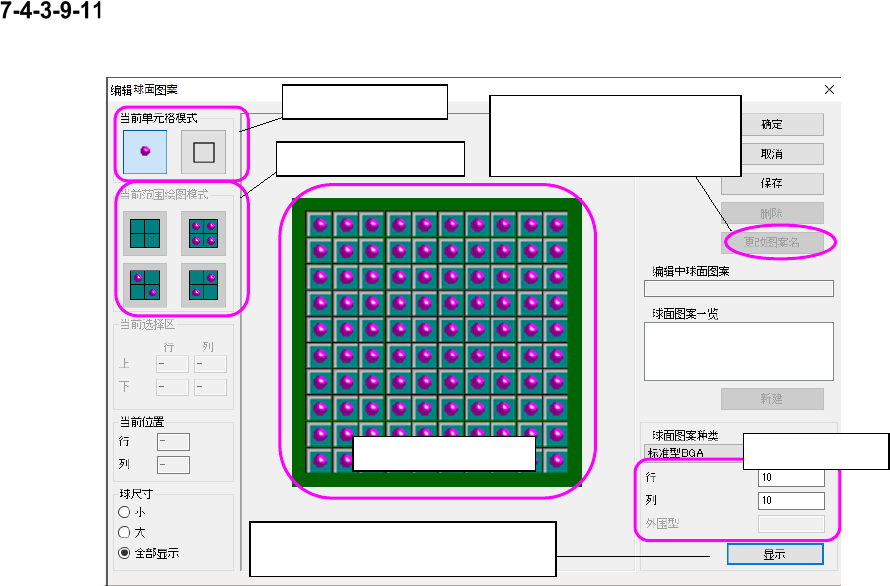

球面图案编辑画面
一边通过视觉进行确认，一边制作球面图案。
图 7-119 球面图案编辑画面
球面图案制作区域
把已有的球面图案名称（转换
源）改为指定的球面图案名称
（转换目标）。
输入最大球数
显示在球面图案种类、行、列、外围
中所输入的球面图案。
选择全面涂抹图案
选择球
/
索引
JaNets 使用说明书 7 编辑程序
7-78
元件查看器画面
(1) 外部引脚、内部引脚 元件（要素）
图 7-120 元件查看器画面
显示从上面看到
的元件概观。
显示从下面看到的元件概观。
关闭元件查看器
单击图标时，画面会按
比例放大/缩小 10%。
外部引脚元件
(
要素
)
在红色长方形的中心带有绿色的斑点。
内部引脚元件
(
要素
)
在红色长方形的尖端带有绿色的斑点。
选择的元
(
要素
)
组的第一元件
(
要素
)
显示为黄色，其他为蓝色。
JaNets 使用说明书 7 编辑程序
7-79
(2) 球、Land、列、元件(要素)
显示引脚或球面是以怎样的模式配置在元件上的。
图 7-121 球面、Land、列、元件(要素)显示画面
(3) 标记元件(要素)
显示标记元件(要素)是如何配置的。
图 7-122 标记元件（要素）显示画面
球面元件
(
要素
)
以红色圆点显示。
Land 元件(要素)
以黄绿色圆点显示。
列元件(要素)以蓝色圆点显示。
元件
(
要素
)
组选择的
第一元件(要素) 显示黄色圆点，
其他以蓝色圆点显示。
标记元件
(
要素
)
：
以圆或四方的虚线显示。
红色：非选择
黄色：选择（第一元件要素）
蓝色：选择（除第一元件要素以外）
