JaNets 使用说明书 19 TraceMonitor
19-12
19-3-5 个别排名画面
在切换面板选择个别排名面板后予以显示。
图 19-3-20 切换面板
在个别排名画面中，显示车间信息中所选择的生产线、机器的错误排名信息、个别排名信息中的 2 个。
对错误排名信息中所选择的错误，显示个别排名信息的内容。
未选择时，显示全部错误代码。
对选中的行，一边按下 CTRL 按钮一边重新选择，则成为未选择状态。
图 19-3-21 个别排名画面
19-3-5-1 错误排名信息
请参照「19-3-4-1 错误排名信息」。
19-3-5-2 个别排名信息
在个别排名信息中，显示元件名、贴片 ID、供料器错误、吸嘴错误、吸嘴 ATC、序号错误各对象的排
名情况。
在错误排名中锁定所选择的错误代码后予以显示。
如果未选择，将显示所有的错误代码。
对于文字数长的数据，将省略显示，在工具提示中显示数据。
图 19-3-22 个别排名信息
错误排名信息
个别排名信息
JaNets 使用说明书 19 TraceMonitor
19-13
19-3-5-3 元件名排名信息
在元件名排名中，显示错误排名所选择的错误代码的各元件名汇总排名。
在错误排名中未选择错误代码时，显示所有错误代码的元件名排名。

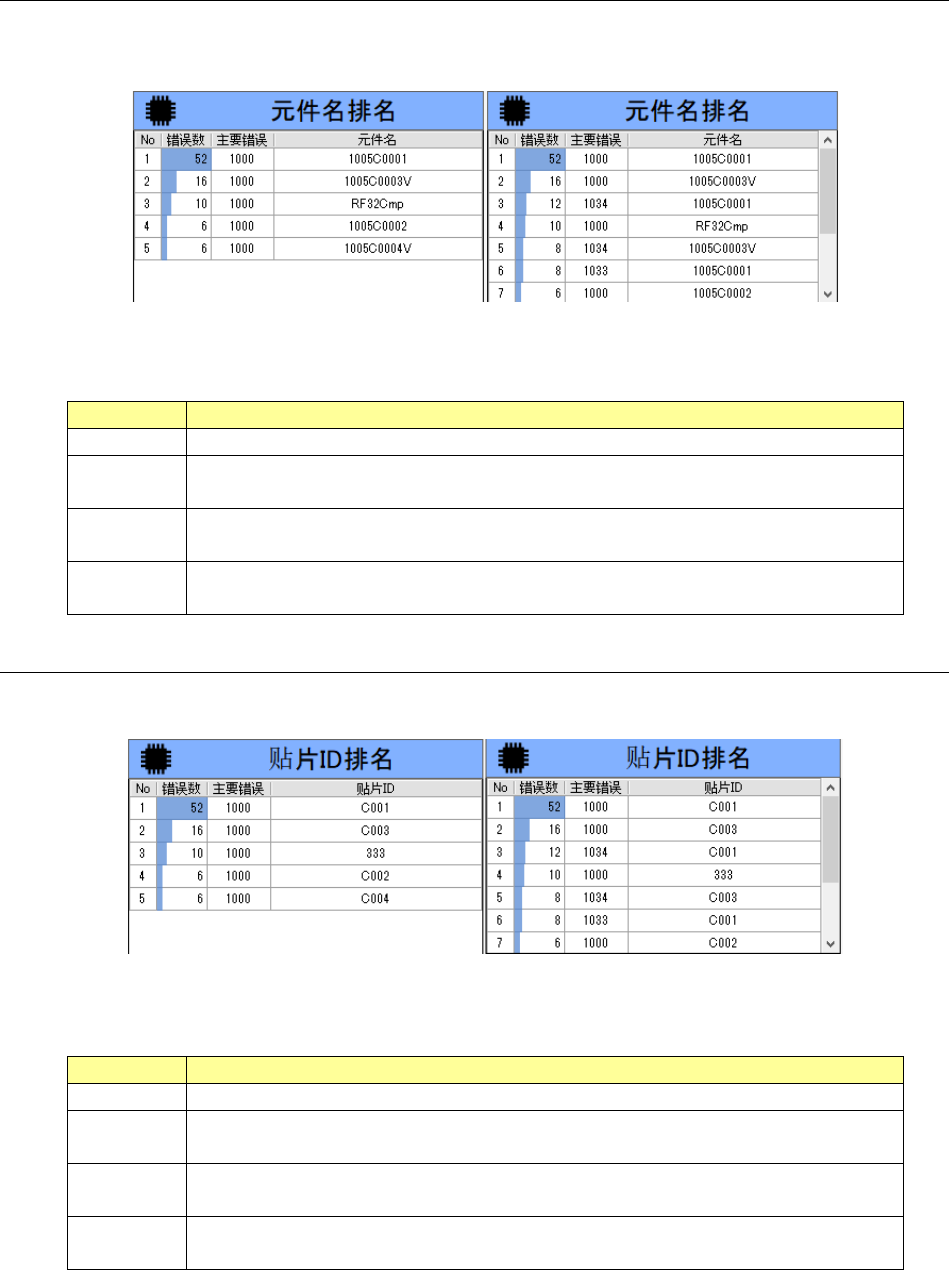

图 19-3-23 元件名排名信息（左：选择错误代码时 右：未选择错误代码时）
表 19-3-4 元件名排名信息项目
项目
内容
No
显示序号
错误数
对选择的错误代码，显示各元件名的错误计数
未选择时，对全部错误代码，显示各元件名的错误计数
主要错误
对选择的错误代码，显示主要错误
未选择时，显示全部错误代码的主要错误
元件名
对选择的错误代码，显示错误内的元件名
未选择时，显示全部错误代码内的错误元件名
19-3-5-4 贴片 ID 排名信息
在贴片 ID 排名中，显示错误排名中所选择错误代码的各贴片 ID 的汇总排名。
错误排名中未选择错误代码时，显示全部错误代码的贴片 ID 排名。
图 19-3-24 贴片 ID 排名信息（左：选择错误代码时 右：未选择错误代码时）
表 19-3-5 贴片 ID 排名信息项目
项目
内容
No
显示序号
错误数
对所选择的错误代码，显示各贴片
ID
的错误计数
未选择时，显示全部错误代码的各贴片
ID
的错误计数
主要错误
对所选择的错误代码，显示主要错误
未选择时，显示全部错误代码的主要错误
贴片
ID
对所选择的错误代码，显示发生错误的贴片
ID
对全部错误代码，显示发生错误的贴片
ID
JaNets 使用说明书 19 TraceMonitor
19-14
19-3-5-5 供料器错误排名信息
在供料器错误排名中，显示错误排名中所选择错误代码的各供料器汇总排名。
错误排名中未选择错误代码时，显示全部错误代码的供料器排名。
图 19-3-25 供料器错误排名信息（左：选择错误代码时 右：未选择错误代码时）
表 19-3-6 供料器错误排名信息项目
项目
内容
No
显示序号
错误数
对所选择的错误代码，显示各供料器的错误计数
未选择时，显示全部错误代码的各供料器的错误计数
主要错误
对所选择的错误代码，显示主要错误
未选择时，显示全部错误代码
机器名
对所选择的错误代码，显示发生错误的机器名
未选择时，显示全部错误代码的发生错误机器名
单元
对所选择的错误代码，显示发生错误的机器单元
未选择时，显示全部错误代码的发生错误机器单元
供料器
对所选择的错误代码，显示发生错误的供料器位置
未选择时，对全部错误代码，显示发生错误的供料器位置
为
Holder/DTS/MTC/MTS
时，显示供给位置
#
供给装置子索引
