10 Condenso-Serie CondensoX C Optimale Ergebnisse bei kleinstem F ootprint Die CondensoXC ist eine platzsparende, leistungsstark e Anla - ge für Laboranwendungen, Kleinserienfertigung oder Prototy - ping. Exakte Pr olie…
9
›
Vorvakuum:
- Vermeidung von Oxidation, Trocknen (Lotpaste, Kleber)
- Homogene Galden
®
-Gas-Verteilung (3-dimensionales Löten)
- Mikrowellenplasma (Vorreinigung)
›
Vakuum während dem Reowlöten: verbesserte Benetzung
›
Vakuum nach dem Reowlöten: Vermeidung von Voids
Die Vakuumtechnologie der Condenso ndet ihren Einsatz bei den unterschiedlichsten
Prozessen. Bei Trocknungs- und Klebeprozessen wird die Oxidation verringert und beim
Reowlöten die Zuverlässigkeit der Lötstellen durch die Reduzierung der Voids erhöht.
Vakuumtechnologie der Condenso
für voidfreie Ergebnisse
Flächenanbindung
bis zu 99 %
Verbessertes Ausfül-
len von Micro-Vias
und THD-Lötstellen
Minimale Voids
(wichtig in der
Leistungselektronik)
Verbesserte
Benetzung
Mit VakuumOhne Vakuum
Condenso-Serie | Vakuum
10
Condenso-Serie
CondensoXC
Optimale Ergebnisse bei kleinstem Footprint
Die CondensoXC ist eine platzsparende, leistungsstarke Anla-
ge für Laboranwendungen, Kleinserienfertigung oder Prototy-
ping. Exakte Prolierung durch das Inkjektionsprinzip sowie
die Möglichkeit unter einer inerten Atmosphäre zu Löten sor-
gen für optimale Lötergebnisse. Voidfreies Löten lässt sich mit
der Vakuum-Option ebenfalls problemlos umsetzen, wodurch
die Zuverlässigkeit der Baugruppen signikant erhöht wird.
Mit einer Stellfläche von nur 2,3 m² ist diese Anlage speziell
für kleinere Serien konzipiert und eignet sich ebenfalls her-
vorragend für die Prototypenfertigung. Als Batch-System
ist sie unabhängig von der Fertigungsumgebung flexibel
einsetzbar.
Stabiler Prozess für zuverlässige Ergebnisse
Prozesskammer für eine maximale Baugruppengröße von 500 x 540 mm (B x L)
Kamera zur Prozessbeobachtung (optional)
Patentiertes Injektionsprinzip
Vakuumprozess (optional)
11

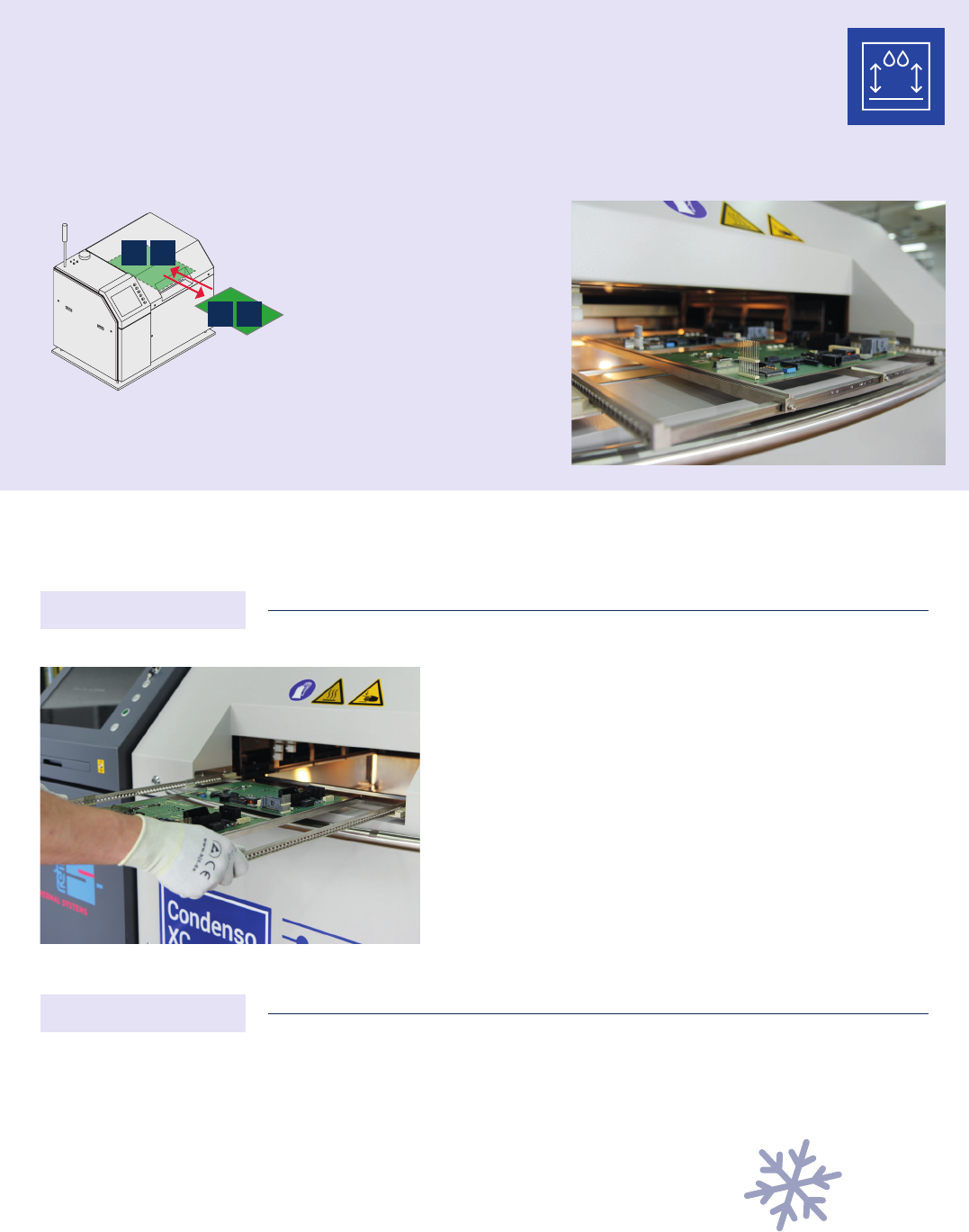

Beladekonzept
Die Möglichkeiten der CondensoXC
Handling
Efziente Kühlung
Frontbeladung mit vorbestücktem Warenträger
Die CondensoXC wird mit vorbestückten Warenträ-
gern manuell frontal von der Bedienseite beladen.
Die Baugruppen können hier auf einfache Weise
auf den Wechsel-Warenträger aufgelegt und
entnommen werden. Der Warenträger liegt auf
einem Schienensystem, um einen vollständigen
Zugriff auf die Arbeitsfläche zu gewährleisten.
Die Warenträger können mit Baugruppen bis zu
500 x 540 mm (B x L) bestückt werden.
Schonende Kühlprozesse durch Konvektion
Nach dem Lötprozess wird die Baugruppe mittels
Konvektion auf die gewünschte Temperatur abge-
kühlt. Anschließend wird das Schott des Kühlbe-
reichs automatisch geöffnet und der Warenträger
kann zur einfachen Entladung auf einer Schiene
vollständig herausgezogen werden.
3.
1. 4.
2.
1. Beladen
2. Löten/Vakuum
3. Kühlen
4. Entladen
Kühlung
schonende
