13 Beladekonzept Die Möglichkeiten der CondensoXS smart Kühlung Handling Flexible Kühlprozesse realisierbar Unterschiedliche Kühlpro zesse können je nach Anforderung realisiert werden. Standardmässig ist die Anlage mit e…
12
Condenso-Serie

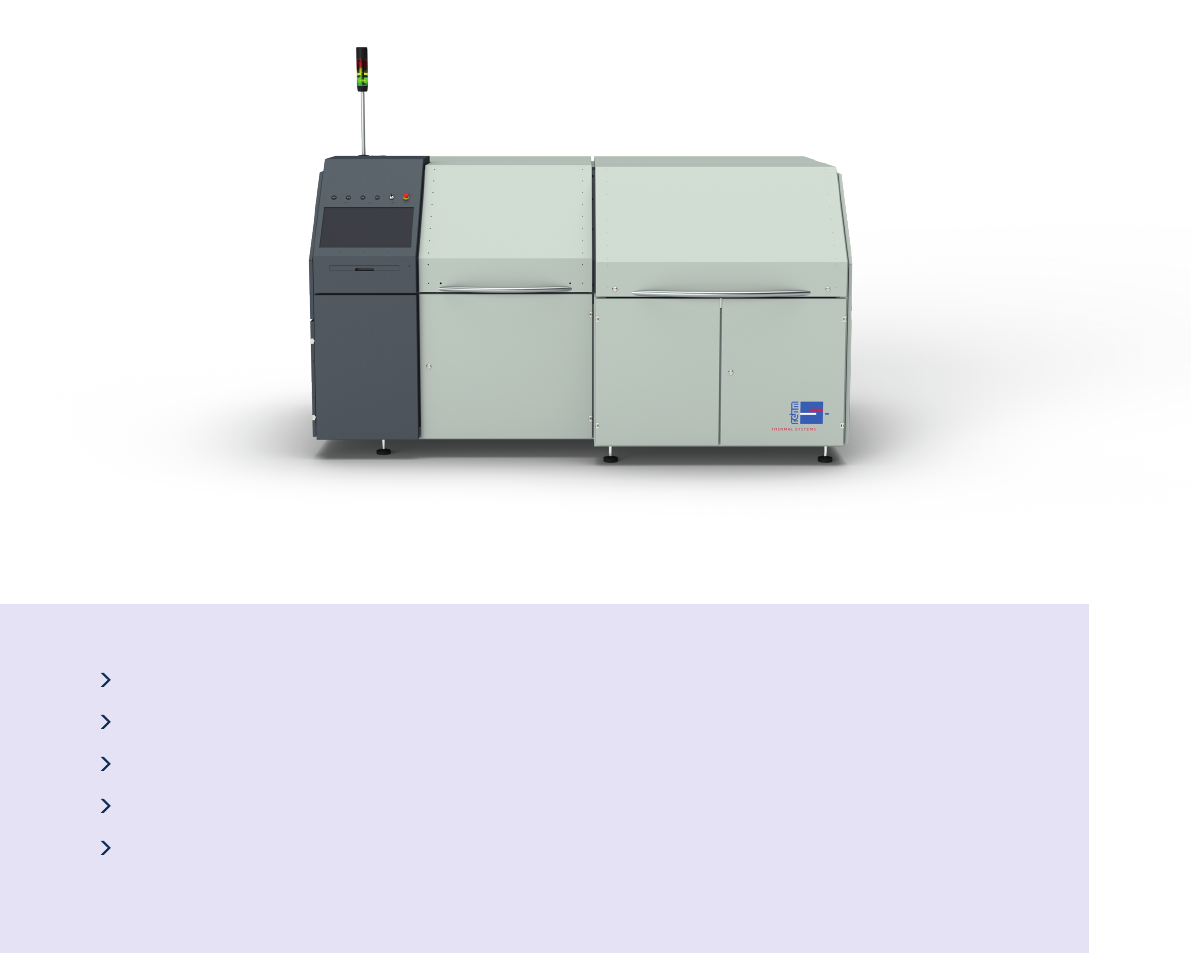

CondensoXS smart
Sicherer Prozess durch Injektion
Die CondensoXS smart kann je nach Wahl des Basismodells
manuell oder automatisch be- und entladen werden. Die
Beladung erfolgt bei beiden Varianten über vorbestückte
Warenträger, die mit Baugruppen von max. 650 x 650 mm
(B x L) bestückt werden können. Bei der manuellen Bela-
dung werden die Warenträger seitlich eingelegt und dort
auch wieder entnommen. Bei der automatisierten Variante
kann am Einlauf ein Handling zur automatischen Beladung
angebracht werden. Auf der Bedienseite besteht zusätzlich
die Möglichkeit die Baugruppen auf den bereits eingelegten
Warenträger zu platzieren oder zu entnehmen.
Flexible Kühloptionen, Vakuum und Injektionsprinzip sorgen
auch bei diesem Modell für zuverlässige Prozesse in einer
teilautomatisierten Fertigungsumgebung mit mittlerem
Produktionsvolumen.
Manuelle oder alternativ automatische Beladung
Flexible Kühlung innerhalb und außerhalb der Prozesskammer (innerhalb optional)
Prozesskammer für eine maximale Baugruppengröße von 650 x 650 mm
MES- und Traceability-Lösungen (optional)
Touch-Bedienoberäche
13

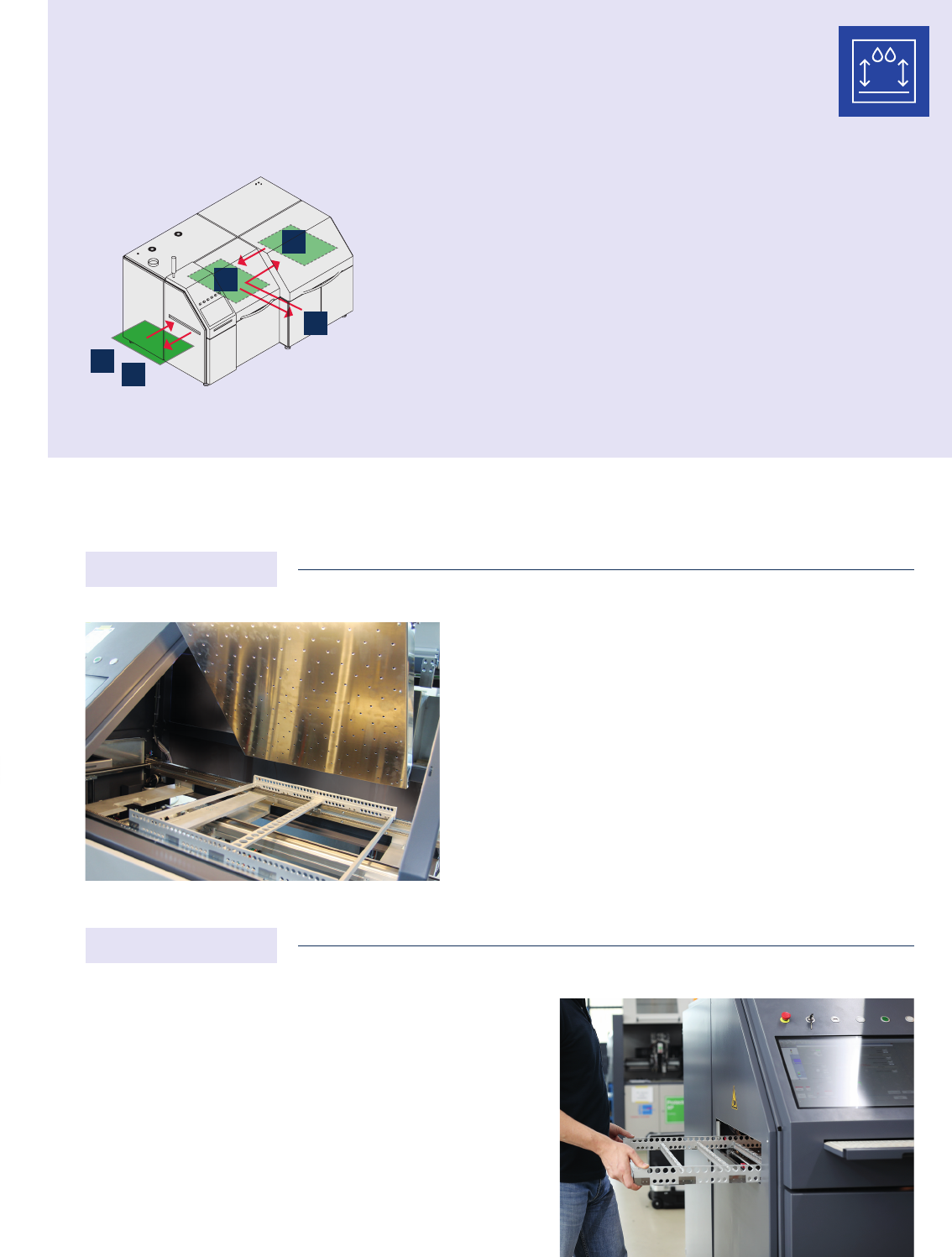

Beladekonzept
Die Möglichkeiten der CondensoXS smart
Kühlung
Handling
Flexible Kühlprozesse realisierbar
Unterschiedliche Kühlprozesse können je nach Anforderung
realisiert werden. Standardmässig ist die Anlage mit einer
Luftkühlung in der Kühlstrecke ausgestattet. Optional ist
eine Kühlung auch innerhalb Prozesskammer unter Liquidus
möglich. Für besonders große und massereiche Boards
empehlt sich zusätzlich der Einsatz einer Wasserkühlung
in der Kühlstrecke. So kann auch von der Unterseite gekühlt
werden. Flexible Abkühlgradienten sind so abbildbar.
Die Beladung mittels Warenträger kann sowohl automatisch
als auch manuell erfolgen. Der Grundwarenträger ist für bis
zu max. 5 kg Flächenlast ausgelegt. Verstellbare LP-Rand-
auflagen (bis max. 5 kg Flächenlast) sowie eine verstellbare
Mittenunterstützung (bis max. 5 kg Flächenlast) sind optional
verfügbar.
Für besonders schwere Baugruppen kann optional die Flä-
chenlast von 5 kg auf bis zu max. 15 kg erweiteret werden.
3.
1.
4.
2.
5.
1. Beladen mit vorbestücktem WT
2. Löten/Vakuum/Kühlen unter Liquidus
3. Kühlen
4. Entladen WT
5. Manuelles Beladen/Entladen einzelner Baugruppen
14
Condenso-Serie

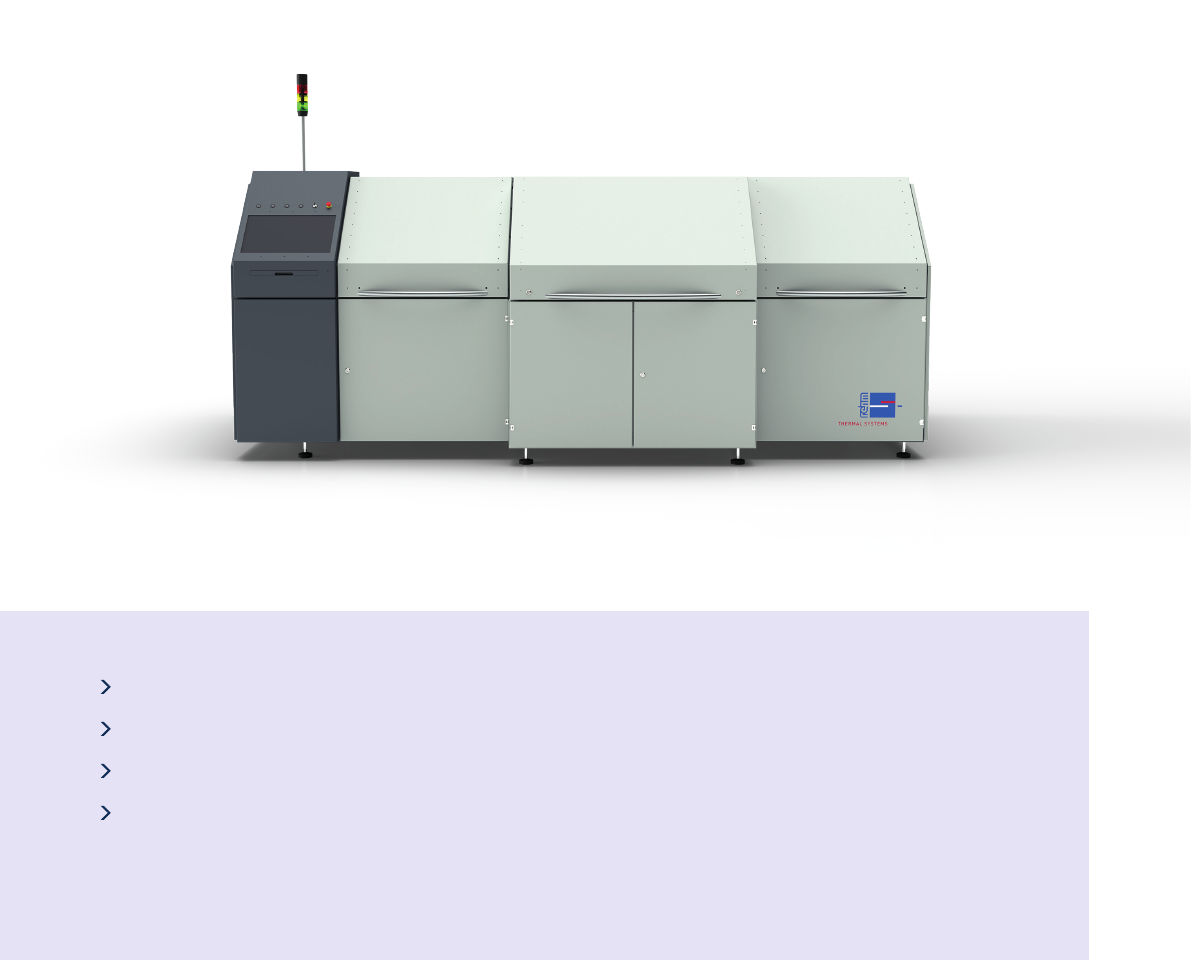

CondensoXM smart
Inlinefähiges System für automatisierte Prozesse
Die CondensoXM smart ist in jede Fertigungsumgebung
integrierbar. Sie können die Anlage als Insellösung für
mehrer Fertigungsbereiche einbinden und manuell beladen.
Alternativ kann mittels vorgelagerter Handlingssysteme die
Beladung automatisiert erfolgen. Dies verkürzt die Taktzei-
ten und sorgt für optimale Lötergebnisse auch bei etwas
größeren Stückzahlen.
Flexible Kühlmöglichkeiten innerhalb und außerhalb der Pro-
zesskammer garantieren für optimale Abkühlraten und die
richtige Temperatur für nachgelagerte Fertigungsprozesse
wie beispielsweise Röntgeninspektion oder Funktionsprü-
fung. Nahezu voidfreie Lötergebnissse sind mit der Vaku-
umoption ebenfalls realisierbar.
Während des Prozesses ist eine Sichtkontrolle möglich
Manuelle, alternativ automatisierte Be- und Entladung vorbestückter Warenträger
Prozesskammer für eine maximale Baugruppengröße von 650 x 650 mm
Prozess Galden
®
-Injektion und -Filterung im Closed-Loop
