MODEL TCM-X200 021 1-003 186 ᧄㇱ MAIN BODY SECTION Fig. L-2 ࠳ࠢ࠻ࡎࠬ Duct Hose 111 116 See Fig.LB-1 K ey No .1 See Fig.LB-1 K ey No .42 107 106 Fig.L-2 TCM-X300-002 4797L-002 TCM-X100-002 TCM-X200-003 4797A-002 106 See Fig…
MODEL TCM-X200
0211-003
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
185
L-1
1 630 048 9910 BLOCK,LOCATE 6 696L--110-001
2 630 048 9637 BLOCK,LOCATE 2 696L--110-002
3 630 048 9927 BLOCK,LOCATE 2 696L--110-003
4 630 042 5697 NUT 14 696L--110-004
5 630 041 6770 COLLAR 14 696L--110-005
6 630 000 8975 SET SCREW 14 696L--110-006
7 630 042 5673 BOLT,HEX 12 696L--110-007
8 630 042 5680 BOLT,HEX 2 696L--110-008
9 630 115 5982 FRAME 1 696L--110-009
10 630 116 7275 FRAME(L) 1 696L--110-010
11 630 116 7282 FRAME(R) 1 696L--110-011
12 630 118 2063 FRAME(HEAD) 1 696L--110-012
13 411 141 5401 WASHER V 20X37X3 20 696L--110-013
14 411 141 6804 WASHER SPR 20 20 696L--110-014
15 630 009 5814 BOLT,HEX-SCT 20 696L--110-015
16 411 141 5203 WASHER V 16X30X3 2 696L--110-016
17 411 141 3407 WASHER SPR 16 2 696L--110-017
18 630 083 4253 BOLT,HEX-SCT 2 696L--110-018
19 630 089 2314 PLATE 1 696L--110-019
20 411 113 9109 SCR TRS 5X10 2 696L--110-020
25 630 118 8348 BRACKET(BAND) 1 696L--110-025
27 411 141 4107 WASHER V 5X10X1 2 696L--110-027
28 411 141 6705 WASHER SPR 5 2 696L--110-028
29 630 000 7756 BOLT,HEX-SCT 2 696L--110-029
35 630 089 2475 BLOCK,LOCATE 4 696L--110-035
39 630 097 5413 COVER 1 696L--110-039
40 411 113 9109 SCR TRS 5X10 4 696L--110-040
51 630 093 6445 ASSY,SWITCH,BUTTON 2 SPB5,SPB6 696L--110-051
52 630 064 6320 NAME PLATE,NOTICE 2 696L--110-052
MODEL TCM-X200
0211-003
186
ᧄㇱ MAIN BODY SECTION

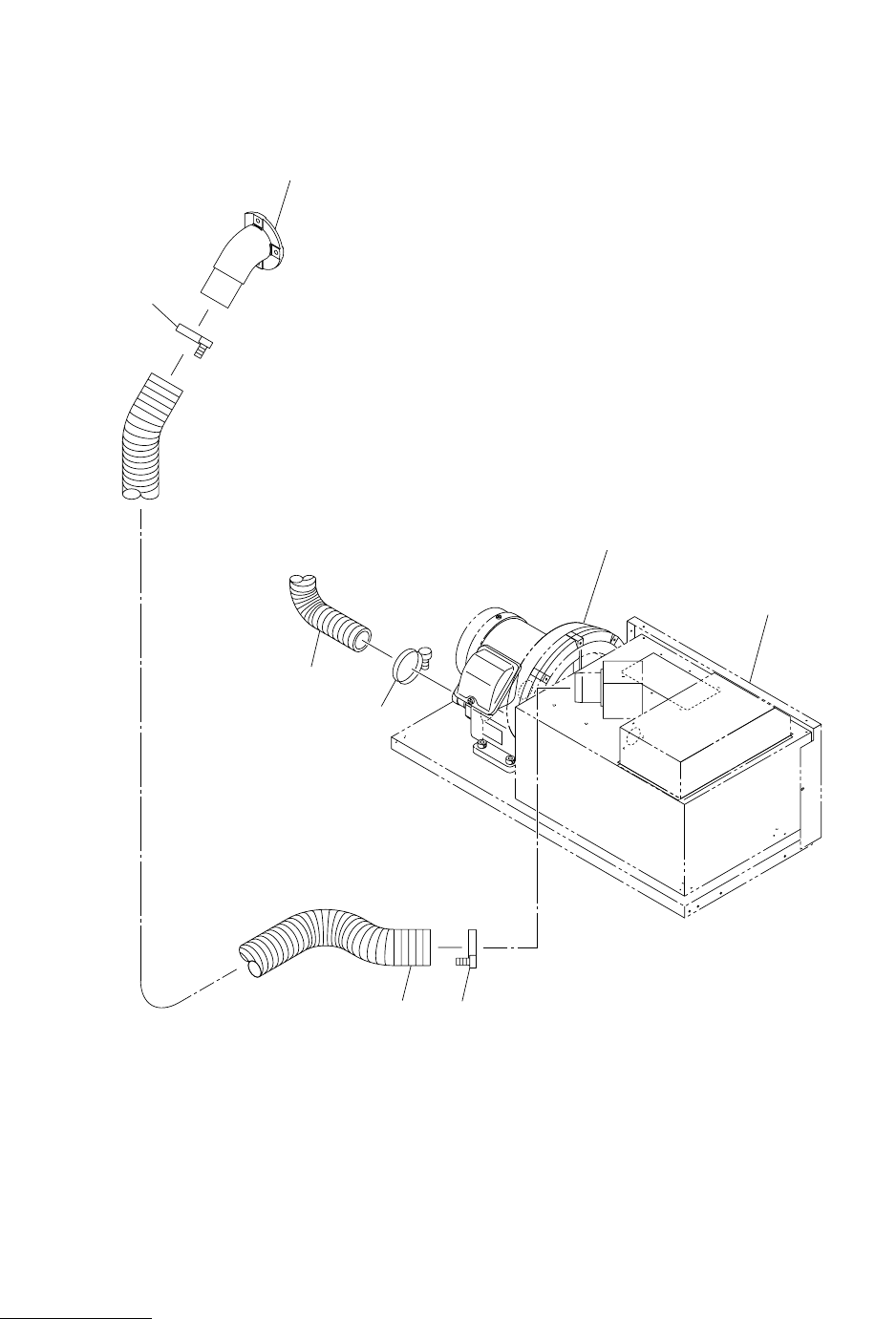

Fig. L-2 ࠳ࠢ࠻ࡎࠬ Duct Hose
111
116
See Fig.LB-1
Key No.1
See Fig.LB-1
Key No.42
107 106
Fig.L-2
TCM-X300-002
4797L-002
TCM-X100-002
TCM-X200-003
4797A-002
106
See Fig.E-1
Key No.21
MODEL TCM-X200
0211-002
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
187
L-2
106 630 033 6955 PIPE FITTINGS(BAND) 2 696L--110-106
107 630 069 1450 TUBE 1 696L--110-107
111 630 052 1986 TUBE 1 696L--110-111
116 630 009 3544 PIPE FITTINGS(BAND) 1 696L--110-116
