MODEL TCM-X200 0103-001 86 L ࠦࡦࡌࠕㇱ L CONVEYOR SECTION Fig. G-5 ࠦࡦࡌࠕ㚟േㇱ Conveyor Width Control Driver 401 See Fig.G-1 Key No.1 See Fig.G-7 Key No.626 402 401 A A 415 414 416 404 403 407 406 408 409 410 432 433 433 405 40…
MODEL TCM-X200
0103-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
85
G-4
302 630 000 0252 SENSOR,PHOTO 2 BPH77,BPH78 696G--110-302
303 630 000 0269 SENSOR,PHOTO(CONNECTOR) 1 696G--110-303
304 411 088 9005 WASHER F 3X6X0.5 8 696G--110-304
305 411 086 4408 WASHER SPR 3 4 696G--110-305
306 411 040 7803 SCR PAN 3X12 4 696G--110-306
310 630 001 0237 WASHER 7 696G--110-310
311 411 141 3001 WASHER SPR 6 7 696G--110-311
312 630 000 7886 BOLT,HEX-SCT 3 696G--110-312
313 630 000 7893 BOLT,HEX-SCT 4 696G--110-313
314 630 000 0269 SENSOR,PHOTO(CONNECTOR) 1 696G--110-314
316 630 085 6354 BRACKET(TB) 1 696G--110-316
317 630 001 0220 WASHER 4 696G--110-317
318 630 000 7770 BOLT,HEX-SCT 4 696G--110-318
319 411 141 6705 WASHER SPR 5 4 696G--110-319
MODEL TCM-X200
0103-001
86
L ࠦࡦࡌࠕㇱ L CONVEYOR SECTION

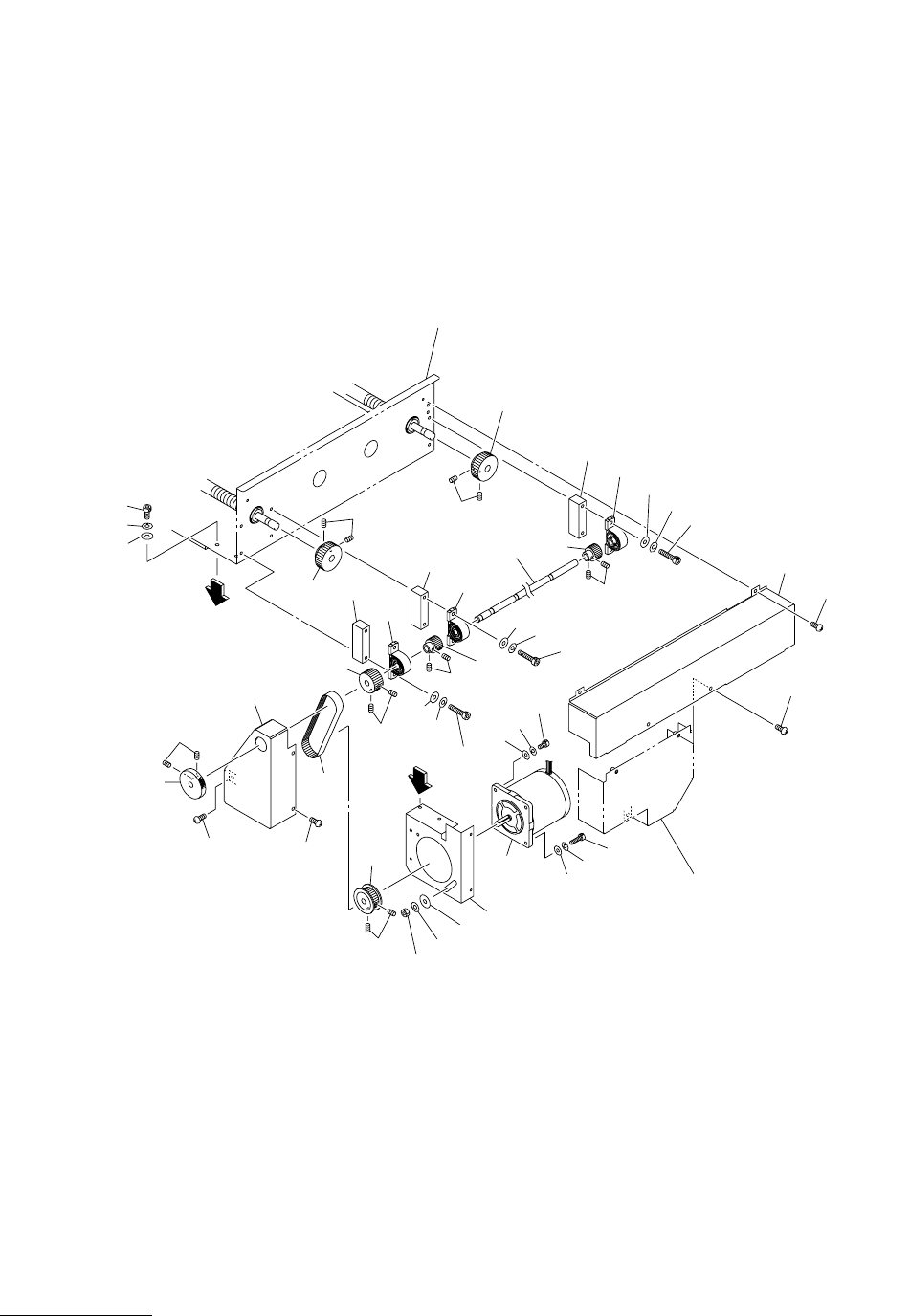

Fig. G-5 ࠦࡦࡌࠕ㚟േㇱ Conveyor Width Control Driver
401
See Fig.G-1
Key No.1
See Fig.G-7
Key No.626
402
401
A
A
415
414
416
404403
407
406
408
409
410
432
433
433
405
408
409
405
404
406
407
406
407
402
410
408
412
429
428
431
430
411
427
409
410
417
426
420
419
418
421
419
418
413
429
422
423
424
425
Fig.G-5
TCM-X200
4797A
MODEL TCM-X200
0211-002
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
87
G-5
401 630 116 4434 GEAR 2 696G--110-401
402 630 000 8951 SET SCREW 4 696G--110-402
403 630 085 6293 SHAFT 1 696G--110-403
404 630 116 4427 GEAR 2 696G--110-404
405 630 008 2296 SET SCREW 4 696G--110-405
406 630 001 1890 BEARING,UNIT 3 696G--110-406
407 630 057 7297 COLLAR 3 696G--110-407
408 411 141 4107 WASHER V 5X10X1 6 696G--110-408
409 411 141 6705 WASHER SPR 5 6 696G--110-409
410 630 000 7800 BOLT,HEX-SCT 6 696G--110-410
411 630 056 3924 PULLEY,TIMING 1 696G--110-411
412 630 000 8951 SET SCREW 2 696G--110-412
413 630 077 4641 BRACKET(MOTOR L) 1 696G--110-413
414 411 141 4107 WASHER V 5X10X1 2 696G--110-414
415 411 141 6705 WASHER SPR 5 2 696G--110-415
416 630 000 7749 BOLT,HEX-SCT 2 696G--110-416
417 630 092 9744 ASSY,MOTOR,STEPPING 1 MPM16(LCVW),103-8572-7041
696G--110-417
418 411 141 4107 WASHER V 5X10X1 2 696G--110-418
419 411 141 6705 WASHER SPR 5 2 696G--110-419
420 630 000 7763 BOLT,HEX-SCT 1 696G--110-420
421 630 000 7787 BOLT,HEX-SCT 1 696G--110-421
422 630 001 0220 WASHER 1 696G--110-422
423 411 141 6705 WASHER SPR 5 1 696G--110-423
424 411 141 0505 NUT HEX 5 1 696G--110-424
425 630 056 3917 PULLEY,TIMING 1 696G--110-425
426 630 000 8951 SET SCREW 2 696G--110-426
427 630 048 9668 BELT,TIMING 1 696G--110-427
428 630 077 4658 COVER(L) 1 696G--110-428
429 411 051 1708 SCR TRS 4X6 3 696G--110-429
430 630 035 8384 BOSS(HANDLE) 1 696G--110-430
431 630 000 8920 SET SCREW 2 696G--110-431
432 630 096 8538 COVER 1 696G--110-432
433 411 051 1708 SCR TRS 4X6 4 696G--110-433
