SP 80/SP 60 维修手册 1.3 24 小时检查 ( 日常 ) Page 1-33 1.3. 6 刀刃、侧面橡胶的摩耗、损伤检查 刀刃、侧面橡胶的摩耗、损伤检查 刀刃、侧面橡胶的摩耗、损伤检查 刀刃、侧面橡胶的摩耗、损伤检查 ( 开始作业时 开始作业时 开始作业时 开始作业时 ) 在开始作业时，进行生产之前，请确认焊料筒头 ( 选购件 ) 的刀刃、侧面橡胶是否有摩耗或损伤。 使用工具 维护治具 需要时间 1 ~ 2 分钟 1. …

100%1 / 33
SP80/SP60
维修手册
1.3 24 小时检查 (日常)
Page 1-32
1.3.5
基板上压紧装置的清扫
基板上压紧装置的清扫基板上压紧装置的清扫
基板上压紧装置的清扫
(
开始作业时
开始作业时开始作业时
开始作业时
)

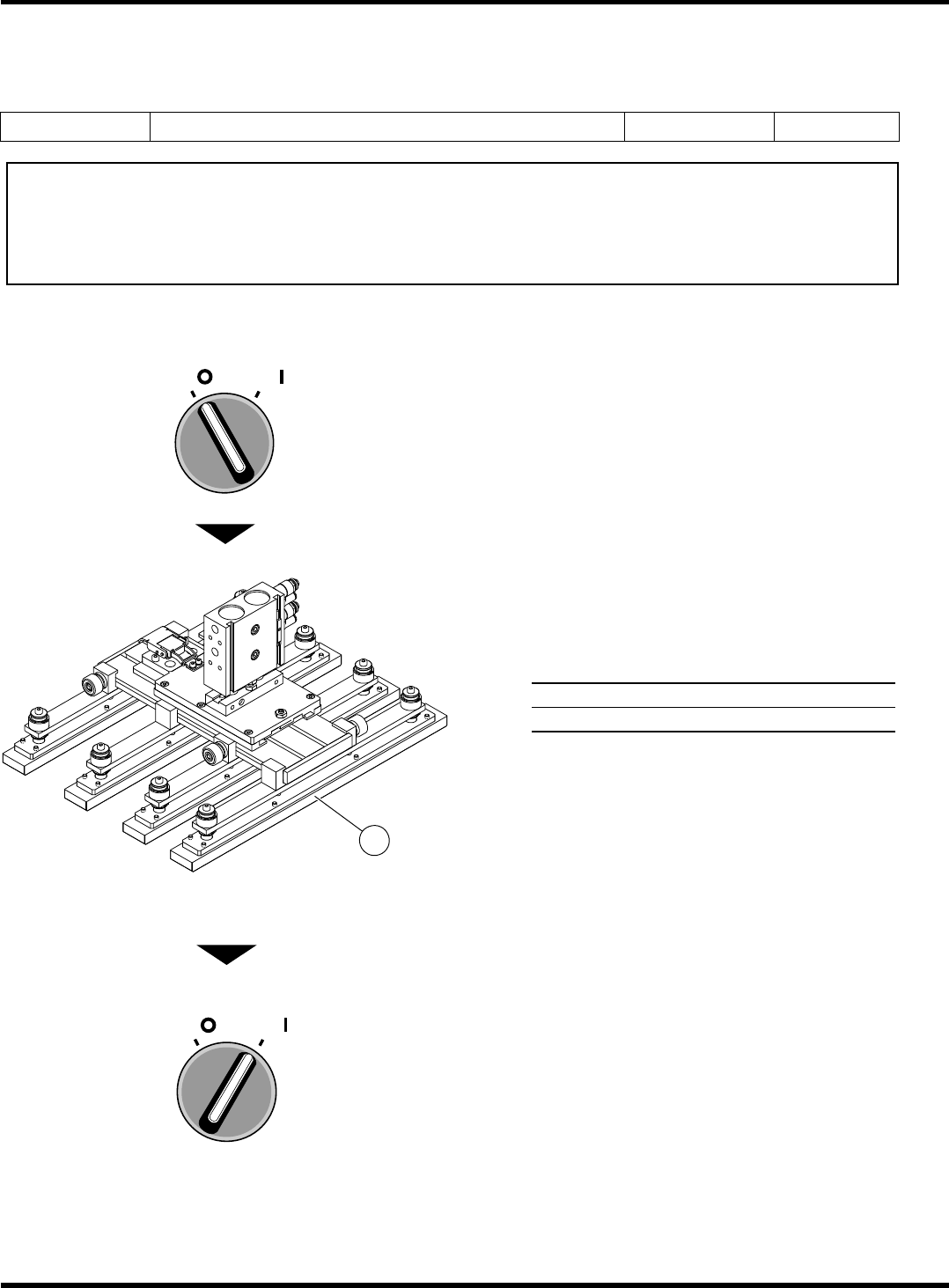

结束作业时，请清扫基板上压紧装置的基板上压紧板。
使用工具 棉纱等 需要时间 1 ~ 2 分钟
通知
本维护是在电源开关置 ON 的状态下进行的作业。在可动部内进行作业时请务必打开
安全盖。
(安全盖打开，可动部电机的电源将被切断。)
1.
将伺服开关置于 OFF。
2.
打开后面安全盖。
3.
清扫基板上压紧板。
∗
用 IPA 或酒精将棉纱布等弄湿后擦去附着物。
名称
基板上压紧板
4.
关闭后面安全盖。
5.
将伺服开关置于 ON。
OFF ( )
ON ( )
SERVO
1D3C-X039MA
1
OFF ( )
ON ( )
SERVO
1E3C-C-MMA01-A02-00
SP80/SP60
维修手册
1.3 24 小时检查 (日常)
Page 1-33
1.3.6
刀刃、侧面橡胶的摩耗、损伤检查
刀刃、侧面橡胶的摩耗、损伤检查刀刃、侧面橡胶的摩耗、损伤检查
刀刃、侧面橡胶的摩耗、损伤检查
(
开始作业时
开始作业时开始作业时
开始作业时
)
在开始作业时，进行生产之前，请确认焊料筒头(选购件) 的刀刃、侧面橡胶是否有摩耗或损伤。
使用工具 维护治具 需要时间 1 ~ 2 分钟
1.
将印刷装置设置到维护治具上。
2.
滑动保管用盖并将其取下。
名称
保管用盖
3.
通过目测确认刀刃、侧面橡胶上是否有摩
耗或损伤。
∗
如果有摩耗或损伤，请更换刀刃、侧面橡胶。
(
3.2.2 刀刃的更换)
(
3.2.3 侧面橡胶的更换)
名称
侧面橡胶
刀刃
1D3C-015P
1
1E4C-438P
1
2
1E3C-C-MMA01-A02-00
SP80/SP60
维修手册
1.3 24 小时检查 (日常)
Page 1-34
1.3.7
刀刃的清扫
刀刃的清扫刀刃的清扫
刀刃的清扫
(
结束作业时
结束作业时结束作业时
结束作业时
)
结束作业时，如果焊料溢出焊料筒头 (选购件) 的刀刃的外侧，请进行清扫。如果让焊料在此部分
残留，焊料会变硬，在下次生产时会引起印刷不良。
使用工具 维护治具、塑料平铲子 需要时间 3 ~ 5 分种
1.
取出印刷装置。
(
焊料筒头手册)
2.
将印刷装置设置到维护治具。
3.
确认焊料是否溢出刀刃的外侧，如果溢出，
请用塑料平铲子等工具将附着的焊料擦
掉。
∗
请不要使用金属平铲子。那样会损坏刀刃。
1E4C-438P
1E4C-414P
1E3C-C-MMA01-A02-00
