SP 80/SP 60 维修手册 1.3 24 小时检查 ( 日常 ) Page 1-28 10. 将伺服开关置于 ON 。 11. 按操作面板的 UNLOCK + [ 刮板闭 ] 。 • 刮板头将会关闭。 ∗ 结束后，如果按 ，将返回 < 机器调整 菜单 > 画面。 OFF ( ) ON ( ) S E RVO 1D3C-CEn- MaSo-001 1 2 1E3C -C-MMA01 -A02-0 0
SP80/SP60
维修手册
1.3 24 小时检查 (日常)
Page 1-27
4.
将伺服开关置于 OFF。
5.
打开前面的安全盖。
6.

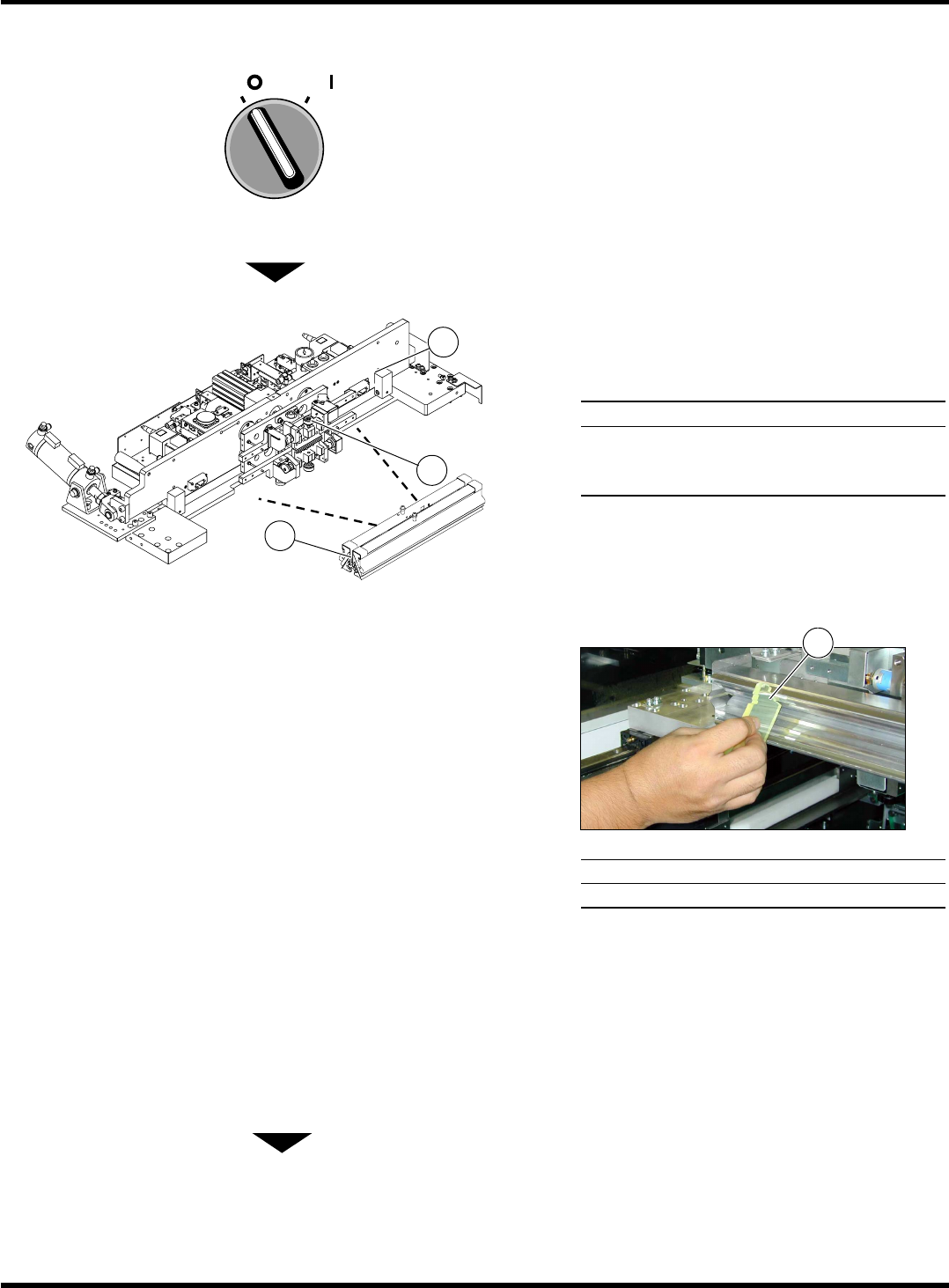

从刮板头取下刮板。
•
请拧松螺丝。
名称
刮板头
螺丝
刮板
7.
清扫刮板。
∗
使用刮板清扫治具或塑料平铲子等将刮板上附
着的焊料除掉，然后用 IPA 或者酒精擦掉残留
的焊料。
名称
刮板清扫治具
8.
安装刮板。
9.
关闭前面的安全盖。
下一页
1E4C-410P
1
OFF ( )
ON ( )
SERVO
1D3C-X039HA
1
1D3C-150VC0
3
2
1E3C-C-MMA01-A02-00
SP80/SP60
维修手册
1.3 24 小时检查 (日常)
Page 1-28
10.

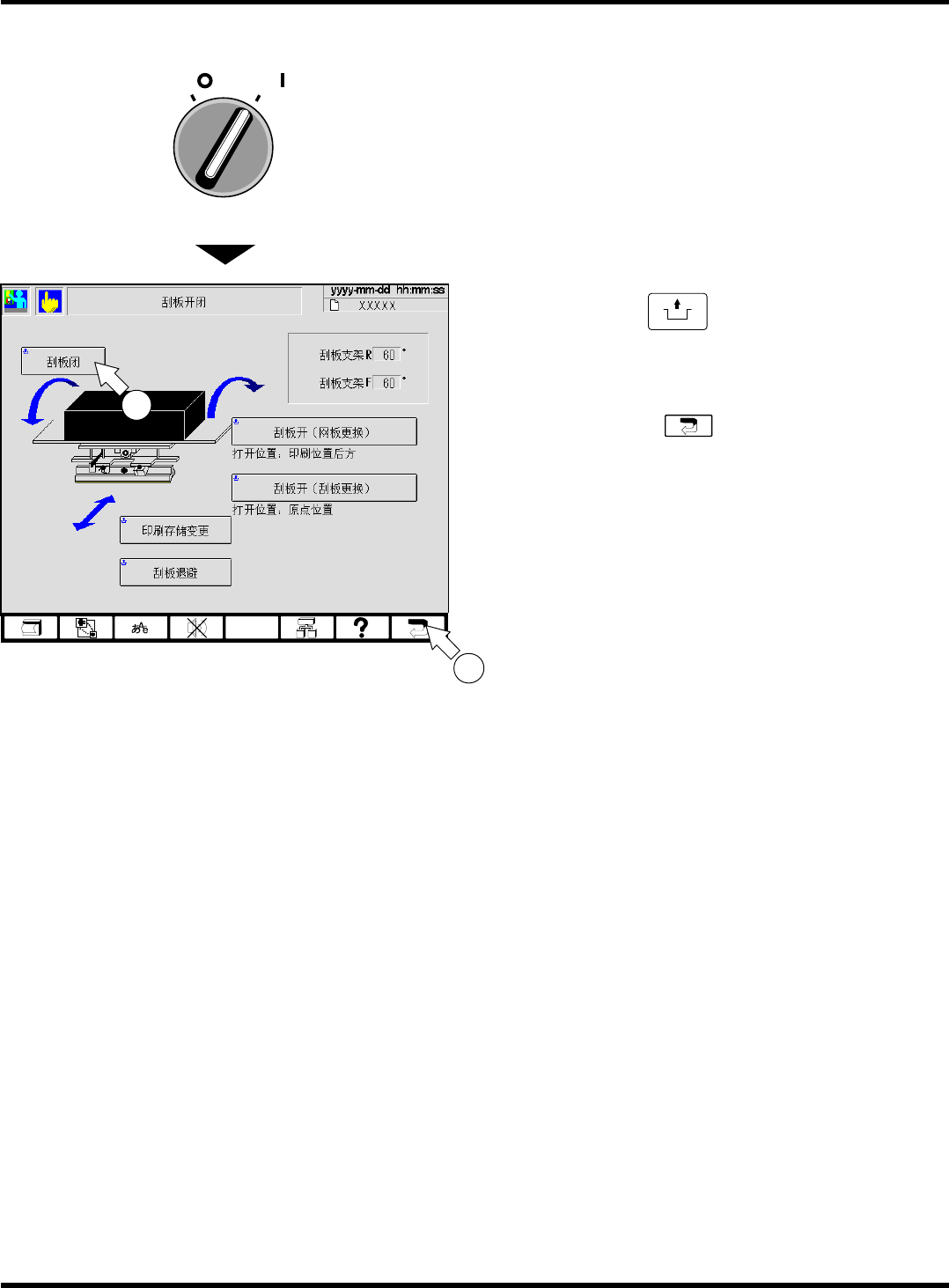

将伺服开关置于 ON。
11.
按操作面板的
UNLOCK
+ [刮板闭]。
•
刮板头将会关闭。
∗
结束后，如果按
，将返回 <机器调整
菜单> 画面。
OFF ( )
ON ( )
SERVO
1D3C-CEn-MaSo-001
1
2
1E3C-C-MMA01-A02-00
SP80/SP60
维修手册
1.3 24 小时检查 (日常)
Page 1-29
1.3.4
基板定位升降机的清扫
基板定位升降机的清扫基板定位升降机的清扫
基板定位升降机的清扫
(
结束作业时
结束作业时结束作业时
结束作业时
)
结束作业时，请清扫支撑板、夹具爪、基板定位装置的识别用孔。
使用工具 识别孔清扫治具 需要时间 3 ~ 4 分钟
通知
本维护是在电源开关置 ON 的状态下进行的作业。在可动部内进行作业时请务必打开
安全盖。
(安全盖打开，可动部电机的电源将被切断。)
名称
支撑板
夹具爪
基板定位装置的识别用孔

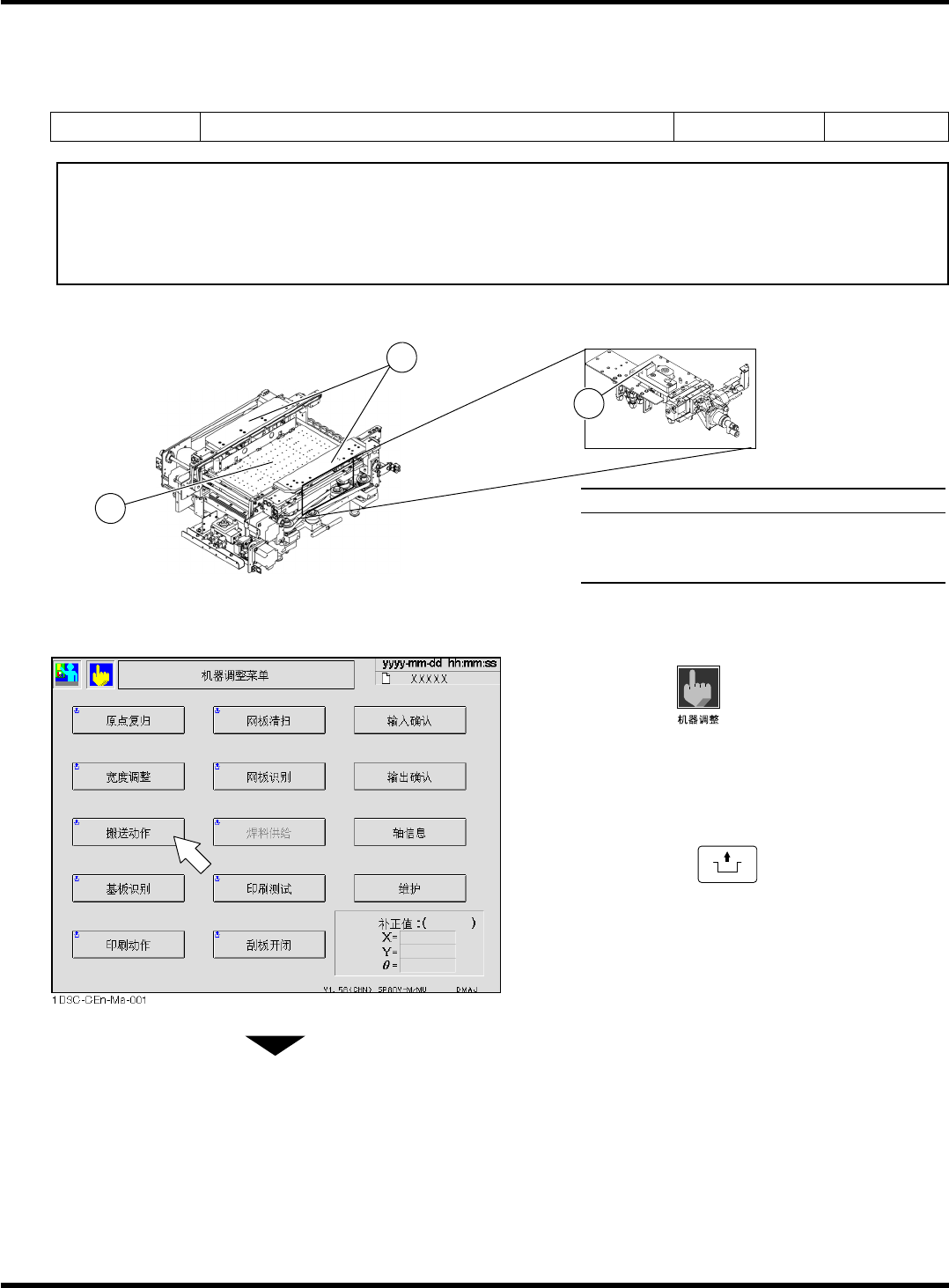

1.
按主菜单的 。
•
将显示 <机器调整菜单> 画面。
2.
按操作面板的
UNLOCK
+ [搬送动作]。
•
将显示 <基板搬送> 画面。
∗
用 SP80V 的画面进行说明。
下一页
1D3C-181CC0
1
2
1D3C-453E
3
1E3C-C-MMA01-A02-00
