SP80/SP60
维修手册
1.5 560 小时检查 (1 个月一次)
Page 1-48
1.5.2 XY
工作台
工作台工作台
工作台
(
滚珠丝杠
滚珠丝杠滚珠丝杠
滚珠丝杠
)
的清扫和注油
的清扫和注油的清扫和注油
的清扫和注油
本装置用于将基板移向识别位置、印刷位置。请按照步骤对其进行清扫并注油。
使用工具 六角扳手 4 mm 需要时间 15 分钟
1.
将电源置于 OFF 状态的同时，空气供给也
要停止。
∗
请锁定电源开关和主气阀。
2.
打开前面安全盖。
3.
打开中央安全盖，将清扫装置拉向前侧。
名称
中央安全盖
清扫装置
4.
卸下盖。
∗
卸下六角螺栓 (4 根)，将盖滑向前侧并将其卸
下。
名称
盖
下一页
1D3C-435E
1
1D3C-418P
2
1
R
E
S
E
T
O
F
F
O
N
T
R
I
P
P
E
D
1D3C-040E
1E3C-C-MMA01-A02-00
SP80/SP60
维修手册
1.5 560 小时检查 (1 个月一次)
Page 1-49
5.

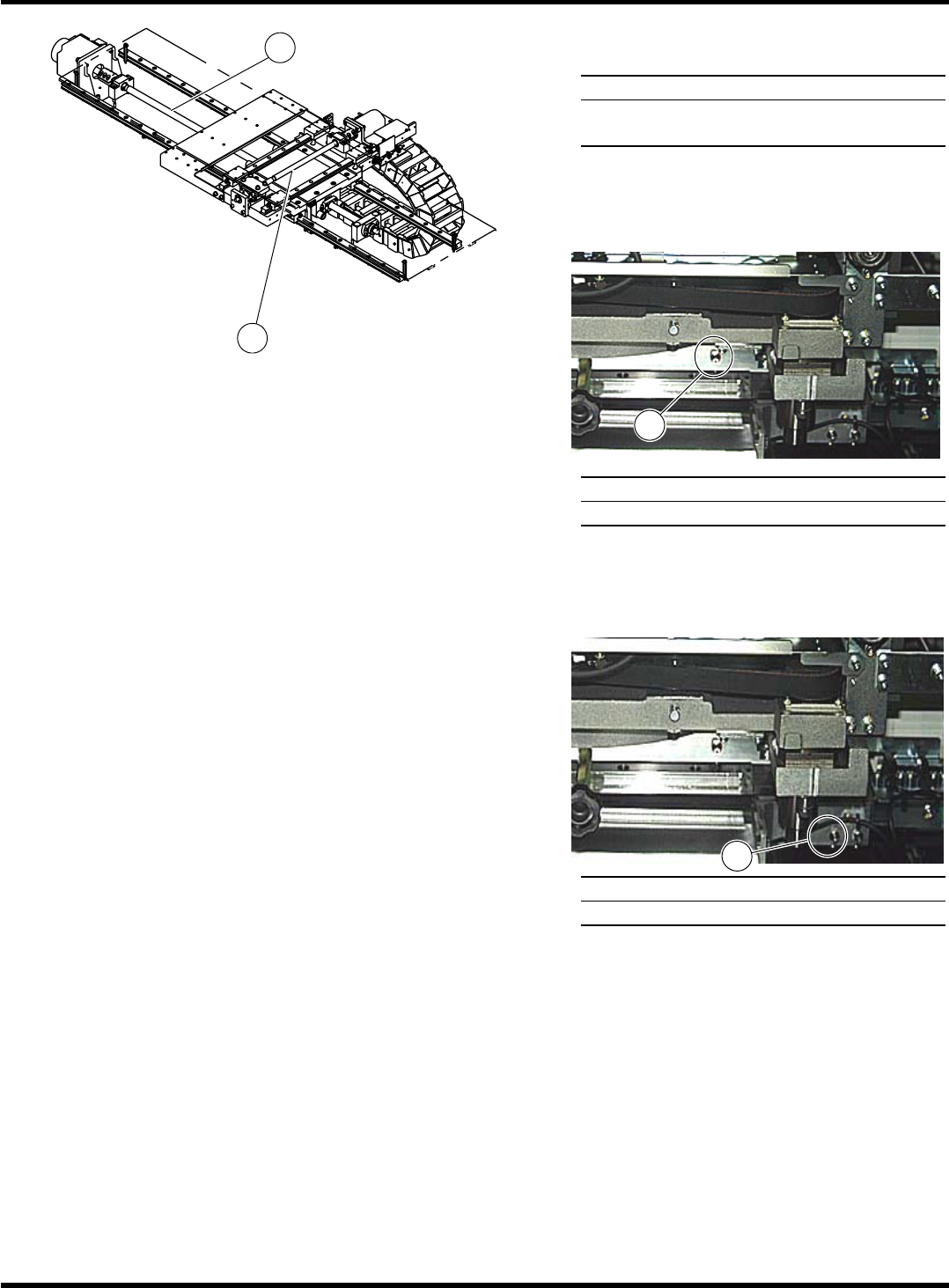

请清扫滚珠丝杠并注油。
名称
X 轴滚珠丝杠
Y 轴滚珠丝杠
1.X 轴滚珠丝杠
请向总注入口注油。
名称
X 轴滚珠丝杠润滑脂注入口
2.Y 轴滚珠丝杠
请向总注入口注油。
名称
Y 轴滚珠丝杠润滑脂注入口
6.
注油完成后，请按照步骤 4.将卸下的盖重
新装上。
1D3C-436E
1
2
1D3C-422P
1
1D3C-422P
1
1E3C-C-MMA01-A02-00
SP80/SP60
维修手册
1.5 560 小时检查 (1 个月一次)
Page 1-50
1.5.3
刮板上升气压的确认
刮板上升气压的确认刮板上升气压的确认
刮板上升气压的确认
使用工具
需要时间 1分钟
1.

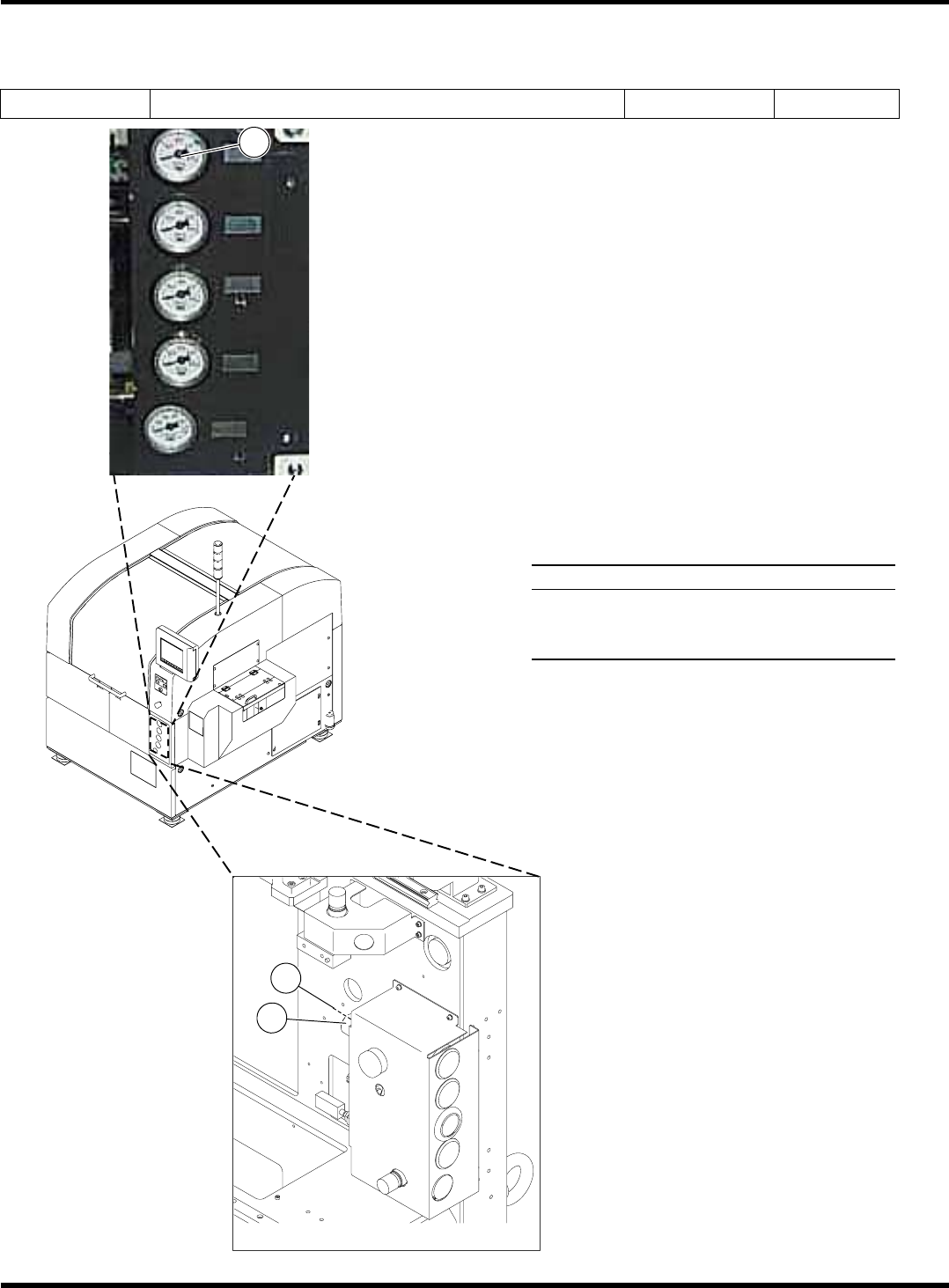

确认供给气压
。
∗
气压为 0.2 MPa
∗
如果不是 0.2 MPa，请拧松螺母用螺丝进行调
整。
∗
调整完后，请务必进行印压示教。
名称
压力计
螺母
螺丝
1D3C-439E
3
2
1D3C-AB
1D3C-061P
1
