SP80/SP60
维修手册
1.3 24 小时检查 (日常)
Page 1-26
1.3.3
刮板支架的清扫
刮板支架的清扫刮板支架的清扫
刮板支架的清扫
(
结束作业时
结束作业时结束作业时
结束作业时
)
结束作业时，请进行刮板支架的清扫。如果该部分积存污垢，将会导致刮板橡胶的变形、劣化，有
时将不能进行正常的涂敷动作。
使用工具 刮板清扫治具 需要时间 5分钟
通知
本维护是在电源开关置 ON 的状态下进行的作业。在可动部内进行作业时请务必打开
安全盖。
(安全盖打开，可动部电机的电源将被切断。)

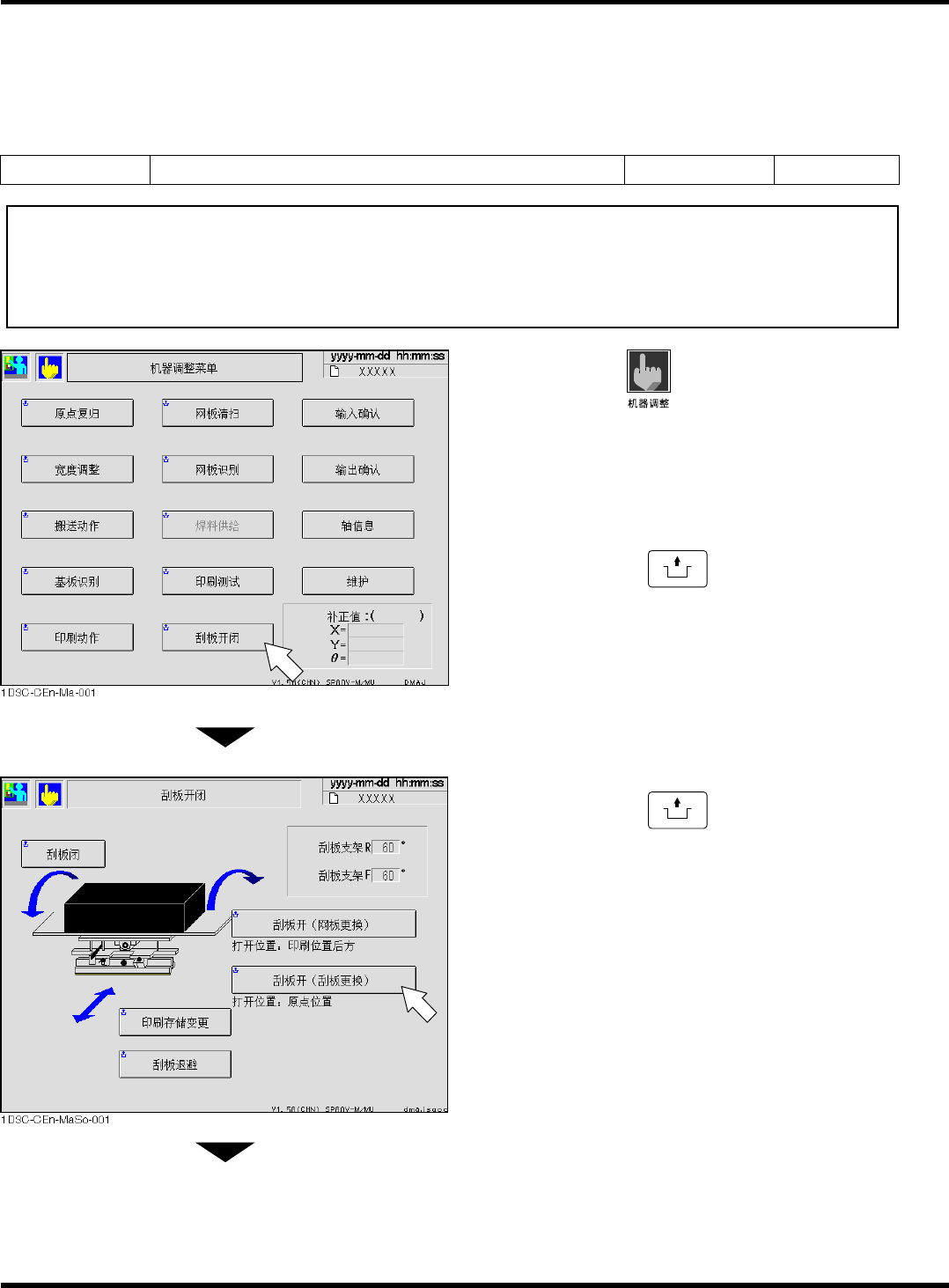

1.
按主菜单的 。
•
将显示 <机器调整菜单> 画面。
2.
按操作面板的
UNLOCK
+ [刮板开闭]。
•
将显示 <刮板开闭> 画面。
∗
用 SP80V 的画面进行说明。
3.
按操作面板的
UNLOCK
+ [刮板开 (刮板更
换)]。
•
刮板打开。
下一页
1E3C-C-MMA01-A02-00
SP80/SP60
维修手册
1.3 24 小时检查 (日常)
Page 1-27
4.
将伺服开关置于 OFF。
5.
打开前面的安全盖。
6.
从刮板头取下刮板。
•
请拧松螺丝。
名称
刮板头
螺丝
刮板
7.
清扫刮板。
∗
使用刮板清扫治具或塑料平铲子等将刮板上附
着的焊料除掉，然后用 IPA 或者酒精擦掉残留
的焊料。
名称
刮板清扫治具
8.
安装刮板。
9.
关闭前面的安全盖。
下一页
1E4C-410P
1
OFF ( )
ON ( )
SERVO
1D3C-X039HA
1
1D3C-150VC0
3
2
1E3C-C-MMA01-A02-00
SP80/SP60
维修手册
1.3 24 小时检查 (日常)
Page 1-28
10.
将伺服开关置于 ON。
11.
按操作面板的
UNLOCK
+ [刮板闭]。
•
刮板头将会关闭。
∗
结束后，如果按
，将返回 <机器调整
菜单> 画面。
OFF ( )
ON ( )
SERVO
1D3C-CEn-MaSo-001
1
2
