SP80/SP60
维修手册
1.4 140 小时检查 (一周一次)
Page 1-37
1.4.2
溶剂涂敷喷嘴的堵塞检查
溶剂涂敷喷嘴的堵塞检查溶剂涂敷喷嘴的堵塞检查
溶剂涂敷喷嘴的堵塞检查
进行网板清扫后，清洁纸的纤维有时会堵塞在溶剂喷嘴上。因此，请进行溶剂喷嘴的检查。
使用工具 六角扳手 4 mm 需要时间 10 分钟
通知
本维护是在电源开关置 ON 的状态下进行的作业。在可动部内进行作业时请务必打开
安全盖。
(安全盖打开，可动部电机的电源将被切断。)
1.

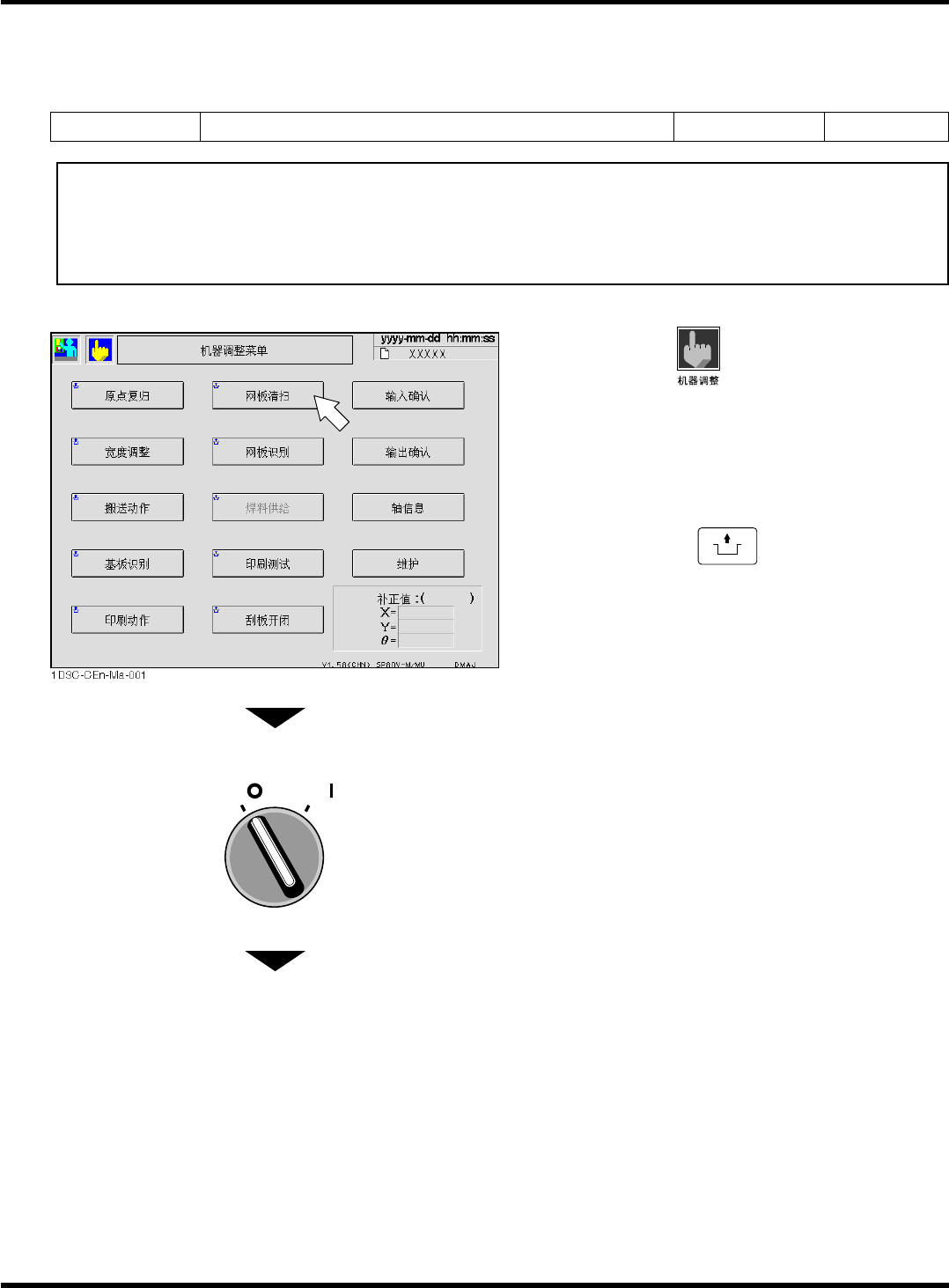

按主菜单的 。
•
将显示 <机器调整菜单> 画面。
2.
按操作面板的
UNLOCK
+ [网板清扫]。
•
将显示 <清扫> 画面。
∗
用 SP80V 的画面进行说明。
3.
将伺服开关置于 OFF。
4.
打开前盖。
下一页
OFF ( )
ON ( )
SERVO
1E3C-C-MMA01-A02-00
SP80/SP60
维修手册
1.4 140 小时检查 (一周一次)
Page 1-38
5.
打开中央安全盖，将清扫装置拉向前侧。
6.
卸下喷嘴上部的盖。
7.
将伺服开关置于 ON。
8.
按 [溶剂管空气排出]。
•
溶剂会吹向清洁纸。
∗
当不出溶剂时，请重复 2 ~ 3 次。
9.
将伺服开关置于 OFF。
下一页
OFF ( )
ON ( )
SERVO
OFF ( )
ON ( )
SERVO
1E4C-CEn-MaMc-003
1D3C-418P
1E3C-C-MMA01-A02-00
SP80/SP60
维修手册
1.4 140 小时检查 (一周一次)
Page 1-39
10.
确认溶剂均匀地吹向清洁纸。
∗
当不出溶剂或者吹气不均匀时，请使用针或者
刷子清扫溶剂涂敷喷嘴。
名称
溶剂涂敷喷嘴
溶剂
清洁纸
11.
将清扫装置返回到主体内。
12.
关闭前面和中央的安全盖。
13.
将伺服开关置于 ON。
14.
按功能键 。
•
将返回 <机器调整菜单> 画面。
OFF ( )
ON ( )
SERVO
1B4C-436E
1
2
3
