SP80/SP60
维修手册
1.4 140 小时检查 (一周一次)
Page 1-38
5.

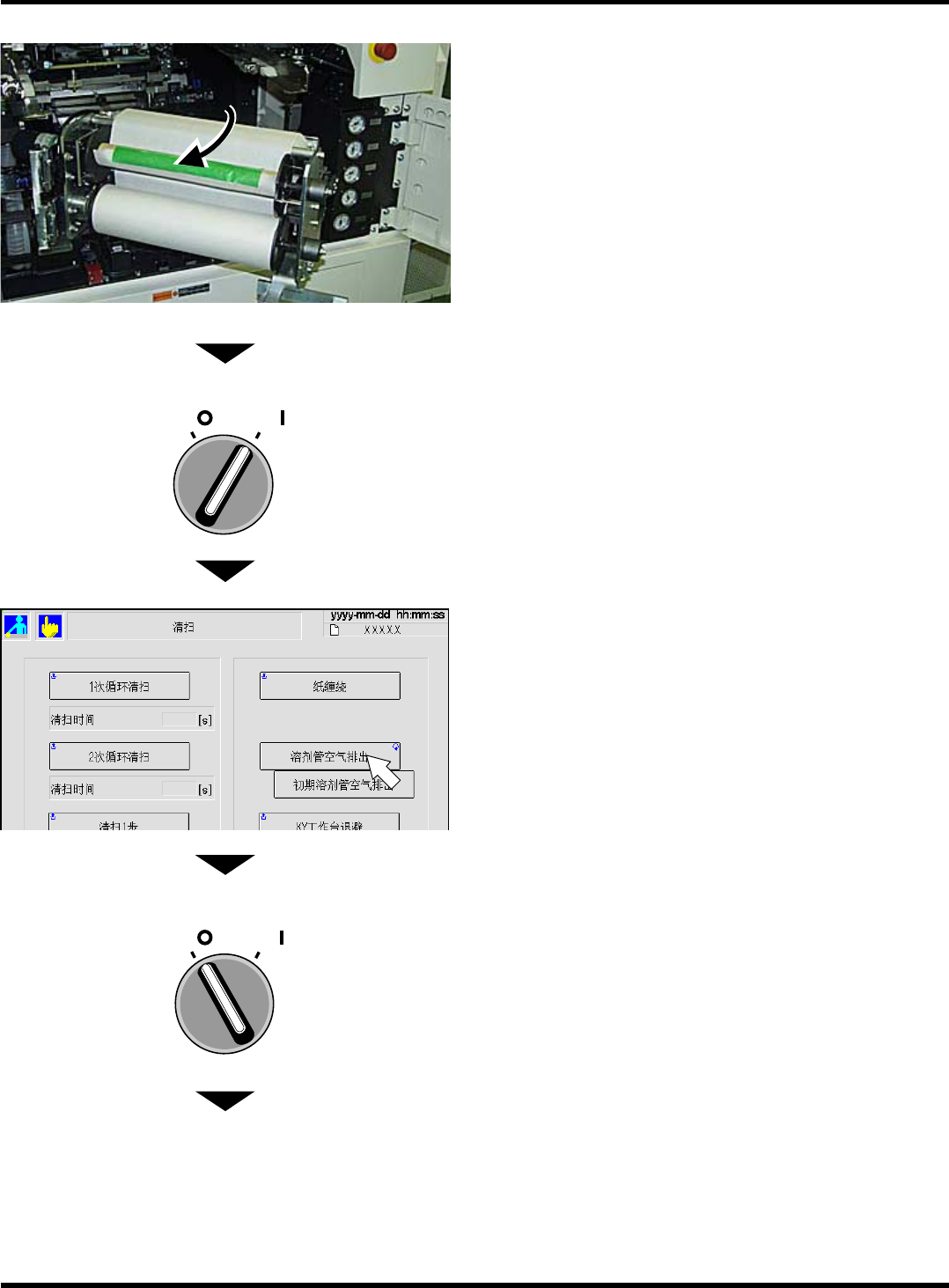

打开中央安全盖，将清扫装置拉向前侧。
6.
卸下喷嘴上部的盖。
7.
将伺服开关置于 ON。
8.
按 [溶剂管空气排出]。
•
溶剂会吹向清洁纸。
∗
当不出溶剂时，请重复 2 ~ 3 次。
9.
将伺服开关置于 OFF。
下一页
OFF ( )
ON ( )
SERVO
OFF ( )
ON ( )
SERVO
1E4C-CEn-MaMc-003
1D3C-418P
1E3C-C-MMA01-A02-00
SP80/SP60
维修手册
1.4 140 小时检查 (一周一次)
Page 1-39
10.
确认溶剂均匀地吹向清洁纸。
∗
当不出溶剂或者吹气不均匀时，请使用针或者
刷子清扫溶剂涂敷喷嘴。
名称
溶剂涂敷喷嘴
溶剂
清洁纸
11.
将清扫装置返回到主体内。
12.
关闭前面和中央的安全盖。
13.
将伺服开关置于 ON。
14.
按功能键 。
•
将返回 <机器调整菜单> 画面。
OFF ( )
ON ( )
SERVO
1B4C-436E
1
2
3
1E3C-C-MMA01-A02-00
SP80/SP60
维修手册
1.4 140 小时检查 (一周一次)
Page 1-40
1.4.3
温度调节器装置过滤器部的清扫
温度调节器装置过滤器部的清扫温度调节器装置过滤器部的清扫
温度调节器装置过滤器部的清扫
(
选购件
选购件选购件
选购件
)
使用工具
需要时间 10 分钟
1.
按停止开关。
2.
关机后的运转 2 分钟，送风扇停止。
3.
卸下过滤器
,
。
•
将过滤器
向上拔出卸下。
名称
过滤器
(粗滤器)
过滤器
(莎伦网)
4.
清扫过滤器。
1.过滤器
·用水清洗过滤器。
·清扫后，请进行充分的干燥。
2.过滤器
·请用吸尘器等清扫设备。
5.
安装过滤器
,
。
1D3C-045E
1D3C-401P
1
2
