SP 80/SP 60 维修手册 1.5 560 小时检查 (1 个月一次 ) Page 1-54 13. 按操作面板的 UNLOCK + [ 是 ] 。 • 溶剂将会被吹到清洁纸上，吸引部将会上升。 14. 按操作面板的 UNLOCK + [ 否 ] 。 • 清扫装置将返回到前侧。 15. 将伺服开关置于 OFF 。 16. 打开前面和中央的安全盖。 17. 确认排向清洁纸的溶剂吐出宽度。 ∗ 如果吐出宽度不是 30 m m ± 5 …
SP80/SP60
维修手册
1.5 560 小时检查 (1 个月一次)
Page 1-53
通知
即使按 [放出溶剂空气]，溶剂也不出来时，在初始状态下，如果气压过低，(溶剂) 将不能
从作用泵中送出。
1.请将气压设为 0.2 MPa (较高)，吐出溶剂。
2.按照步骤 17.确认吐出宽度是否合适。
5.
按 [溶剂管空气排出]。
•
放出溶剂胶管中的空气。
6.
将清扫装置返回主体内。
7.
关闭前面和中央的安全盖。
8.
将伺服开关置于 ON。
9.
按操作面板的
UNLOCK
+ [纸缠绕]。
•
被溶剂浸湿的纸将被缠绕起来。
10.
按操作面板的
UNLOCK
+ [纸缠绕]。
﹡请确认吸引部分的纸是否干燥。
11.
按操作面板的
UNLOCK
+ [清扫 1 步]。
12.
按操作面板的
UNLOCK
+ [是]。
•
清扫装置将会移动到清扫开始位置。
下一页
OFF ( )
ON ( )
SERVO
1E4C-CEn-MaMc-003
1E4C-CEn-MaMc-003
1E3C-C-MMA01-A02-00
SP80/SP60
维修手册
1.5 560 小时检查 (1 个月一次)
Page 1-54
13.
按操作面板的
UNLOCK
+ [是]。
•
溶剂将会被吹到清洁纸上，吸引部将会上升。
14.
按操作面板的
UNLOCK
+ [否]。
•
清扫装置将返回到前侧。
15.
将伺服开关置于 OFF。
16.
打开前面和中央的安全盖。
17.
确认排向清洁纸的溶剂吐出宽度。
∗
如果吐出宽度不是 30 mm
±
5 mm 请打开前侧
盖 SW3 (清扫)，调整调节器
。
名称
溶剂涂敷喷嘴
溶剂
清洁纸
∗
调整结束后，请再次执行步骤 7. ~ 17.。
18.
关闭前面和中央的安全盖。
19.
将伺服开关置于 ON。
20.
按功能键 。
OFF ( )
ON ( )
SERVO
OFF ( )
ON ( )
SERVO
1B4C-436E
1
2
3
1E3C-C-MMA01-A02-00
1D3C-AB
1D3C-439E
4
SP80/SP60
维修手册
1.5 560 小时检查 (1 个月一次)
Page 1-55
1.5.6
彩色照相机的调整
彩色照相机的调整彩色照相机的调整
彩色照相机的调整
(
仅
仅仅
仅
SP80V)
使用工具
需要时间 3 ~ 5 分钟

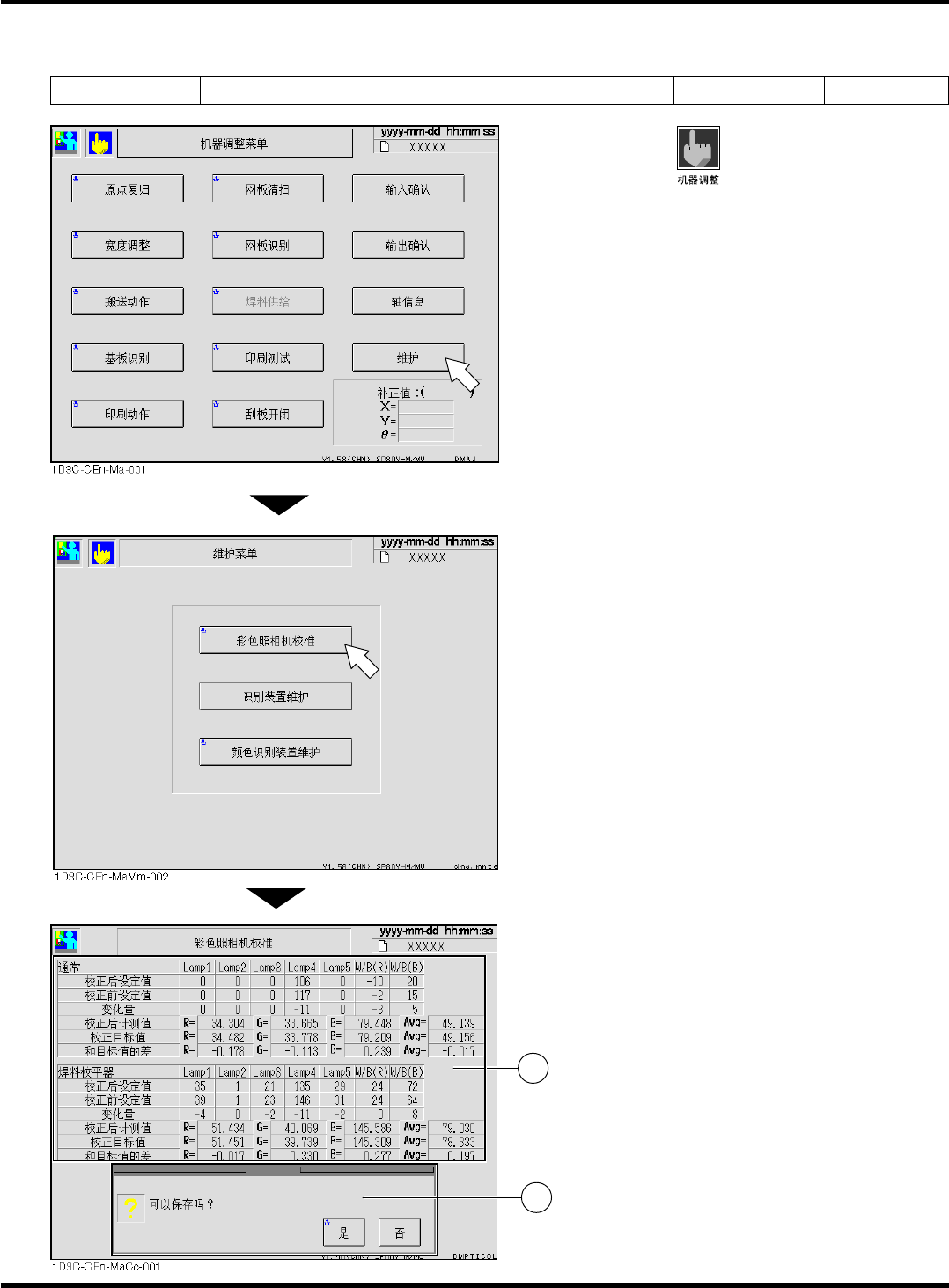

1.
按主菜单的
。
•
将显示 <机器调整菜单>。
2.
按 [维护]。
•
将显示 <维护菜单> 画面。
∗
请事先取下网板。
3.
按 [彩色照相机校准]。
∗
按照信息，启动时请更换支架、设置治具，结
束时请返回支架、取下治具。
•
将显示 <彩色照相机校准> 画面。
•
将会自动地执行校准。
4.
确认示教的计测结果画面。
是校准示教的计测结果。
将显示通常/焊料校平器的各计测结果。
指示计测结果的保存。
∗
如果上次的校准状态没有变化，不进行示教。
1
2
