SP80/SP60
维修手册
1.4 140 小时检查 (一周一次)
Page 1-43

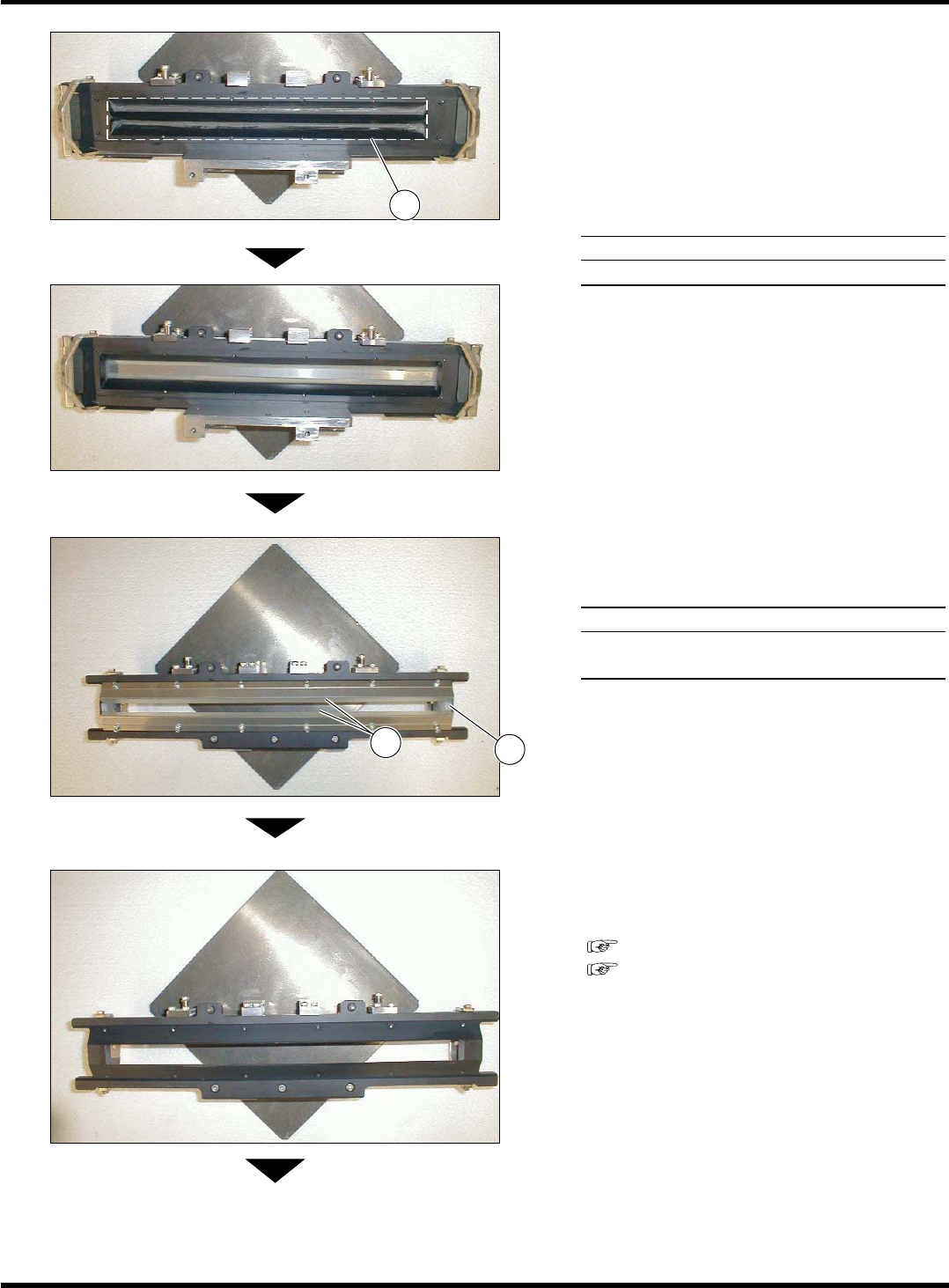

9.
从上方取出印刷装置内部的区块，使用清
扫治具对附着在区块上的焊料和装置内残
留的焊料进行回收。
∗
请不要使用金属制的平铲子。有可能会损伤印
刷装置。
名称
区块
10.
将印刷装置上下颠倒安装在维护治具上，
卸下保管用盖。
名称
刀刃
侧面橡胶
11.
卸下侧面橡胶和刀刃。
•
侧面橡胶和刀刃的拆卸方法
(
3.2.2 刀刃的更换)
(
3.2.3 侧面橡胶 (防止焊料泄漏) 的更换)
下一页
1E4C-435P
1E4C-437P
1E4C-434P
1
1E4C-436P
1
2
1E3C-C-MMA01-A02-00
SP80/SP60
维修手册
1.4 140 小时检查 (一周一次)
Page 1-44

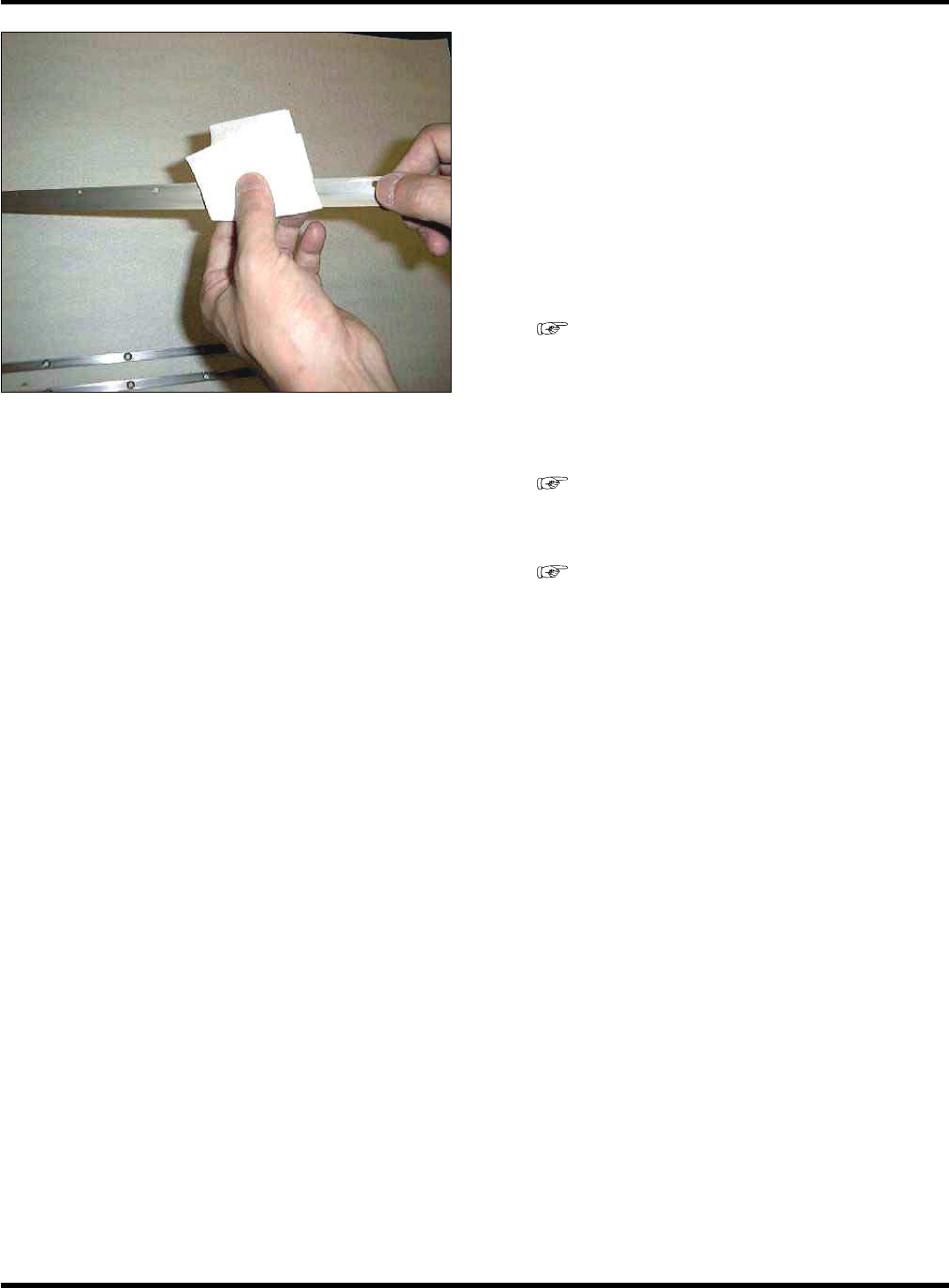

12.
使用溶剂 (IPA、酒精等) 清扫各部品。
∗
为了防止刀刃弯曲，擦拭刀刃时请一定要按照
同一个方向进行。
13.
组装清扫完成的部品。
•
请按照与拆卸时相反的顺序进行组装。
•
将印刷装置安装到 SP 主体上
(
焊料筒头手册)
∗
使用新料架时，料架设置完成后，请一定要剥
去封印纸。
∗
设置刀刃时，请将刀刃的端面和框架的接触面
相接触进行设置。
(
3.2.2 刀刃的更换)
∗
清扫结束后，在开始下一次生产之前，请一定
要在印刷装置内填充焊料。
( 焊料筒头手册)
如果不在印刷装置内填满焊料就进行印刷的话，
有可能会引起网板、刀刃的破损及印刷不良。
1E4C-415P
1E3C-C-MMA01-A02-00
SP80/SP60
维修手册
1.5 560 小时检查 (1 个月一次)
Page 1-45
1.5 560
小时检查
小时检查小时检查
小时检查
(
1
个月一次
个月一次个月一次
个月一次
)
1.5.1
基板搬送皮带的检查
基板搬送皮带的检查基板搬送皮带的检查
基板搬送皮带的检查
请检查基板定位升降机、搬送传送带 (两侧) 的基板搬送皮带是否有异常。
使用工具 推拉规、扳手、六角扳手 需要时间 3 ~ 4 分钟

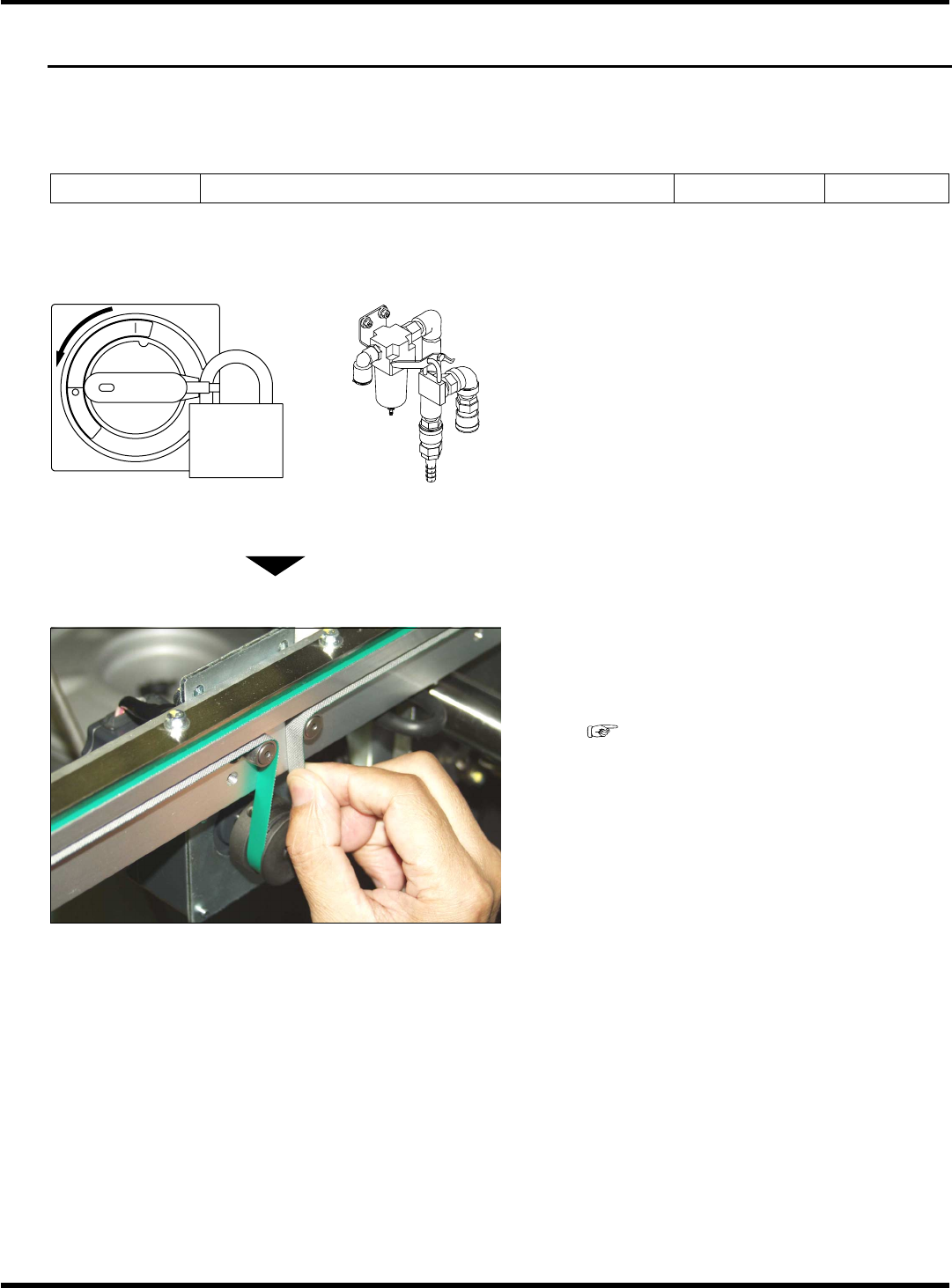

1.
检查皮带伤痕
1.
将电源置于 OFF 状态的同时，空气供给也
要停止。
∗
请锁定电源开关和主气阀。
2.
在各个传送带的端面，用手转动皮带进行
目测检查。
∗
根据检查结果，需要进行更换时
(
1.9.1 基板搬送皮带、滚轮的更换)
1D3C-404P
R
E
S
E
T
O
F
F
O
N
T
R
I
P
P
E
D
1D3C-040E
