SP 80/SP 60 维修手册 1.4 140 小时检查 ( 一周一次 ) Page 1-40 1.4. 3 温度调节器装置过滤器部的清扫 温度调节器装置过滤器部的清扫 温度调节器装置过滤器部的清扫 温度调节器装置过滤器部的清扫 ( 选购件 选购件 选购件 选购件 ) 使用工具 需要时间 10 分钟 1. 按停止开关。 2. 关机后的运转 2 分钟，送风扇停止。 3. 卸下过滤器 , 。 • 将过滤器 向上拔出卸下。 名称…
SP80/SP60
维修手册
1.4 140 小时检查 (一周一次)
Page 1-39

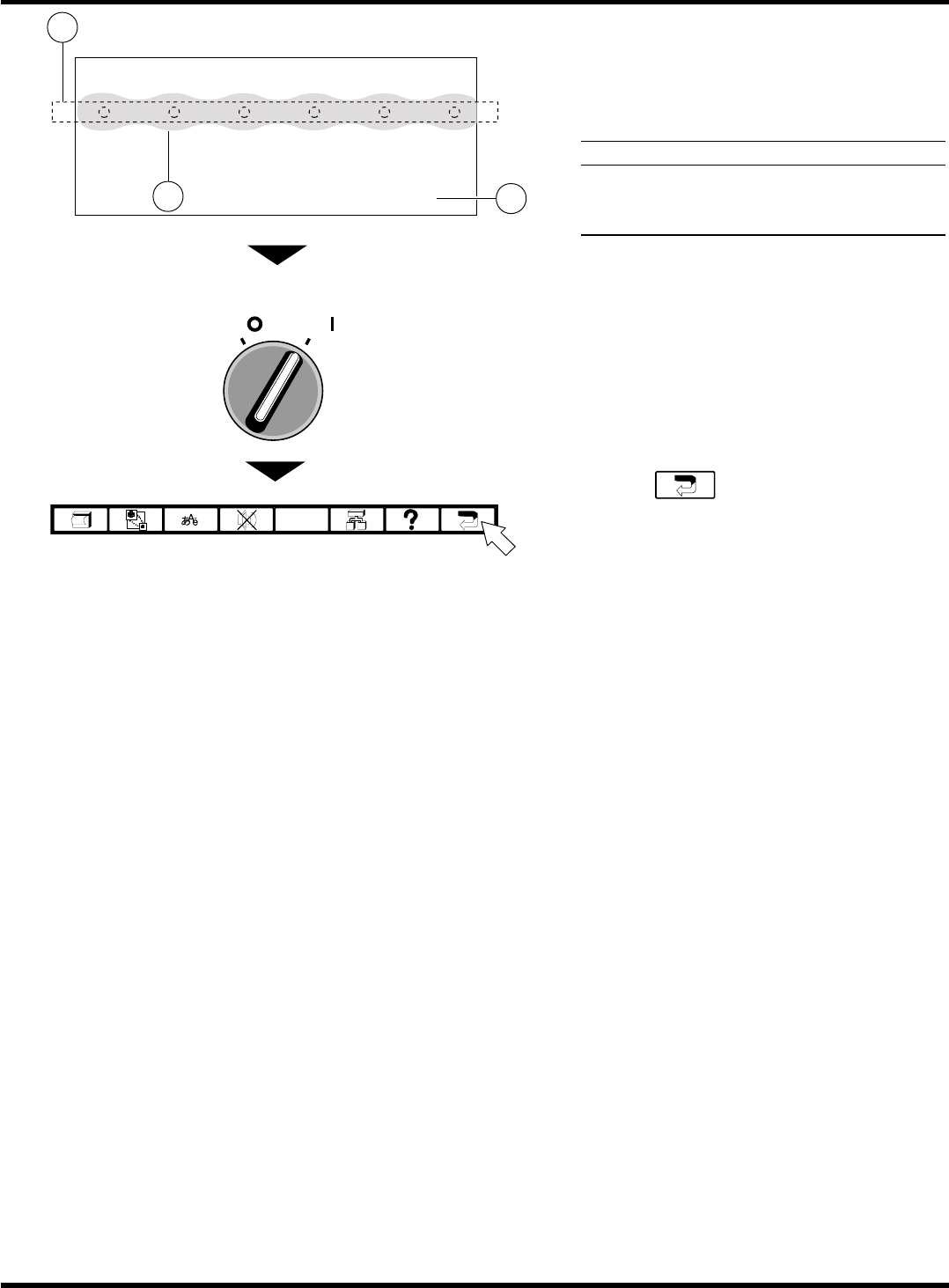

10.
确认溶剂均匀地吹向清洁纸。
∗
当不出溶剂或者吹气不均匀时，请使用针或者
刷子清扫溶剂涂敷喷嘴。
名称
溶剂涂敷喷嘴
溶剂
清洁纸
11.
将清扫装置返回到主体内。
12.
关闭前面和中央的安全盖。
13.
将伺服开关置于 ON。
14.
按功能键 。
•
将返回 <机器调整菜单> 画面。
OFF ( )
ON ( )
SERVO
1B4C-436E
1
2
3
1E3C-C-MMA01-A02-00
SP80/SP60
维修手册
1.4 140 小时检查 (一周一次)
Page 1-40

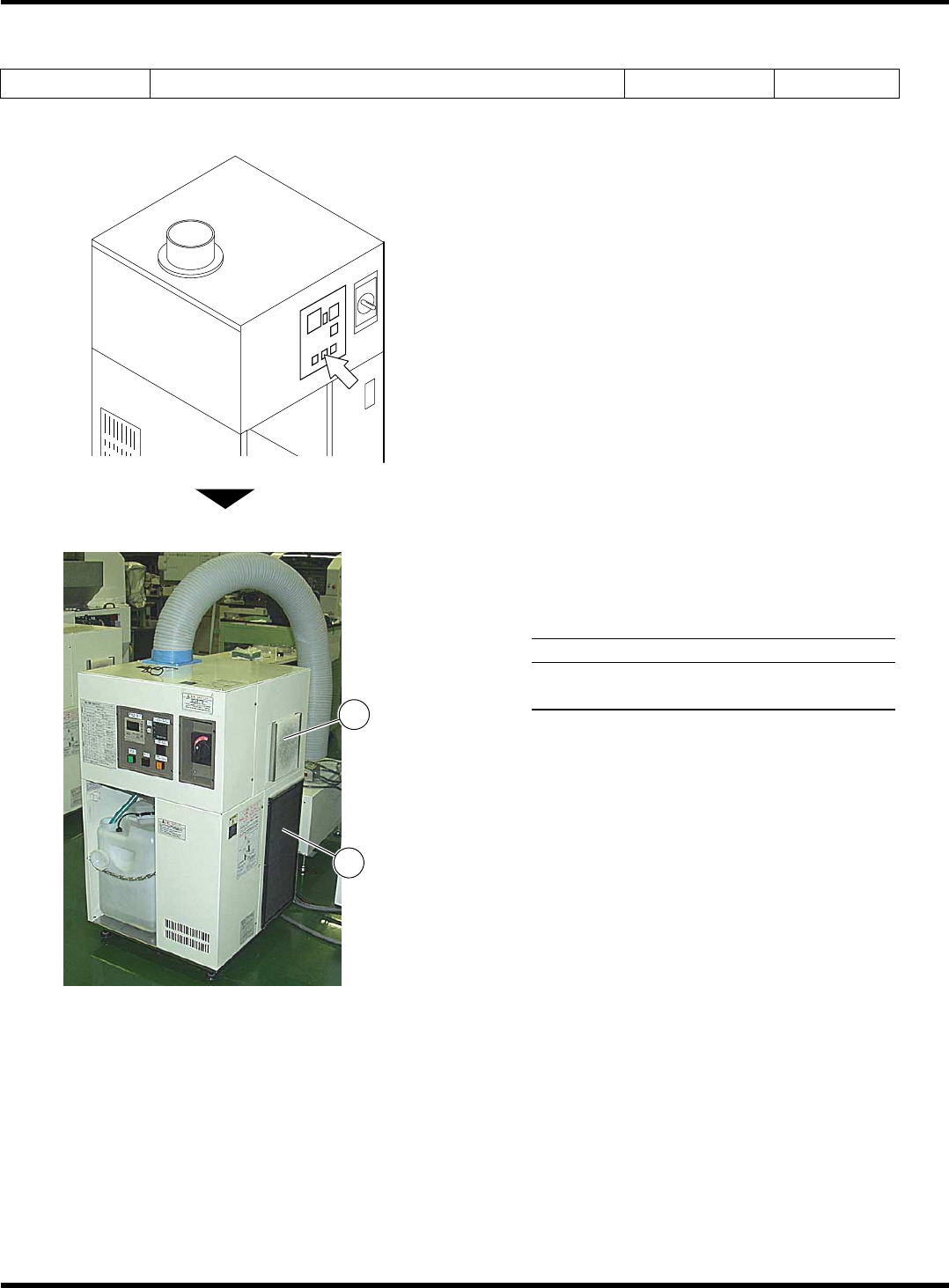

1.4.3
温度调节器装置过滤器部的清扫
温度调节器装置过滤器部的清扫温度调节器装置过滤器部的清扫
温度调节器装置过滤器部的清扫
(
选购件
选购件选购件
选购件
)
使用工具
需要时间 10 分钟
1.
按停止开关。
2.
关机后的运转 2 分钟，送风扇停止。
3.
卸下过滤器
,
。
•
将过滤器
向上拔出卸下。
名称
过滤器
(粗滤器)
过滤器
(莎伦网)
4.
清扫过滤器。
1.过滤器
·用水清洗过滤器。
·清扫后，请进行充分的干燥。
2.过滤器
·请用吸尘器等清扫设备。
5.
安装过滤器
,
。
1D3C-045E
1D3C-401P
1
2
1E3C-C-MMA01-A02-00
SP80/SP60
维修手册
1.4 140 小时检查 (一周一次)
Page 1-41

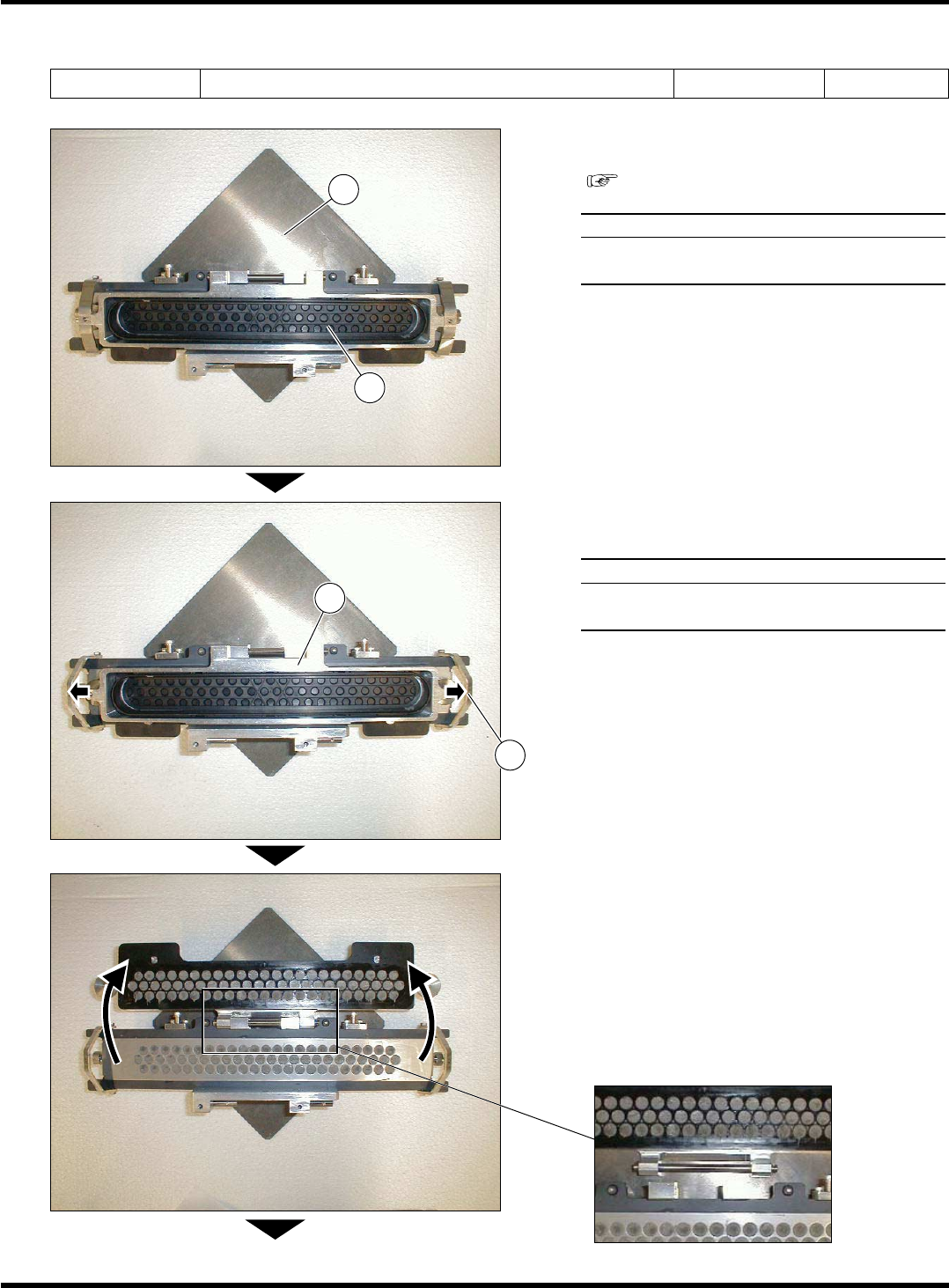

1.4.4
印刷装置
印刷装置印刷装置
印刷装置
(
选购件
选购件选购件
选购件
)
的清扫
的清扫的清扫
的清扫
使用工具 维护治具、清扫治具 需要时间 30 分钟
1.
卸下印刷装置。
(
焊料筒头手册)
名称
维护治具
料架
2.
将印刷装置设置到维护治具上。
•
设置印刷装置时，请将料架置于上方。
3.
拧松两侧的用于固定料架座的螺丝，将板
扳向外侧。
名称
料架座
板
4.
将料架座旋转 180
°
后打开，将整个支座从
印刷装置上取下。
∗
请注意，如果料架内存有焊料，打开料架座时
会将料架内的焊料带出。
下一页
1E4C-427P
1
2
1E4C-428P
1
2
1E4C-429P
1E4C-430P
1E3C-C-MMA01-A02-00
