SP 80/SP 60 维修手册 1.5 560 小时检查 (1 个月一次 ) Page 1-53 通知 即使按 [ 放出溶剂空气 ] ， 溶剂也不出来时， 在初始状态下， 如果气压过低， ( 溶剂 ) 将不能 从作用泵中送出。 1. 请将气压设为 0.2 MP a ( 较高 ) ，吐出溶剂。 2. 按照步骤 17. 确认吐出宽度是否合适。 5. 按 [ 溶剂管空气排出 ] 。 • 放出溶剂胶管中的空气。 6. 将清扫装置返回主体内。 …

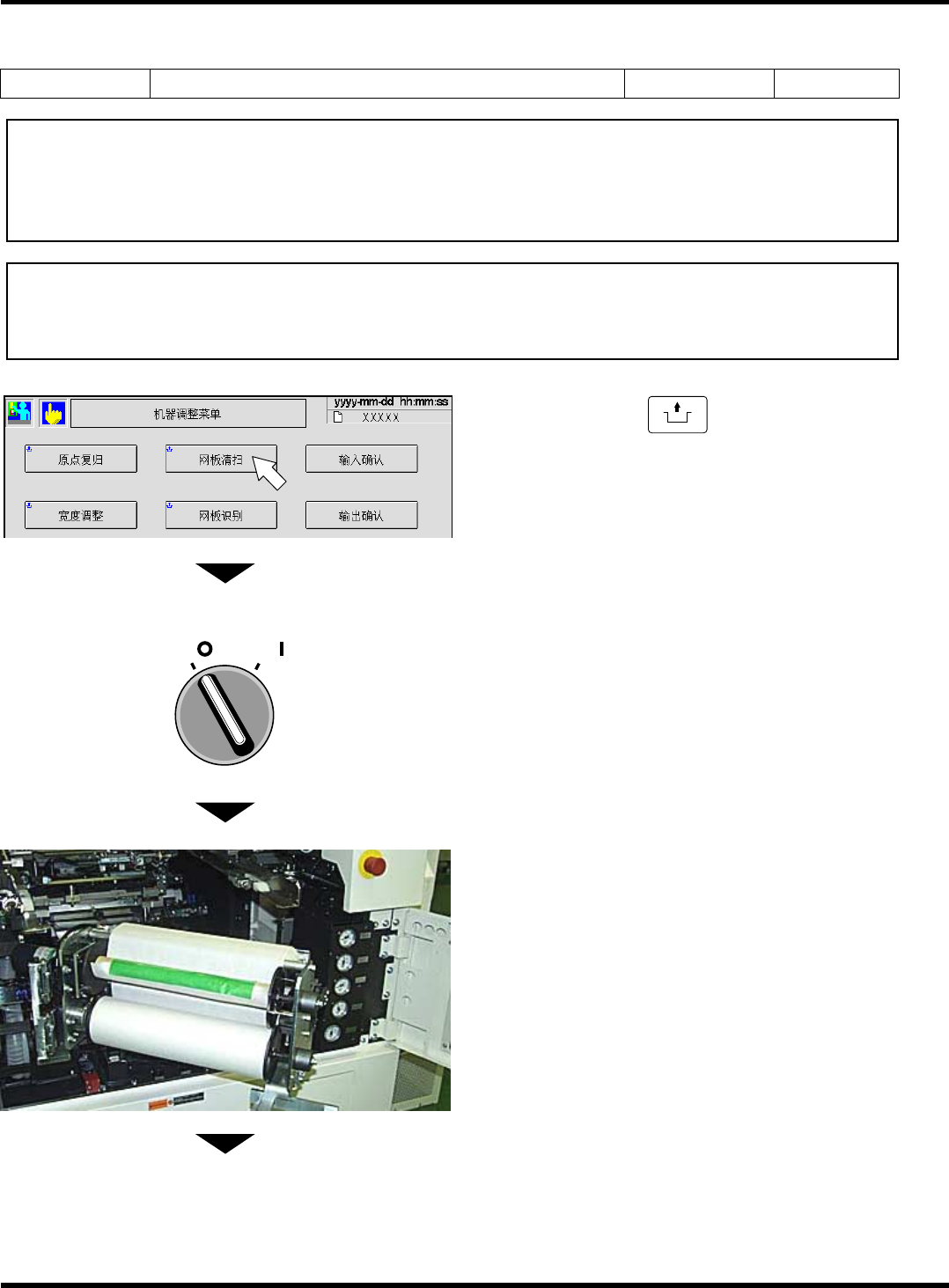

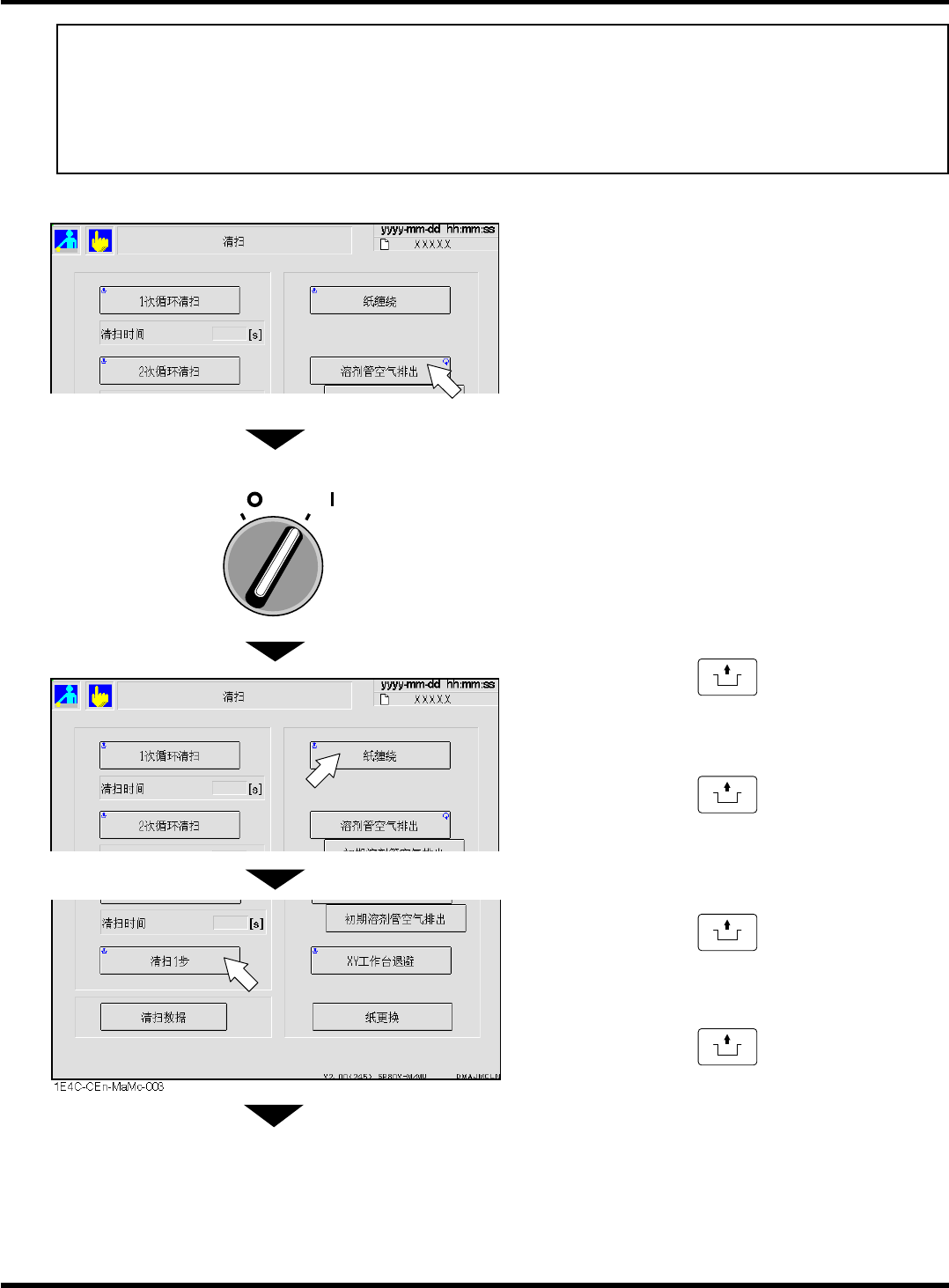

SP80/SP60
维修手册
1.5 560 小时检查 (1 个月一次)
Page 1-52
1.5.5
作用泵气压的确认
作用泵气压的确认作用泵气压的确认
作用泵气压的确认
使用工具 棉纱布等 需要时间 3 ~ 5 分钟
通知
本维护是在电源开关置 ON 的状态下进行的作业。在可动部内进行作业时请务必打开
安全盖。
(安全盖打开，可动部电机的电源将被切断。)
通知
在确认作用泵的气压之前，请将清扫数据的 1 往复模式 (前进) 的「方式」设为「湿式」，
将「吸引」设为「OFF」。确认完气压后，请将清扫数据修正为原来的数据。
1.
按操作面板的
UNLOCK
+ [网板清扫]。
•
将显示 <清扫> 画面。
•
将 XY 工作台移向前侧。
2.
将伺服开关置于 OFF。
3.
打开前盖。
4.
打开中央安全盖，拉出清扫装置。
下一页
OFF ( )
ON ( )
SERVO
1D3C-418P
1D3C-CEn-Ma-001
1E3C-C-MMA01-A02-00
SP80/SP60
维修手册
1.5 560 小时检查 (1 个月一次)
Page 1-53
通知
即使按 [放出溶剂空气]，溶剂也不出来时，在初始状态下，如果气压过低，(溶剂) 将不能
从作用泵中送出。
1.请将气压设为 0.2 MPa (较高)，吐出溶剂。
2.按照步骤 17.确认吐出宽度是否合适。
5.
按 [溶剂管空气排出]。
•
放出溶剂胶管中的空气。
6.
将清扫装置返回主体内。
7.
关闭前面和中央的安全盖。
8.
将伺服开关置于 ON。
9.
按操作面板的
UNLOCK
+ [纸缠绕]。
•
被溶剂浸湿的纸将被缠绕起来。
10.
按操作面板的
UNLOCK
+ [纸缠绕]。
﹡请确认吸引部分的纸是否干燥。
11.
按操作面板的
UNLOCK
+ [清扫 1 步]。
12.
按操作面板的
UNLOCK
+ [是]。
•
清扫装置将会移动到清扫开始位置。
下一页
OFF ( )
ON ( )
SERVO
1E4C-CEn-MaMc-003
1E4C-CEn-MaMc-003
1E3C-C-MMA01-A02-00
SP80/SP60
维修手册
1.5 560 小时检查 (1 个月一次)
Page 1-54

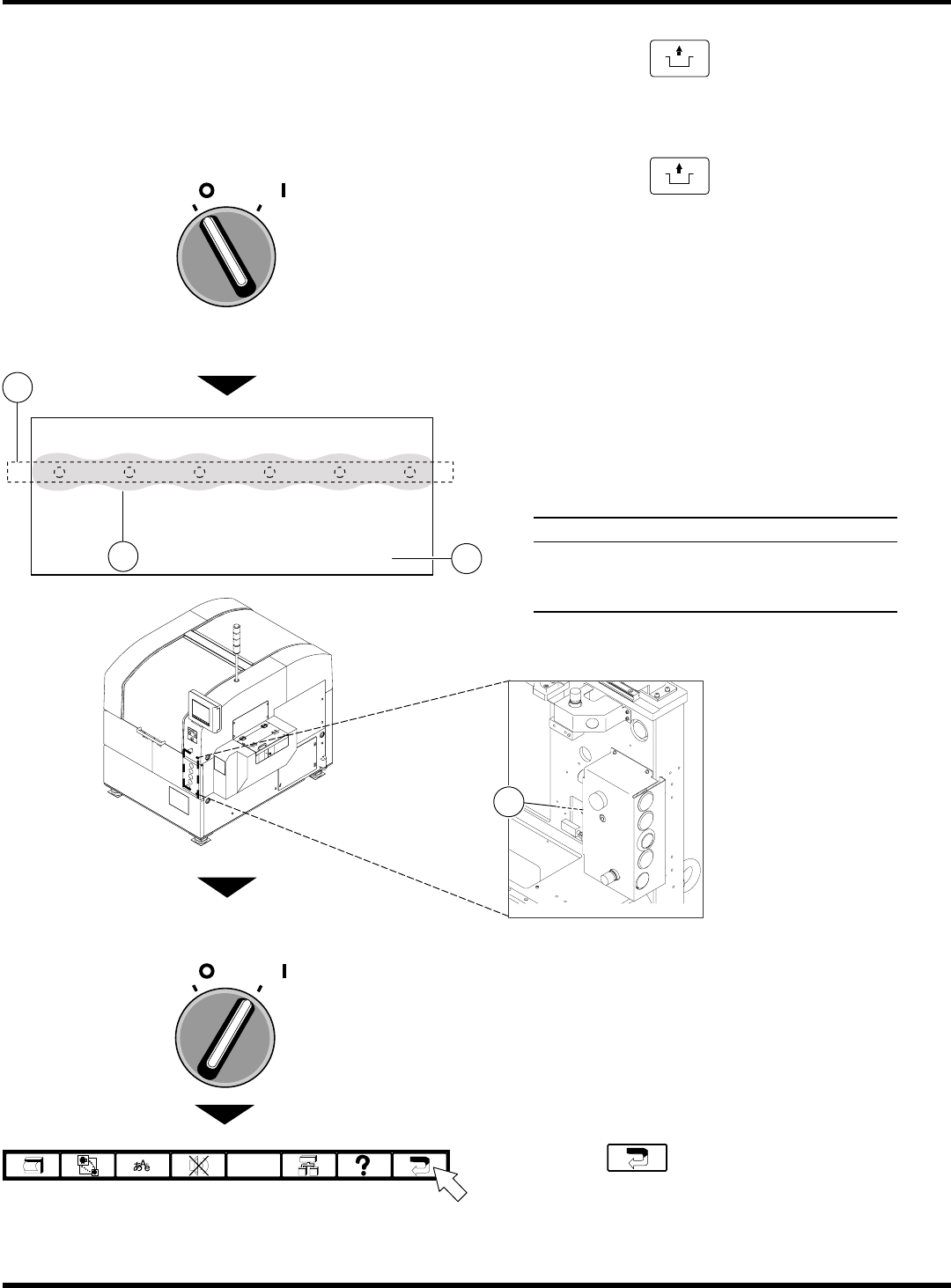

13.
按操作面板的
UNLOCK
+ [是]。
•
溶剂将会被吹到清洁纸上，吸引部将会上升。
14.
按操作面板的
UNLOCK
+ [否]。
•
清扫装置将返回到前侧。
15.
将伺服开关置于 OFF。
16.
打开前面和中央的安全盖。
17.
确认排向清洁纸的溶剂吐出宽度。
∗
如果吐出宽度不是 30 mm
±
5 mm 请打开前侧
盖 SW3 (清扫)，调整调节器
。
名称
溶剂涂敷喷嘴
溶剂
清洁纸
∗
调整结束后，请再次执行步骤 7. ~ 17.。
18.
关闭前面和中央的安全盖。
19.
将伺服开关置于 ON。
20.
按功能键 。
OFF ( )
ON ( )
SERVO
OFF ( )
ON ( )
SERVO
1B4C-436E
1
2
3
1E3C-C-MMA01-A02-00
1D3C-AB
1D3C-439E
4
