SP 80/SP 60 维修手册 1.5 560 小时检查 (1 个月一次 ) Page 1-50 1.5. 3 刮板上升气压的确认 刮板上升气压的确认 刮板上升气压的确认 刮板上升气压的确认 使用工具 需要时间 1 分钟 1. 确认供给气压 。 ∗ 气压为 0. 2 MPa ∗ 如果不是 0. 2 MPa ，请拧松螺母用螺丝进行调 整。 ∗ 调整完后，请务必进行印压示教。 名称 压力计 螺母 螺丝 1D3C-439E …
SP80/SP60
维修手册
1.5 560 小时检查 (1 个月一次)
Page 1-49
5.
请清扫滚珠丝杠并注油。
名称
X 轴滚珠丝杠
Y 轴滚珠丝杠
1.X 轴滚珠丝杠
请向总注入口注油。
名称
X 轴滚珠丝杠润滑脂注入口
2.Y 轴滚珠丝杠
请向总注入口注油。
名称
Y 轴滚珠丝杠润滑脂注入口
6.
注油完成后，请按照步骤 4.将卸下的盖重
新装上。
1D3C-436E
1
2
1D3C-422P
1
1D3C-422P
1
1E3C-C-MMA01-A02-00
SP80/SP60
维修手册
1.5 560 小时检查 (1 个月一次)
Page 1-50
1.5.3
刮板上升气压的确认
刮板上升气压的确认刮板上升气压的确认
刮板上升气压的确认
使用工具
需要时间 1分钟

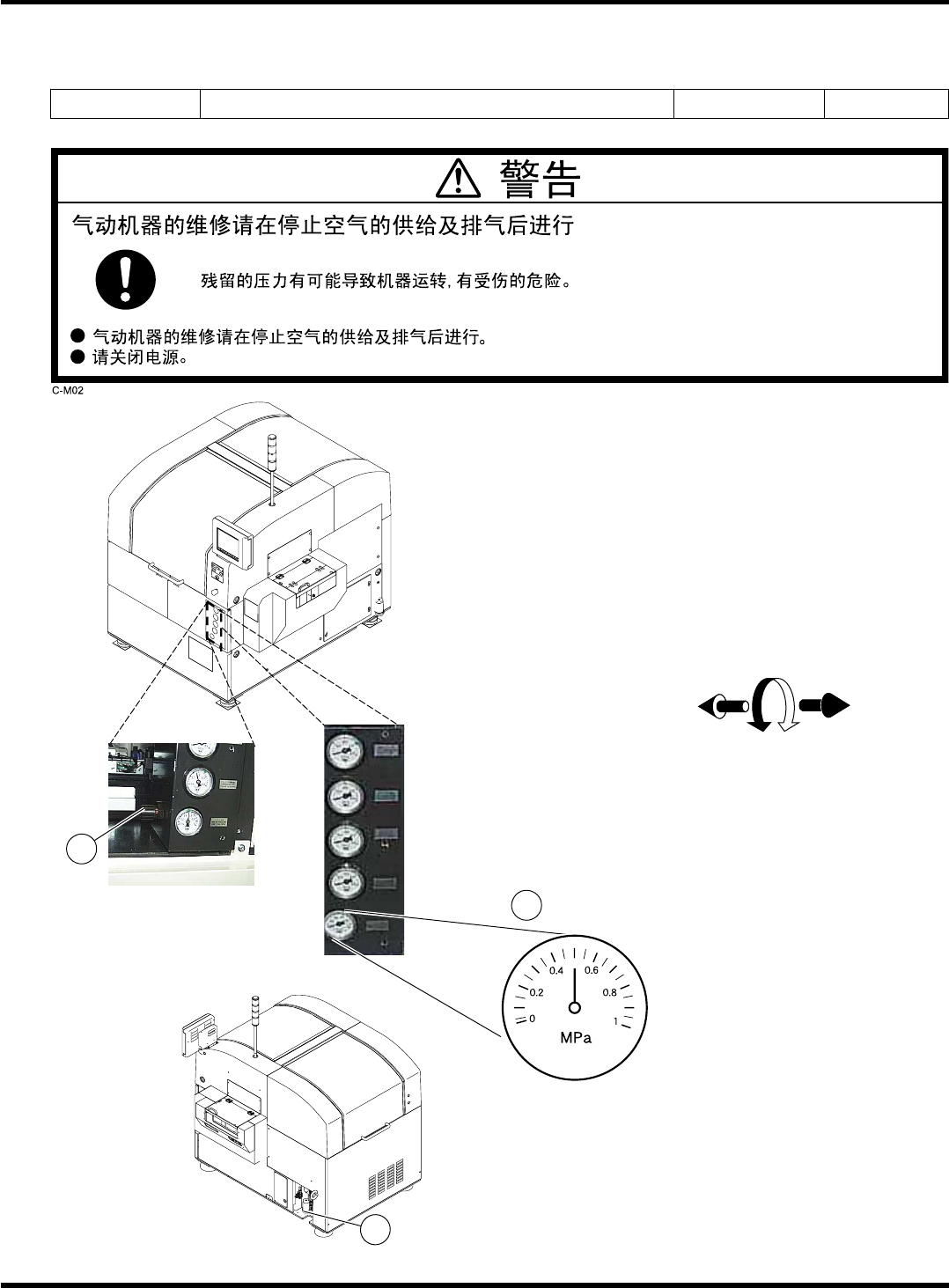

1.
确认供给气压
。
∗
气压为 0.2 MPa
∗
如果不是 0.2 MPa，请拧松螺母用螺丝进行调
整。
∗
调整完后，请务必进行印压示教。
名称
压力计
螺母
螺丝
1D3C-439E
3
2
1D3C-AB
1D3C-061P
1
1E3C-C-MMA01-A02-00
SP80/SP60
维修手册
1.5 560 小时检查 (1 个月一次)
Page 1-51
1.5.4 MR
装置的检查
装置的检查装置的检查
装置的检查
(
开始作业时
开始作业时开始作业时
开始作业时
)
使用工具
需要时间 1分钟
1.
确认供给气压
。
∗
供给气压规定值
0.49 MPa ~ 0.78 MPa
∗
请确认气压是否在规定值范围内。
如果在规定值之外，请使用手柄
将气压调整
到规定值之内。
•
手柄操作方法
压力计
2.
检查排水回收容器
。
∗
如果在排水容器内积有一半左右的水，请将其
废弃。
1:
锁定解除
2:
调整
3:
锁定
1E3C-AC
3
3
2
1
1
1D3C-AB
1D3C-061P
1D3C-415P
2
AAA0045B
