SP 80/SP 60 维修手册 1.4 140 小时检查 ( 一周一次 ) Page 1-35 1.4 140 小时检查 小时检查 小时检查 小时检查 ( 一周一次 一周一次 一周一次 一周一次 ) 1.4. 1 网板清扫吸引部的清扫 网板清扫吸引部的清扫 网板清扫吸引部的清扫 网板清扫吸引部的清扫 请进行吸引部的清扫。 使用工具 六角扳手 4 mm 需要时间 10 分钟 1. 将电源置于 OFF 状态的同时， 空气供给也 要停止。 …

100%1 / 33
SP80/SP60
维修手册
1.3 24 小时检查 (日常)
Page 1-34
1.3.7
刀刃的清扫
刀刃的清扫刀刃的清扫
刀刃的清扫
(
结束作业时
结束作业时结束作业时
结束作业时
)
结束作业时，如果焊料溢出焊料筒头 (选购件) 的刀刃的外侧，请进行清扫。如果让焊料在此部分
残留，焊料会变硬，在下次生产时会引起印刷不良。
使用工具 维护治具、塑料平铲子 需要时间 3 ~ 5 分种
1.
取出印刷装置。
(
焊料筒头手册)
2.
将印刷装置设置到维护治具。
3.
确认焊料是否溢出刀刃的外侧，如果溢出，
请用塑料平铲子等工具将附着的焊料擦
掉。
∗
请不要使用金属平铲子。那样会损坏刀刃。
1E4C-438P
1E4C-414P
1E3C-C-MMA01-A02-00
SP80/SP60
维修手册
1.4 140 小时检查 (一周一次)
Page 1-35
1.4 140
小时检查
小时检查小时检查
小时检查
(
一周一次
一周一次一周一次
一周一次
)
1.4.1
网板清扫吸引部的清扫
网板清扫吸引部的清扫网板清扫吸引部的清扫
网板清扫吸引部的清扫
请进行吸引部的清扫。
使用工具 六角扳手 4 mm 需要时间 10 分钟
1.
将电源置于 OFF 状态的同时，空气供给也
要停止。
∗
请锁定电源开关和主气阀。
2.
打开前面安全盖。
3.
打开中央安全盖，将清扫装置拉到前侧。
名称
清扫装置
4.

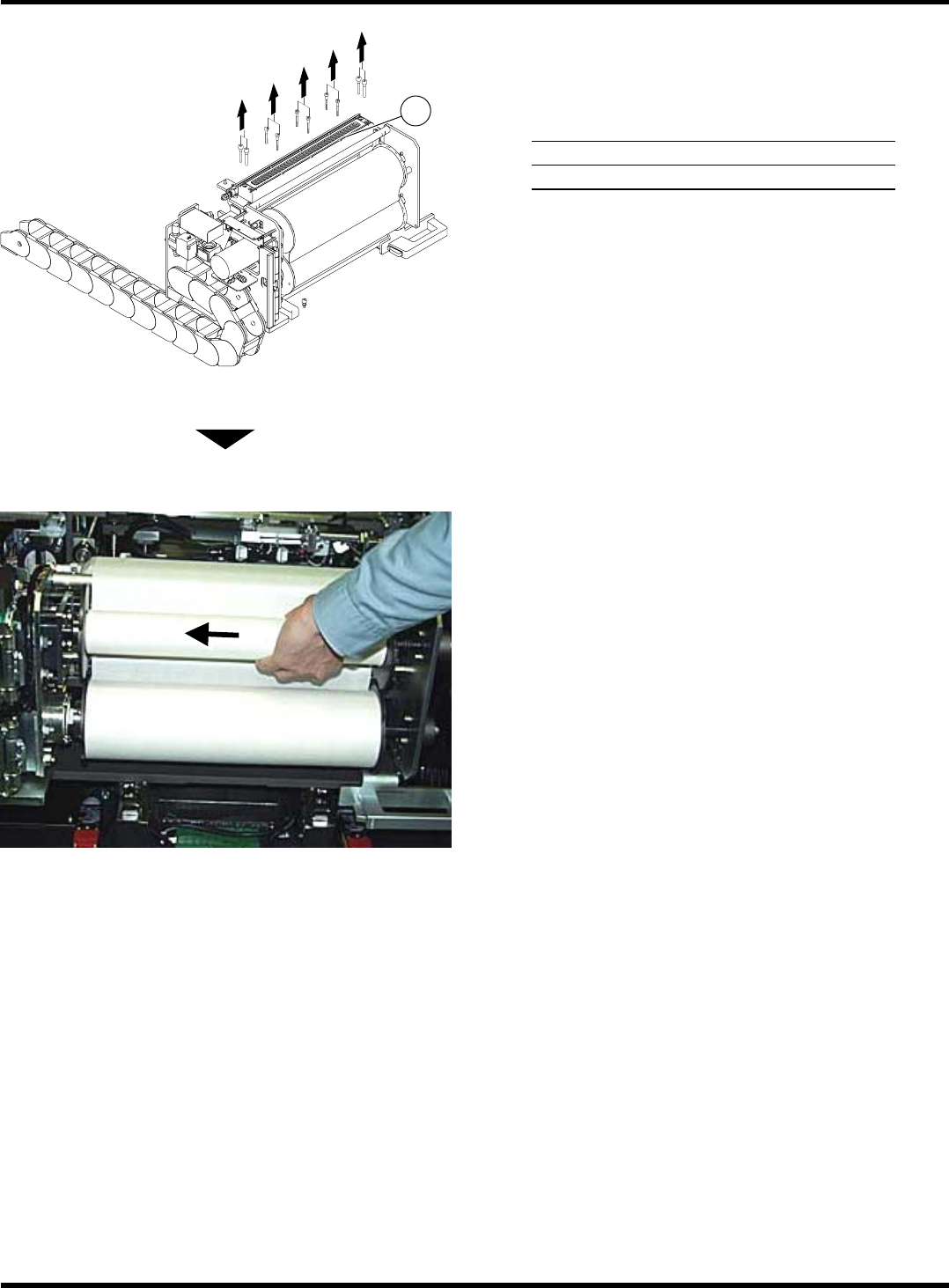

取下卷绕侧纸管 (上侧)。
∗
将纸管取出移向压纸杆侧，确认离开铰链侧突
起后，将纸管从其左侧拉向前侧并取下。
∗
请将取下的纸管放到不妨碍作业的位置。
•
从铰链侧突起部
向右移动直至离开。
下一页
名称
铰链侧突起部
1D3C-420P
1D3C-418P
1
R
E
S
E
T
O
F
F
O
N
T
R
I
P
P
E
D
1D3C-040E
1D3C-419P
1
1
2
1E3C-C-MMA01-A02-00
SP80/SP60
维修手册
1.4 140 小时检查 (一周一次)
Page 1-36
5.
取出喷嘴。
∗
卸下喷嘴部的六角螺栓 (10 个) 并将其从吸引
部取下。(参照左图)
名称
喷嘴
6.
清扫喷嘴。
∗
用 IPA 或酒精将棉纱布等弄湿进行擦拭。或者
清洗。
∗
在清扫完成后设置喷嘴之前，请进行充分的干
燥。
7.
清扫后，安装喷嘴。
8.
安装纸管。
∗
按照与步骤 4相反的顺序将纸管安装到装置上。
∗
将纸管插入清扫装置铰链侧的突起。
9.
将清扫装置返回到主体内。
10.
关闭前面和中央的安全盖。
1D3C-419P
1D3C-434E
1
1E3C-C-MMA01-A02-00
