SP 80/SP 60 维修手册 1.5 560 小时检查 (1 个月一次 ) Page 1-47 3. 皮带张力的调整 搬送传送带 1. 将固定发动机托架的 4 根螺丝拧松。 2. 上下移动发动机托架进行张力调整，然后 拧紧螺栓。 1D3C-414P 1E3C -C-MMA01 -A02-0 0
SP80/SP60
维修手册
1.5 560 小时检查 (1 个月一次)
Page 1-46
2.
皮带张力的检查
A) 计测位置
请在跨距的中央部进行计测。
搬送传送带
基板定位升降机
B) 计测方法
请计测使用推拉规
以规定的压紧负荷 (F)
压住皮带时皮带的挠曲度 (
δ
)
是否适当。
压紧负荷和挠曲度
基板传送带左 基板传送带右
压紧负荷 F
(N)
1.96 1.96
挠曲度
δ
(mm)
4
±
0.5 2.5
±
0.5
张力的调整
根据检查的结果，如果皮带的张立过大或不足时，请参照下一页，调整张力。
443C-327E
2
3
1
1D3C-181CC0
1D3C-X039
K
1E3C-C-MMA01-A02-00
SP80/SP60
维修手册
1.5 560 小时检查 (1 个月一次)
Page 1-47
3.
皮带张力的调整

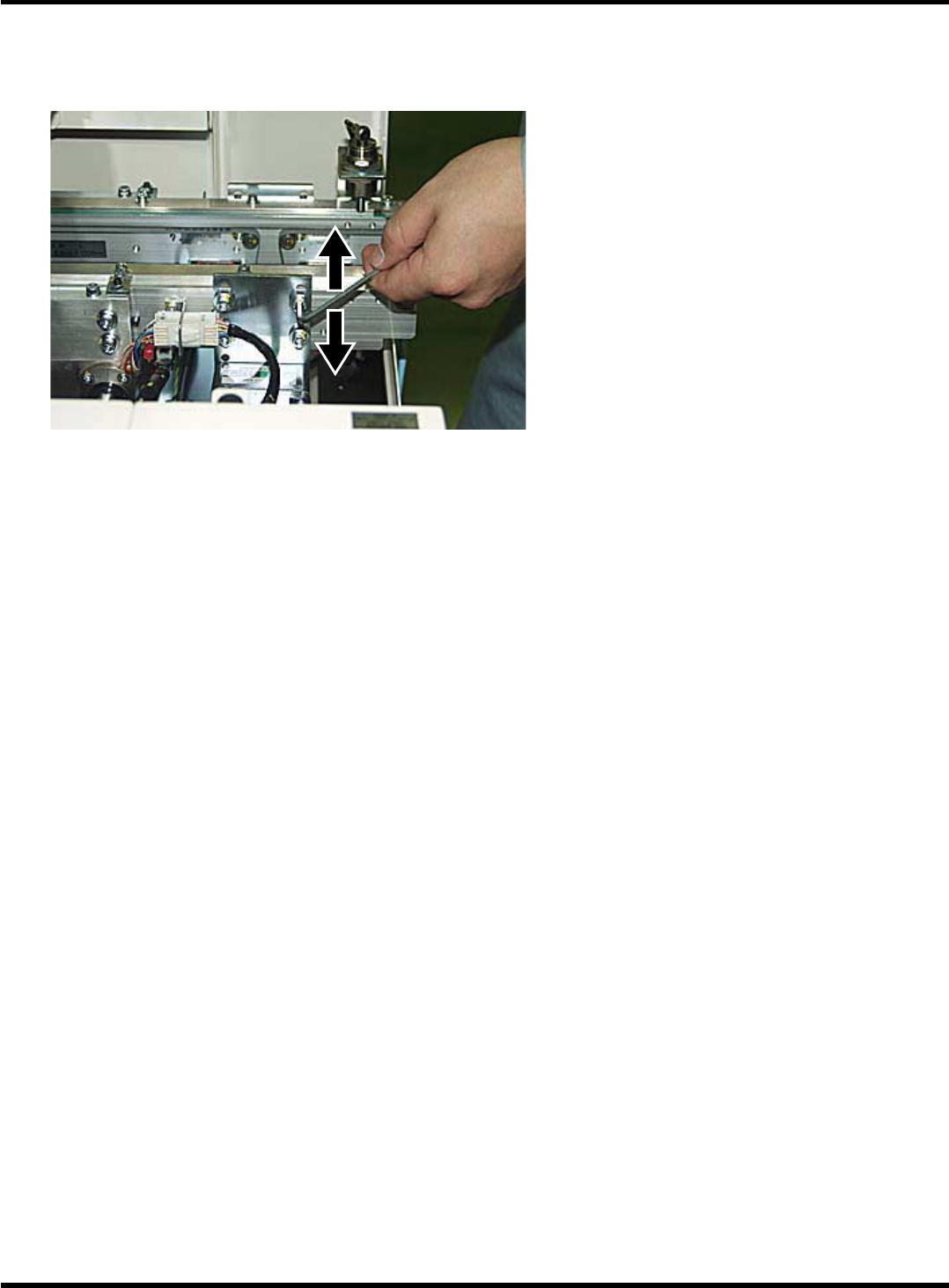

搬送传送带
1.
将固定发动机托架的 4 根螺丝拧松。
2.
上下移动发动机托架进行张力调整，然后
拧紧螺栓。
1D3C-414P
1E3C-C-MMA01-A02-00
SP80/SP60
维修手册
1.5 560 小时检查 (1 个月一次)
Page 1-48

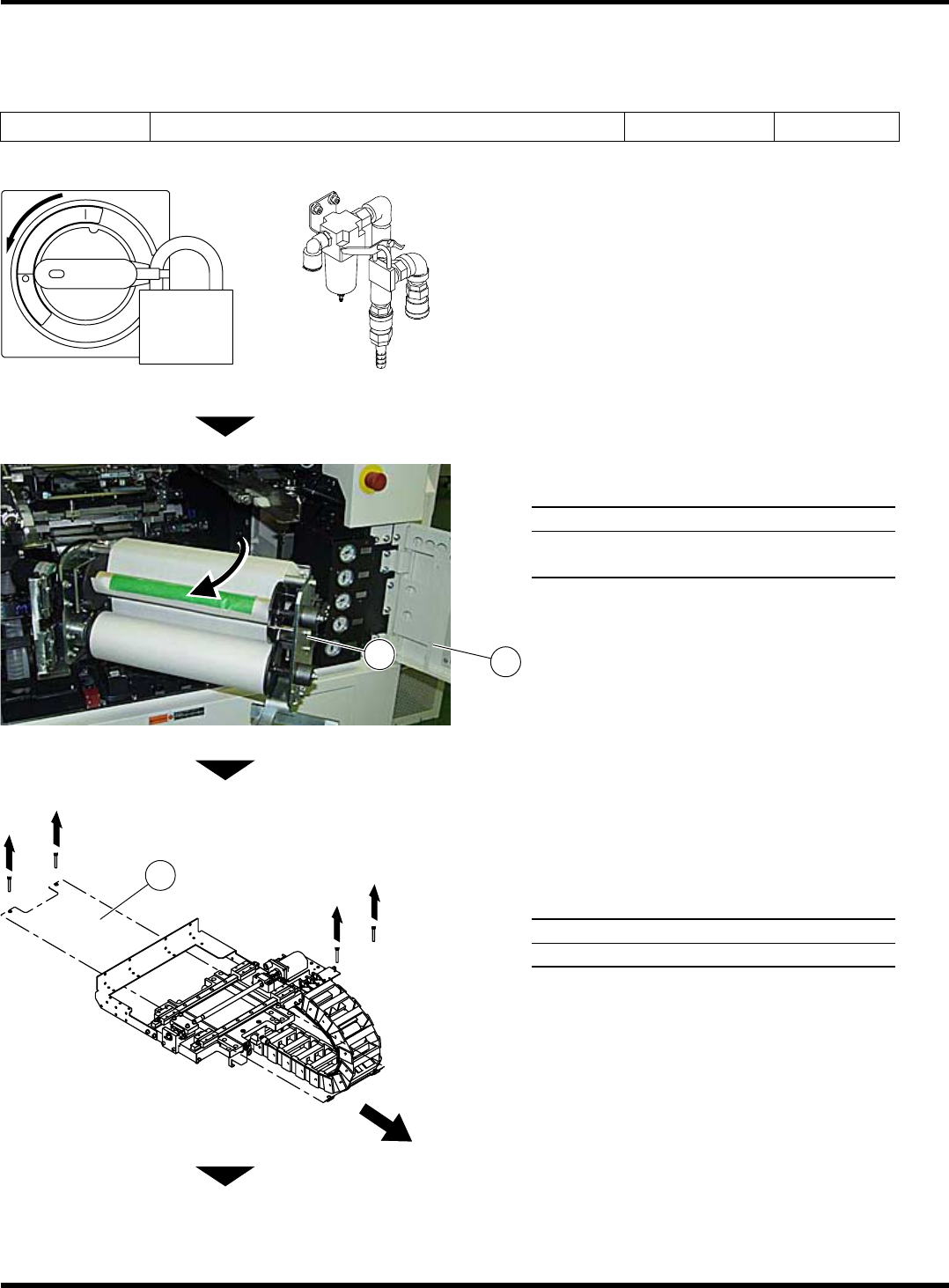

1.5.2 XY
工作台
工作台工作台
工作台
(
滚珠丝杠
滚珠丝杠滚珠丝杠
滚珠丝杠
)
的清扫和注油
的清扫和注油的清扫和注油
的清扫和注油
本装置用于将基板移向识别位置、印刷位置。请按照步骤对其进行清扫并注油。
使用工具 六角扳手 4 mm 需要时间 15 分钟
1.
将电源置于 OFF 状态的同时，空气供给也
要停止。
∗
请锁定电源开关和主气阀。
2.
打开前面安全盖。
3.
打开中央安全盖，将清扫装置拉向前侧。
名称
中央安全盖
清扫装置
4.
卸下盖。
∗
卸下六角螺栓 (4 根)，将盖滑向前侧并将其卸
下。
名称
盖
下一页
1D3C-435E
1
1D3C-418P
2
1
R
E
S
E
T
O
F
F
O
N
T
R
I
P
P
E
D
1D3C-040E
1E3C-C-MMA01-A02-00
