7 Stromversorgung

7.3 Spannungsübersicht - Blockdiagramme

104 Technisches Training FSE SIPLACE TX-Series 08/2018

7.3.5 24VDC geschaltet und ungeschaltet

Sicherungen 1-3 und 5-10

Spannung Typ Sicherung Verwendung

24VDC Ungeschaltet F1 Spannung MGCU1

24VDC Ungeschaltet F2 Spannung MGCU2

24VDC Ungeschaltet F3 Spannung für externen Service / Lüfter

(Reserve-E/A & optional)

24VDC Ungeschaltet F5 Spannung Steuerrechner (PC)

24VDC Ungeschaltet F6 Spannung Monitore / CIN (CAN-Schnittstelle)/ PC

(optional)

24VDC Ungeschaltet F7 Spannung Transportsteuerung (TSP-420M) mit

interner Mikrosicherung

24VDC Ungeschaltet F8 Nicht benutzt

24VDC Ungeschaltet F9 Nicht benutzt

24VDC Ungeschaltet F10 Für interne Diagnose der Stromversorgung

7 Stromversorgung

7.3 Spannungsübersicht - Blockdiagramme

Technisches Training FSE SIPLACE TX-Series 08/2018 105

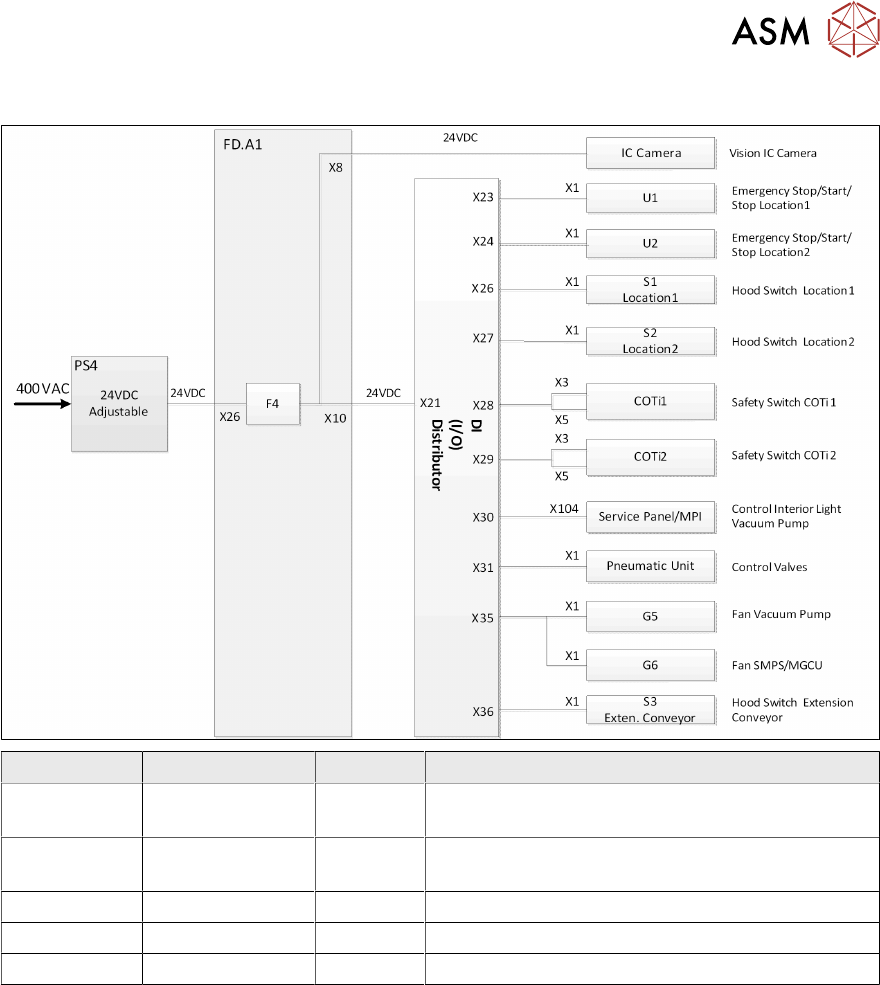

Sicherung 4

Spannung Typ Sicherung Verwendung

24VDC Ungeschaltet F4 Versorgung Sicherheitskreis (Nothalt, Sicherheits-

schalter, Start- / Stopp-Taster etc.)

24VDC Ungeschaltet F4 Versorgung Pneumatikeinheit (Proportionalventil /

Hauptdruckventil)

24VDC Ungeschaltet F4 Versorgung NOT-HALT-Taster R/L

24VDC Ungeschaltet F4 Versorgung Tischsicherheitsschalter 1/2

24VDC Ungeschaltet F4 Versorungsspannung Vision (IC-Kamera)

7 Stromversorgung

7.3 Spannungsübersicht - Blockdiagramme

106 Technisches Training FSE SIPLACE TX-Series 08/2018

Sicherung F11 - F13

Spannung Typ Sicherung Verwendung

24VDC Geschaltet F11 Versorgungsspannung für Sicherheitsrelais (CSB)

24VDC Geschaltet F12 Interne Versorgungsspannung für

Sicherheitssteuerung

24VDC Ungeschaltet F13 Interne Versorgungsspannung für Diagnose

FD.A1 (24V / 3,3V)

7.3.6 28VDC ungeschaltet

Spannung Typ Sicherung Verwendung

28VDC Ungeschaltet F22 Versorgungsspannung FCU an Stellplatz 1 (min.

26,8V)

28VDC Ungeschaltet F23 Versorgungsspannung FCU an Stellplatz 2 (min.

26,8V)

Wenn die PS3 nicht korrekt auf die 28VDC eingestellt ist (min. Ausgangsspannung 26,8V),

funktioniert die FCU nicht zuverlässig!
