2 Übersicht über die Maschine
2.4 Übersicht über die Hauptkomponenten
20 Technisches Training FSE SIPLACE TX-Series 08/2018
Shuttle
●
TX-Maschinen ab Seriennummer ≥ TA500
●
TX micron-Maschinen
Der Strom zum Shuttle wird von der TX-
Maschine geliefert, das Shuttle wird von
der TX-Maschinensoftware gesteuert.
Hinweis:
Für den Eingang ist eine Kombination aus
Shuttle und optionalem LP-Barcode möglich.
Für den Ausgang ist die Kombination aus Shutt-
le und Transporterweiterung nicht möglich.
Weitere Optionen
Abwurfplatte Bauelemente in eine Abwurfschale mit einer
Größe von 110mm x 70mm abgeworfen wer-
den.
Eingabeband-Verlängerung Für Barcodeleser erforderlich
Ausgabebandverlängerung Für JTF-ML erforderlich
Innenraumbeleuchtung Für Servicearbeiten
Reconfiguration-Kit für LDU-X
Zweite Lichtschranke im Bestückbereich des
Transports
Zum Betrieb im Convoy-Modus
LP-Barcode-Leser Auf der Eingabebandverlängerung
GlueFeeder Glue-Anwendung mit maximaler Präzision
Smart Pin Support Vorbereitet für TX V2
Option Lange Leiterplatte (engl. Long Board
Option)
Vorbereitet für TX V2
TX micron-Konfigurationen
TX micron ist in den folgenden Konfigurationen verfügbar:
TX2i micron und TX2 micron (20 / 25 μm) oder TX2i micron 15 μm mit einer Lizenz.
TX micron 20 / 25 µm (Standard) TX micron 15 µm
X/Y Glasmaßstab / Lesekopf X/Y Glasmaßstab / Lesekopf
Sensormodul X/Y Sensormodul X/Y
X-Markenleiste X-Markenleiste
C&P20 M2 / CPP M C&P20 M2 / CPP M
Vakuum-Tooling-Option Vakuum-Tooling-Vorbereitung Transport TX
(Steifigkeit Hubtisch)
Steifigkeit Hubtisch Basic Pack Vakuum-Tooling
Lizenz TX micron 15µ 3Sigma Maschinenan-
schluss
Kundenspezifisches Vakuum-Tooling mit Y-
Markenleiste
Optional:
Vakuum-Tooling TX micron (zur Messung der
Genauigkeit mit der neuen ACT-Platine)
Weitere Optionen und Details siehe Betriebsanleitung.
2 Übersicht über die Maschine
2.5 TX V2 - Hauptunterschiede
Technisches Training FSE SIPLACE TX-Series 08/2018 21

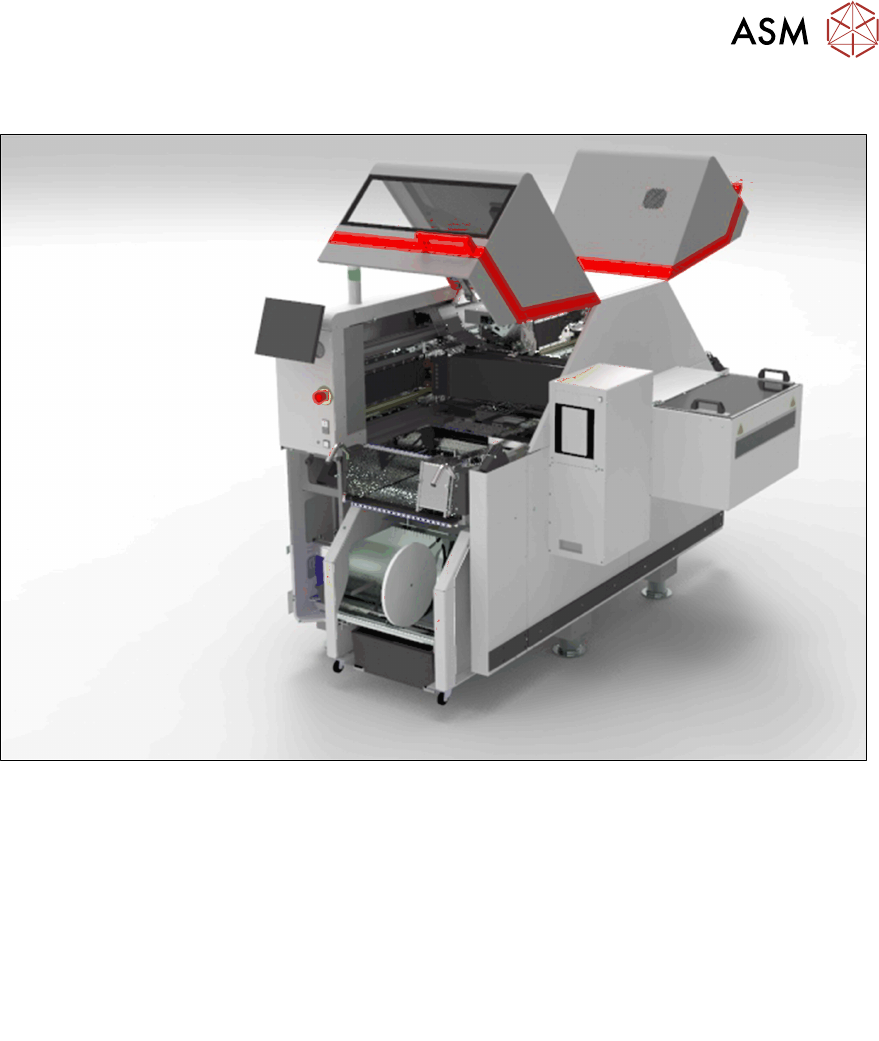

2.5 TX V2 - Hauptunterschiede
●
C&P20 P2-Kopf mit SST 48
●
Erhöhung der Geschwindigkeit um bis zu
23%
●
Multi-Touch-Monitor
●
Reduktion der Stromaufnahme um bis zu
30 %
●
Schnellerer und verbesserter Förderer
●
Vorbereitet für Smart Pin Support
●
Vorbereitet für Option Lange Leiterplatte
●
Schütz-Sicherheitsabschaltung (CSB)
SMPSV2
●
27V Stromversorgungseinheit PS6 für die
Versorgung der Feeder Control Unit
●
Verteil- und Sicherungs-BG kpl. TXV2
●
Schlepp-Interface, Portal-Interface & Kopf-
Interface TXV2
2 Übersicht über die Maschine
2.5 TX V2 - Hauptunterschiede
22 Technisches Training FSE SIPLACE TX-Series 08/2018

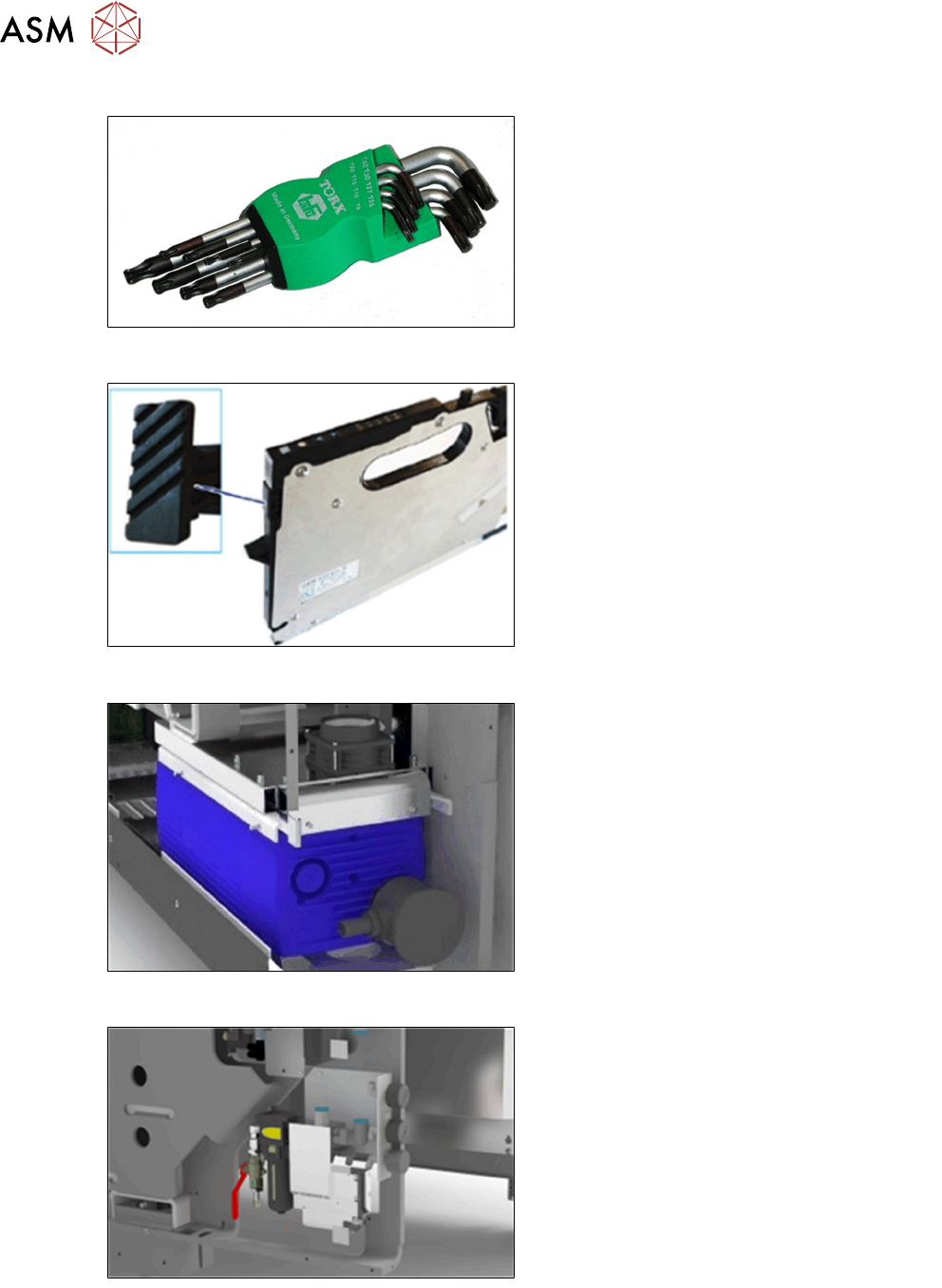

Tool
●
In der SIPLACE TX Version 2 sind in ers-
ter Linie Torx-Schrauben eingesetzt.
Xi-Förderer
●
Der Smart Feeder Xi kann leicht an sei-
nem Griff erkannt werden.
●
Der Smart Feeder Xi wird benötigt, um die
beste Leistung für die TX2iV2 mit
C&P20P2 zu erzielen.
Vakuumpumpe
●
Frequenzumrichter-Option für die Vakuum-
pumpe. Frequenzumrichter zur Reduktion
der Stromaufnahme.
●
Pumpe standardmäßig mit 380-440Volt.
●
An Maschinen mit 120Volt kann die Pum-
pe nicht mehr von Stern auf Dreieck umge-
stellt werden.
●
Pumpensteuerung hinter dem Hauptschal-
ter.
Pneumatik
●
Druckluft und Vakuumverteilung.
●
Proportionalventil.
●
Anschlusskonzept/-system für Vakuum-
pumpe.
