10 JTF-ML
10.2 JTF (JEDEC Tray Feeder) - Technische Daten
176 Technisches Training FSE SIPLACE TX-Series 08/2018
10.2 JTF (JEDEC Tray Feeder) - Technische Daten
Auszug aus der JTF-Spezifikation
Beschreibung Daten
Elektrik 24 VDC +/- 10% - 3 A (Spitze), 0,4 [A] Standby, 1 [A]
während des Tray-Tausches
Kommunikation Seriell RS-232, ASCII-Protokoll
Pneumatik 5,2 – 9 bar (75-130 PSI), < 28,3 Liter/Minute
JEDEC-Tray-Kapazität 18 dünne Standard-JEDEC-Trays
14 dicke JEDEC-Trays
Standard-JEDEC-Tray-Typ JEDEC Standard Nr. 95-1, IEC 60286-5
Tray-Tausch (langsam) für
empfindliche Bauelemente
Ungefähr 30 - 50% langsamer als beim schnellen Tausch
Gesamtgewicht aller Trays 2,7 kg gesamt
Max. Gewicht pro Tray 550 g +/- 10%
Maximale Kraft auf das Tray 2 N
BE-Größe vs. Taschengröße JEDEC Standard Nr. 95-1
Vollständige Angaben zur Spezifikation finden Sie in der Betriebsanleitung, die mit Ihrem JTF
ausgeliefert wurde.
Auszug aus der Tray-Spezifikation
Tray-Breite 135,9 mm + 0,25/ -0,13 mm
Tray-Länge 322,6 + 0,25/ -0,13 mm
Dicke der dünnen Trays 7,62 mm +/- 0,2 mm
Dicke der dicken Trays 12,19 mm +/- 0,2 mm
Max. Gewicht des Trays 550 g
Tray-Maximum im Magazin 2,7 kg, 150g pro Tray für 18 Trays
Wölbung** Unter 0,8mm über die gesamte Oberfläche
** Wichtig ist, dass die Flachheit / Wölbung von 0,8mm nicht überschritten wird. Trays mit einer
größeren Wölbung verursachen einen Stau. Darüber hinaus ist es wichtig, schwer beladene Trays
auszubalancieren. Der Schwerpunkt muss in der Mitte des Trays liegen.
10 JTF-ML
10.3 JTF (JEDEC Tray Feeder) - Betrieb
Technisches Training FSE SIPLACE TX-Series 08/2018 177
10.3 JTF (JEDEC Tray Feeder) - Betrieb

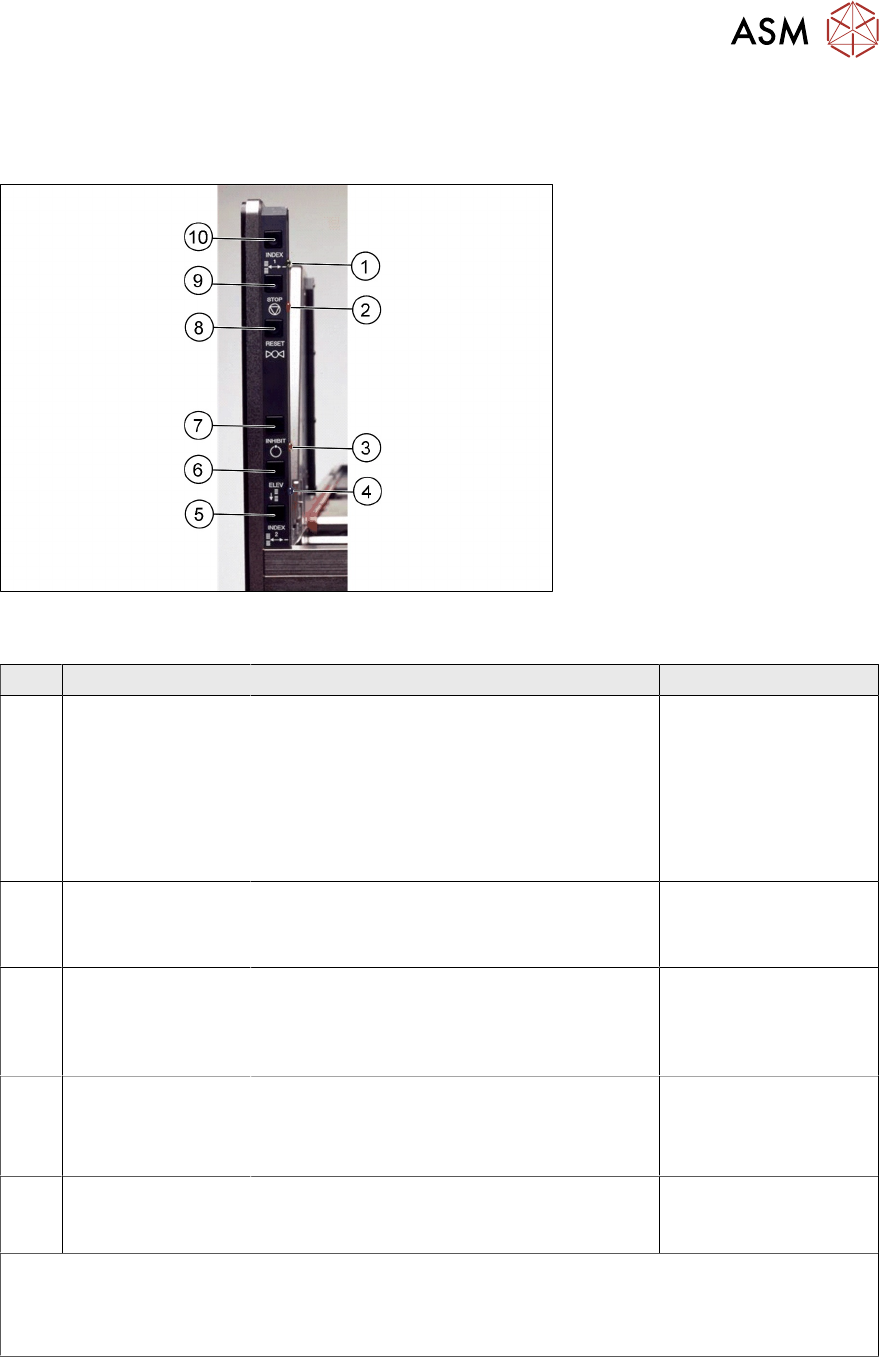

10.3.1 Übersicht
1. LED grün
2. LED rot
3. LED gelb
4. LED blau
5. Index 2
6. Elevator-Taste
7. Inhibit-Taste
8. Reset-Taste
9. Stopp-Taster
10. Index 1
10.3.2 Tastenbeschreibung
Nr. Pos. Beschreibung Bemerkungen
1 Index 1 & 2
●
Index 1 und 2, gleichzeitig gedrückt,
lösen einen Tray-Wechsel aus. Das
nächste Tray in Folge wird präsentiert.
●
Nach dem letzten Tray fährt das
Magazin nach unten und wartet.
●
Öffnen/Schließen Sie die Tür, um
fortzufahren.
Im Produktionsmodus
nicht aktiv.
2 Stopp-Taster
●
Die Stop-Taste stoppt sofort die
Luftzufuhr und die Motoren.
●
Ein Signal wird an den Host geschickt.
Im Produktionsmodus
aktiv.
3 Reset-Taste
●
Der Reset-Knopf setzt den Förderer
nach einer Stop- oder Fehler-Kondition
wieder zurück.
●
Ein Signal wird an den Host geschickt.
Im Produktionsmodus
aktiv.
4 Inhibit-Taste
●
Verhindert, dass der Förderer einen
Tray-Wechsel-Befehl vom Host
empfängt; erneutes Drücken schaltet
Inhibit aus.
Im Produktionsmodus
aktiv.
5 Elevator down
●
Ermöglicht den Tausch einzelner Trays
während des Betriebs, ohne die
Produktion zu unterbrechen.
Im Produktionsmodus
nicht aktiv.
Dauerlauf
Ziehen Sie das Netzkabel vom JTF ab; halten Sie die Inhibit-Taste gedrückt (4) und stecken Sie
das Kabel für mehrere Sekunden an; der JTF beginnt einen Dauerlauf, bis die Stop-Taste
gedrückt (2) oder das Kabel abgezogen wird.
10 JTF-ML
10.4 JTF (JEDEC Tray Feeder) - Energieversorgung und Kommunikation
178 Technisches Training FSE SIPLACE TX-Series 08/2018
10.3.3 LED-Anzeige
Nr. LED / Status Beschreibung
7 Grüne LED
– Ready
An Zeigt an, dass ein Tray erfolgreich die Abholposition erreicht hat.
Ein Signal wird an den Host geschickt. Sobald das Tray die
Abholposition verlässt, erlischt LED.
Aus Nicht bereit, Bauelemente abzuholen oder ein Tray-Wechsel
findet statt.
8 Orange LED
–Stop/Error
An Stoppkondition nach Drücken der Stop-Taste.
Blinken Fehlerkondition. Während des Tray-Wechsel ist ein Fehler
passiert. Das Blinkmuster entspricht einem Code. Das Signal wird
an den Host geschickt. RS232-Fehlercodes prüfen.
Aus Normalbetrieb.
9 Gelbe LED
-Inhibit
An Die gelbe LED zeigt den Inhibit-Status an, ein Signal wird an den
Host gesendet. Der JTF lässt keine Tray-Wechsel zu.
Aus Normalbetrieb.
10 Blaue LED
-Voll / Leer
An Nach Drücken der Index-Taste für das letzte Tray im Magazin
(höchste Slot-Nummer), leuchtet die blaue LED.
Aus Leer war angezeigt, der Lift fährt nach unten. Öffnen und
schließen Sie die Tür, um die Kondition zurückzusetzen.
10.4 JTF (JEDEC Tray Feeder) - Energieversorgung und
Kommunikation
1. Zuführmotor 5. Zylinderklemmung Y
2. Anschluss für Stromkabel 6. Ansteuerplatine
3. Zylinderklemmung X 7. Motor (Hubachse)
4. Zurückstoßeinheit 8. Luftverteiler
