7.10 E-/A-Verteilereinheit
X 3 Dateneingang DI0 bis DI7:
DI_0 Sicherheitskreis_OK "Hoch", wenn der Sicherheitskreis
geschlossen ist (alle Hauben, alle Tische verbunden und E-Stopp
nicht aktiv)
(X22-A3)
DI_1 Reserviert (X33-3)
DI_2 E-Stop 2 "Niedrig", bei E-Stopp 2 aktiv, "Hoch" bei D-Stopp nicht
aktiv
(X24-12)
DI_3 Reserviert (X31-4)
DI_4 PresSens_PV1 Signal Ventil_1 Drucklufteingang "Hoch": Druck
OK.; "Niedrig": Druck zu niedrig (<4,5 bar)
(X31-5)
DI_5 PresSens MainValve"Hoch", wenn eingestellter Druck erreicht ist (X31-6)
DI_6 Reserviert (X30-4)
DI_7 Reserviert
X 4 Dateneingang DI8 bis DI15:
DI_8 Start_Button_1"Hoch", wenn Start-Taster 1 gedrückt ist. (X23-7 / X25-7)
DI_9 Stop_Button_1 "Hoch", wenn Stopp-Taster 1 gedrückt ist. (X23-8 / X25-8)
DI_10 24V_S "Hoch", wenn Status 24V geschaltet erreicht ist, wechselt
von "Niedrig" zu "Hoch", wenn CSB die Betriebsspannung
erreicht hat und die SSK aktiviert ist.
(X22-B4 / X25-13)
DI_11 Start_Button_2"Hoch", wenn Start-Taster 2 gedrückt ist. (X24-7)
DI_12 Stop_Button_2 "Hoch", wenn Stopp-Taster 2 gedrückt ist. (X24-8)
DI_13 PWR_enabled"Hoch", wenn E-Stopp-Kreis geschlossen ist, die
SSK aktiviert ist und die Schutzschalter aktiviert sind.
(X22-B3)
DI_14 EMG_Stop_1 "Niedrig", wenn E-Stopp_1 gedrückt ist. Auch
"Hoch", wenn E-Stopp 1 losgelassen ist.
(X23-12)
DI_15 EMG_Stop_Ext option MTC / WPC
X 5 Dateneingang DI16 bis DI23:
DI_16 Button_COTi_2 Signal von Taster "COT-Insert" an Stellplatz 2.
"Hoch": Taster gedrückt
(X24-9)
DI_17 Hood_2 "Hoch", bei geschlossener Maschinenhaube 2, "Niedrig",
bei geöffneter Maschinenhaube 2
(K2-A1+ / X25-12)
DI_18 Comp_Table_2 "Hoch" bei angedocktem BE-Tisch 2, "Niedrig"
bei fehlendem BE-Tisch.
(X36-2 / X37-13)
DI_19 Hood2_Lock_on "Hoch", Sicherheitsschalter an Haube 2 akti-
viert => Haube kann nicht geöffnet werden
"Niedrig": Sicherheitsschalter an Haube 2 nicht aktiviert => Haube
kann geöffnet werden
(X27-7)
DI_20 Reserviert
DI_21 Reserviert
DI_22 Reserviert
DI_23 Reserviert
7 Stromversorgung
7.10 E-/A-Verteilereinheit
120 Technisches Training FSE SIPLACE TX-Series 08/2018
X 6 Dateneingang DI25 bis DI31:
DI_24 Button_COTi_1 Signal von Taster "COT-Insert" an Stellplatz 1.
"Hoch": Taster gedrückt
(X23-9)
DI_25 Hood_1 "Hoch", bei geschlossener Maschinenhaube 1, "Niedrig",
bei geöffneter Maschinenhaube 1
(K1-A1+ / X26-6)
DI_25 Comp_Table_1 "Hoch" bei angedocktem BE-Tisch 1, "Niedrig"
bei fehlendem BE-Tisch.
(X36-2 / X37-13)
DI_27 Hood1_Lock_on "Hoch", Sicherheitsschalter an Haube 1
aktiviert => Haube kann nicht geöffnet werden
"Niedrig": Sicherheitsschalter an Haube 2 nicht aktiviert => Haube
kann geöffnet werden
(X26-7)
DI_28 Reserviert
DI_29 S_Flap EXCo Option externer Transport
DI_30 Flap lock on Option externer Transport
DI_31 ID EX Co Option externer Transport
X 18 Dateneingang DI32 bis DI39:
DI_32 Fan_G1 Loc.1 Eingang für Lüftersteuerung: "Niedrig":
Lüfterumdrehung OK; "Hoch": Lüfterumdrehung unterhalb des
Schwellwertes
(X34-1)
DI_33 Fan_G2 Cover-1 Eingang für Lüftersteuerung: "Niedrig":
Lüfterumdrehung OK; "Hoch": Lüfterumdrehung unterhalb des
Schwellwertes
(X34-2)
DI_34 Fan_G3 Loc.2 Eingang für Lüftersteuerung: "Niedrig":
Lüfterumdrehung OK; "Hoch": Lüfterumdrehung unterhalb des
Schwellwertes
(X34-3)
DI_35 Fan_G4 Loc.2 Eingang für Lüftersteuerung: "Niedrig":
Lüfterumdrehung OK; "Hoch": Lüfterumdrehung unterhalb des
Schwellwertes
(X34-4)
DI_36 Reserviert
DI_37 Lüfter Stromversorgung
DI_38 Reserviert
DI_39 Reserviert
X 7 Datenausgang DO0 bis DO7:
DO_0 Reserviert (X37-11)
DO_1 SW_Ctrl_On ("Software Release") Die Maschine kann nur
gestartet werden, wenn das Signal "Hoch" ist (24V OK).
(X23-2 / X24-2)
DO_2 Reserviert (X31-8)
DO_3 Pressure_PV1 Signal an Proportional-Ventil_1. "Hoch": Ventil
schaltet Druckluft an; "Niedrig": Ventil nicht geschaltet
(X31-7 (via R15K))
DO_3 Hood_Lock2 "Hoch" Sicherheitsschalterverriegelung an Haube 2 (X27-2)
DO_5 Hood_Lock1 "Hoch" Sicherheitsschalterverriegelung an Haube 1 (X26-2)
DO_6 Reserviert
DO_7 Interior_light "Hoch": Innenraumbeleuchtung "ein", "Niedrig": In-
nenraumbeleuchtung "aus"
(X30-7)
7 Stromversorgung
7.10 E-/A-Verteilereinheit
Technisches Training FSE SIPLACE TX-Series 08/2018 121
X 8 Datenausgang DO8 bis DO15:
DO_8 Reserviert (X37-12)
DO_9 Summer (X32-5)
DO_10 Indicator_1_RD "Hoch" an Anschlussausgang: Signalleuchte_1
leuchtet rot
(X32-4)
DO_11 Indicator_2_RD "Hoch" an Anschlussausgang: Signalleuchte_2
leuchtet rot
(X32-9)
DO_12 Indicator_1_GN "Hoch" an Anschlussausgang: Signalleuchte 1
leuchtet grün
(X32-1)
DO_13 Indicator_2_GN "Hoch" an Anschlussausgang: Signalleuchte 2
leuchtet grün
(X32-2)
DO_14 Indicator_1_YE "Hoch" an Anschlussausgang: Signalleuchte 1
leuchtet gelb
(X32-7)
DO_15 Indicator_2_YE "Hoch" an Anschlussausgang: Signalleuchte 2
leuchtet gelb
(X32-6)
X 17 Datenausgang DO16 bis DO23:
DO_16 Service für Integrationstests (X25-9)
DO_17 Service für Integrationstests (X25-11)
DO_18 Service für Integrationstests (X25-12)
DO_19 Reserviert
DO_20 Reserviert
DO_22 Reserviert
DO_23 Reserviert
DO_24 Reserviert
Datenaustausch mit der SMPS-Stromversorgung
Die Schnittstelle ermöglicht den Datenaustausch mit den Netzteilen der SMPS (Swichted Mode
Power Supply). Zum Beispiel werden Spannungsabfälle im Stromnetz des Kunden in der Stations-
software angezeigt.

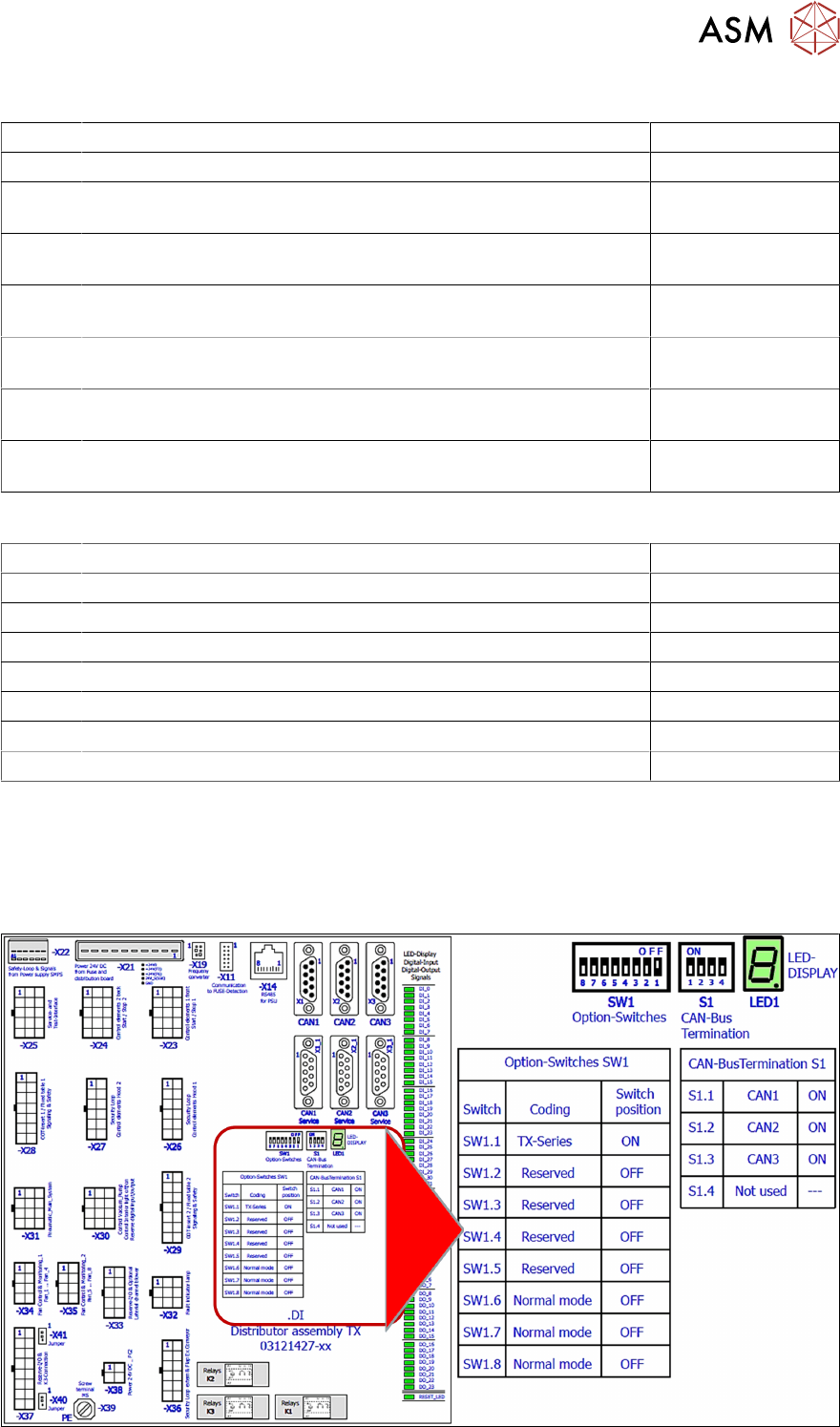

DIP-Schalter auf E/A-Verteilerbaugruppe
