7 Stromversorgung 7.8 Sicherheitssteuerung Technisches Training FSE SIPLACE TX-Series 08/2018 117 Stoppsequenz: Nach Öffnen der Not-Halt-Schleife fallen die Schütze K3 und K4 unverzögert ab (42 V-S und 24V-S sind abgesch…
7 Stromversorgung
7.8 Sicherheitssteuerung
116 Technisches Training FSE SIPLACE TX-Series 08/2018

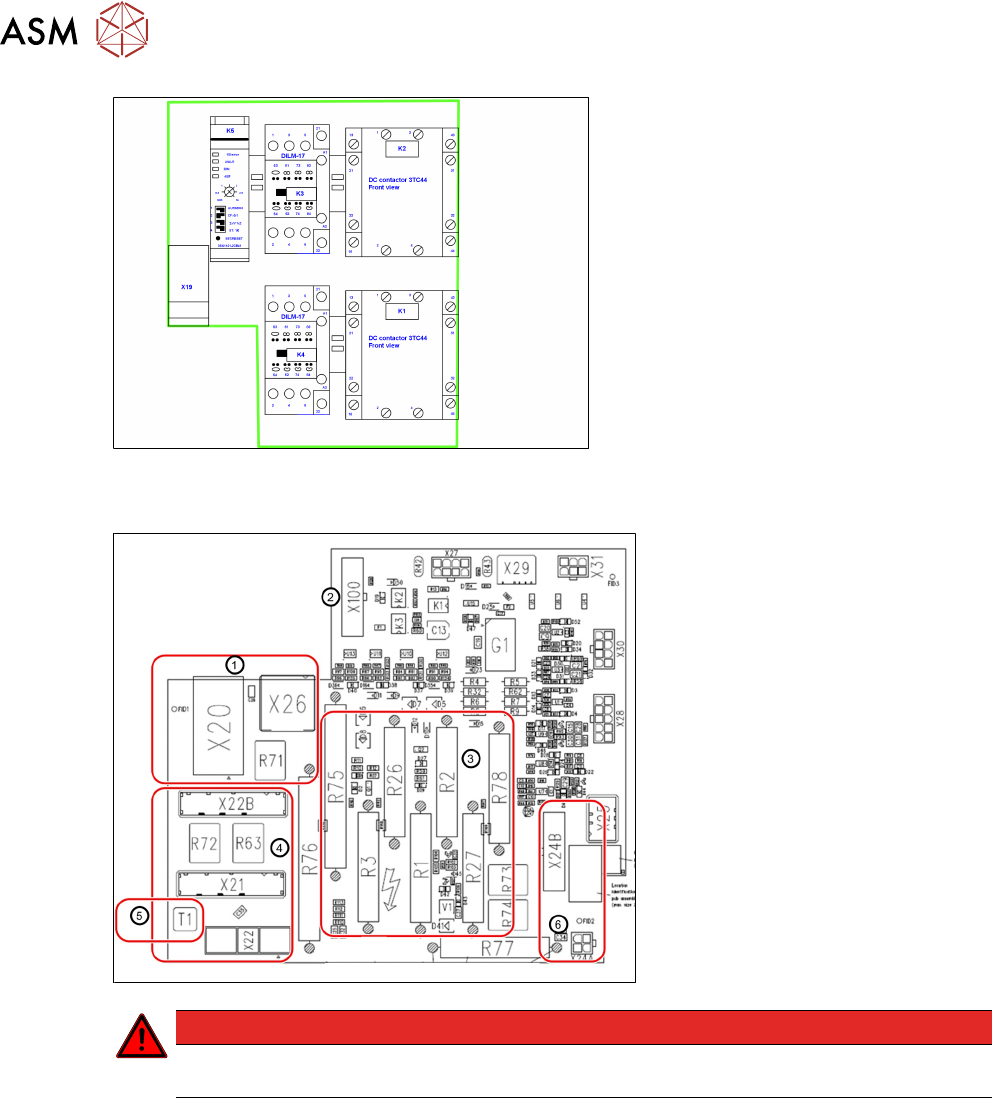

Übersicht über die Platine Pre/ Discharge board – A2
1. DC-Spannungseingang
2. Anschluss Sicherheitsrelais
3. Entlade-Widerstände
4. Anschlüsse 300V Zwischen-
kreisausgangsspannung
5. Funktionale Erdung (PE)
6. Kleinspannungsverteilung
(FC.A1)
GEFAHR
Nicht öffnen! Die Einheit steckt in einem Gehäuse, um den Benutzer vor gefährlichen Span-
nungen zu schützen und ist als Ersatzteil erhältlich.
Startsequenz:
Ansteigende Kante bei Eingang von "Start"-Trigger K3.A2 und - wenn alle Schütze abgefallen sind
(Testschleife von K5 OK), kein Fehler vom Vorlade-/Entlade-Überwachungskreis vorliegt und alle
Sicherheitskreise geschlossen sind (Haube, E-Stopp Tisch - Startkreis der SSK (Schützsicherheits-
kombination K5), werden K1, K3 und K4 ohne Verzögerung aktiviert -> 24V_S und 42V_S werden
geschaltet, der Sicherheitskreis wird geschlossen, die Ladephase für 300V und 160V Spannun-
gen wird initiiert (R1 und R2 unterdrücken den Ladestrom). Ein Spannungsvergleicher (voltage
comparator) erkennt das Ende der Vorladephase bei 300 V und 160 V, bevor K2 zugeschaltet wird.
7 Stromversorgung
7.8 Sicherheitssteuerung
Technisches Training FSE SIPLACE TX-Series 08/2018 117
Stoppsequenz:
Nach Öffnen der Not-Halt-Schleife fallen die Schütze K3 und K4 unverzögert ab (42 V-S und 24V-S
sind abgeschaltet).
K1 und K2 fallen nach der eingestellten Verzögerungszeit (T_STOP) ab. Die Kontakte der
abgefallenen Schütze K3 und K4 führen mit den Entladewiderständen R3 und R4 die Entladung
der Ausgangsspannungen durch.
Aufgrund von MGCU-Anforderungen (aktives
Bremsen) ist die Stopp-Kategorie 1 implemen-
tiert. Die Verzögerungszeit wird an den Sicher-
heitsrelais eingestellt und muss zwischen
140ms und 200ms liegen. Jede versorgte Ein-
heit wird eingestellt und getestet, so dass keine
weiteren Anpassungen nötig sind.
7 Stromversorgung
7.9 Kabelbaumschnittstelle
118 Technisches Training FSE SIPLACE TX-Series 08/2018
7.9 Kabelbaumschnittstelle
Sicherungs- & Anschlussverteilerfeld (Fuse & Distribution Connector field - FDC))
1. -X5 Mate.-N-Look 9pol FDJ 1&2 DC 27 V
2. -X8 Mini-Mate.-N-Look 6pol DC 24/ 48 V IC & FC-Kamera
3. -X9 Mini-Mate.-N-Look 6pol DC 24 V/ PCI & Monitor
4. -X14 Mate.-N-Look 9pol Conveyor
5. -X11 Mini-Mate.-N-Look 6pol Schlepp-Interface 1
6. -X12 Mini-Mate.-N-look 6pol Schlepp-Interface 2
7. -X8A Mate.-N-Look 6pol Schlepp-Interface 1 & 160V
8. -X8B Mate.-N-Look 6pol Schlepp-Interface 2 & 160V
ELS
1. -CAN1 Sub D 9pol
2. -CAN2 Sub D 9pol
3. -CAN3 Sub D 9pol
4. -CAN4 Sub D 9pol
5. PEMS PEMS
6. -X102 Mate.-N-Look 4pol AC 400 V Spannungsversorgung
Distributor-Anschlussfeld (Distributor Connector Field (DIC))
1. -X23 Mini-Mate.-N-Look 15pol Steuerungselemente 1
2. -X24 Mini-Mate.-N-Look 15pol Steuerungselemente 2
3. -X26 Mini-Mate.-N-Look 12pol Steuerungselemente Haube 1
4. -X27 Mini-Mate.-N-Look 12pol Steuerungselemente Haube 2
5. -X28 Mini-Mate.-N-Look 15pol BE-Einzug 1 Signalisierung & Sicherheit
6. -X29 Mini-Mate.-N-Look 15pol BE-Einzug 2 Signalisierung & Sicherheit
7. -X30 Mini-Mate.-N-Look 12pol Steuerung Vakuumpumpe Steuerung
Innenraumbeleuchtung
8. -X31 Mini-Mate.-N-Look 12pol Pneumatik Hauptsystem
9. -X32 Mini-Mate.-N-Look 9pol Steuerung Vakuumpumpe Steuerung
Innenraumbeleuchtung
10. -X33 Mini-Mate.-N-Look 12pol Reserviert E/A & optional
11. -X34 Mini-Mate.-N-Look 9pol Lüftersteuerung & Überwachung 1
12. -X35 Mini-Mate.-N-Look 9pol Lüftersteuerung & Überwachung 2
13. -X36 Mini-Mate.-N-Look 12pol Sicherheitskeis Klappe Transportverlängerung
14. -X37 Mini-Mate.-N-Look 15pol Reserve E/A & V3-Anschluss
15. -X19 Mini-Mate.-N-Look 4pol RS485 FU
