9 Stationssoftware - Überblick 9.7 Wartungs-GUI Technisches Training FSE SIPLACE TX-Series 08/2018 163 Seite "Inhalt vorbeugende Wartung" Statusübersicht über Vakuum-, Höhen- und Scanwerte bei den Produktionspi…
9 Stationssoftware - Überblick
9.7 Wartungs-GUI
162 Technisches Training FSE SIPLACE TX-Series 08/2018

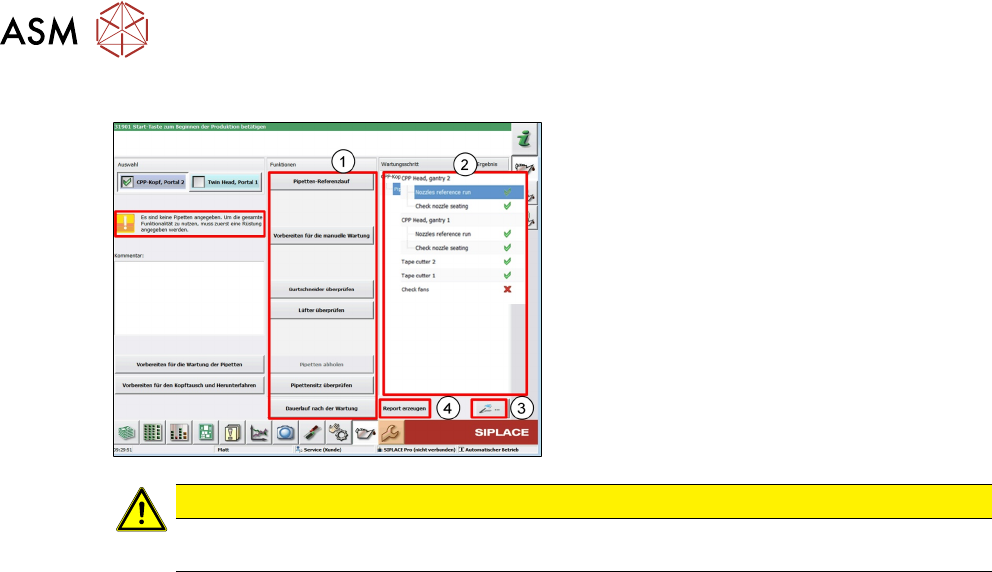

Benutzerebene "Bediener"
1. Maschinenfunktionen zur Wartung
2. Zeigt das Ergebnis jeder Funktion
3. Bei einem Fehler werden mit der
Detail-Taste weitere Informationen
angezeigt
4. Im Bericht werden alle Ergebnisse mit
Details angezeigt
VORSICHT
Für die Ausführung der Schritte zur vorbeugenden Wartung war ein Los in der Maschine
erforderlich.
9 Stationssoftware - Überblick
9.7 Wartungs-GUI
Technisches Training FSE SIPLACE TX-Series 08/2018 163

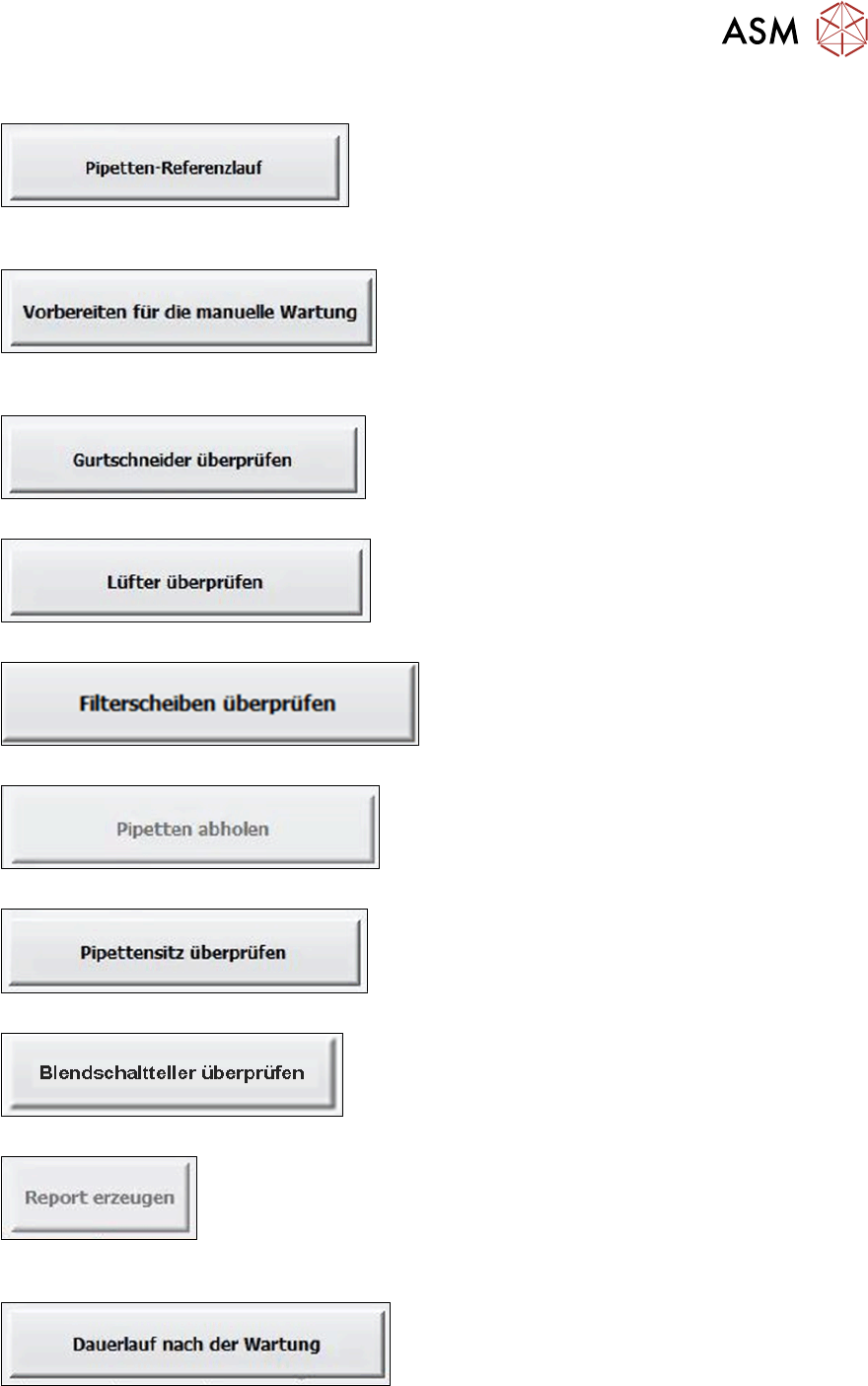

Seite "Inhalt vorbeugende Wartung"
Statusübersicht über Vakuum-, Höhen- und Scanwerte bei den Produktionspipetten zeigt
deaktivierte DPs an, mit Beenden-Taste zurück zur Wartungs-GUI.
Pipette im Pipettenwechsler ablegen, Portal in Setup-Position bewegen und alle Tische, wenn
möglich (SX), entfernen. Maschine ist eingeschaltet.
Zwei Schnitte für gewählten Gurtschneider, um die Messer und die Zykluszeit zu prüfen.
Lüfterüberwachung prüfen und anzeigen. (SIPLACE TX).
Filterscheibe über BE-Sensor auf C&P20-Köpfen prüfen.
Produktionspipette entnehmen, um diese mit den nächsten Schritten zu überprüfen.
Sitz der Pipetten auf den DPs prüfen. (Alle CPx-Köpfe).
Blendschutzschild durch Drehen von DP und BE-Sensor prüfen. (nur C&P20A/M-Köpfe).
Bericht für die Wartungsmitarbeiter. Enthält die Ergebnisse aller durchgeführten Tests und die
Kommentare.
Dauerlauf mit allen Hauptachsen und Kopfachsen und ein kompletter Referenzlauf mit 3 Zyklen.
9 Stationssoftware - Überblick
9.7 Wartungs-GUI
164 Technisches Training FSE SIPLACE TX-Series 08/2018

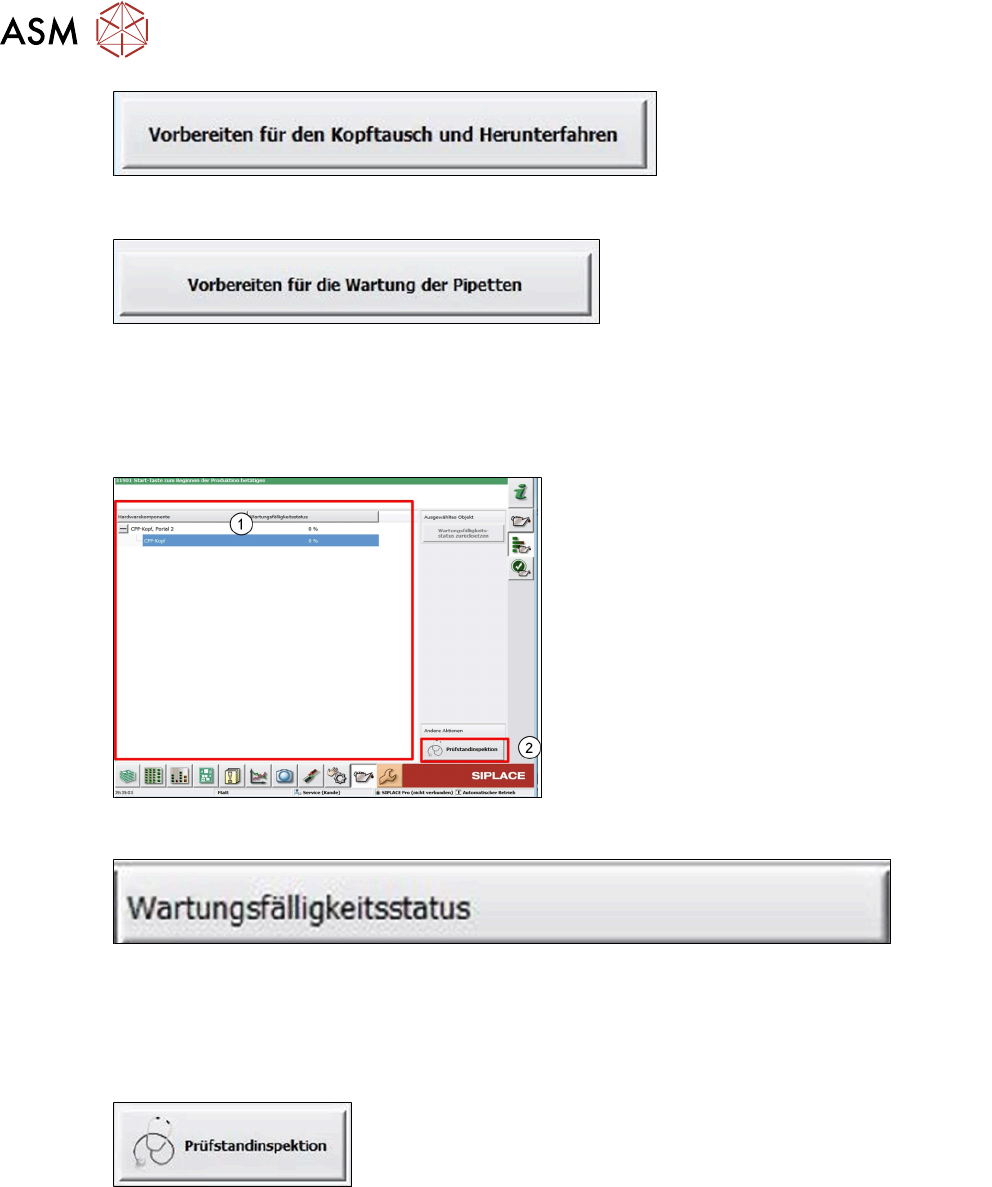

Produktionspipette ablegen (Kalibrierungspipette, wenn vorhanden, entnehmen), Portal in Setup-
Position bewegen und alle Tische, wenn möglich (SX), entfernen. Maschine herunterfahren.
Alle Pipetten im Pipettenwechsler ablegen, um das ganze Magazin zu entfernen und die Pipette zu
reinigen.
9.7.3 Vorausschauende Wartung
Benutzerebene "Service (Kunde)"
1. Wartungsstatus der Subsysteme anzeigen
2. Kopftest-Bench, kompletter Kopftest und
Berichterstellung
Seite "Inhalt vorausschauende Wartung"
Hardware-Wartungsdaten Statusinformation
Vor dem Upgrade auf Stationssoftware 709.1
●
Der Wartungszyklus sollte auf "zeitbasierte Bedingung" eingestellt werden und der
Wartungsstatus sollte zurück gesetzt werden.
●
Eine komplette Wartung sollte durchgeführt werden.
Neues Fenster für Kopfverifikationen mit Berichten öffnen. Informationen zur Verwendung dieser
Funktion finden Sie im Handbuch zur Head Care Station.
