1-460606-001
4.1 吸嘴的清扫
超声波清洗方法
•
请将吸嘴安装到如下图所示的吸嘴清洗治具，将整个治具浸入注满水
的超声波清洗器内，清洗 15 分钟左右。
Note
请用户自行准备清洗治具。
•
超声波清洗后，请将吸嘴吹气。
吸嘴上沾附有水分时，请用棉纱擦掉。
Notice
将吸嘴安装到治具时，请注意吸嘴的方向。

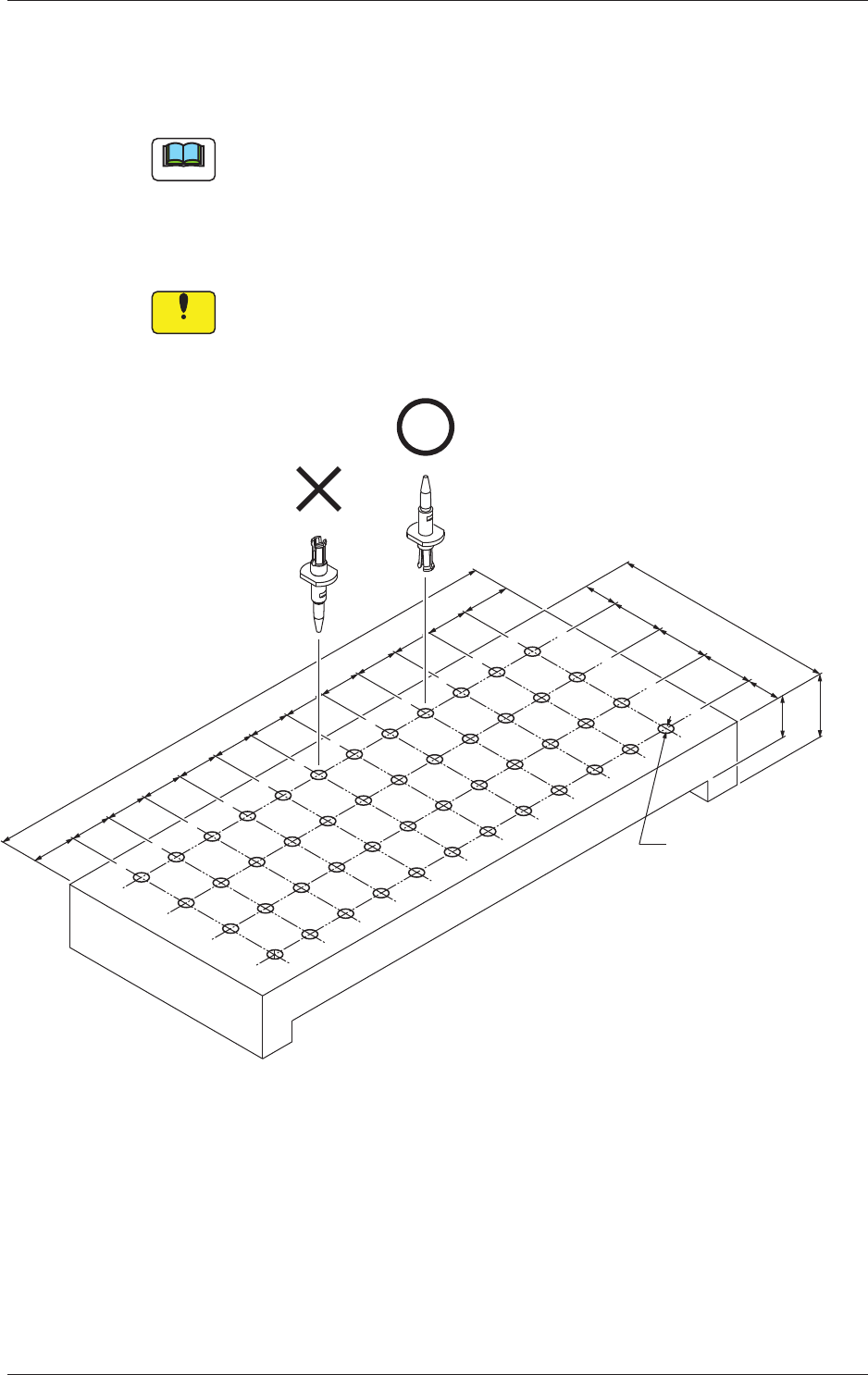

Fig.4A44-1 吸嘴清洗治具 ( 示例 )
单位 : mm
Ø3.5(
贯通
)
(159)
12
12
12
12
12
12
12
12
12
12
12
13.5
15
10
15
15
(65)
10
15
13.5
10
材质 :Duracon(POM)
1-470606-001
4.2 滚珠丝杠副的注油步骤
4.2 滚珠丝杠副的注油步骤
Procedure
(1) 对传送带和安装头进行原点复位。
(2) 上升支撑台。
(3) 切断装置电源。
(4) 打开开闭门。

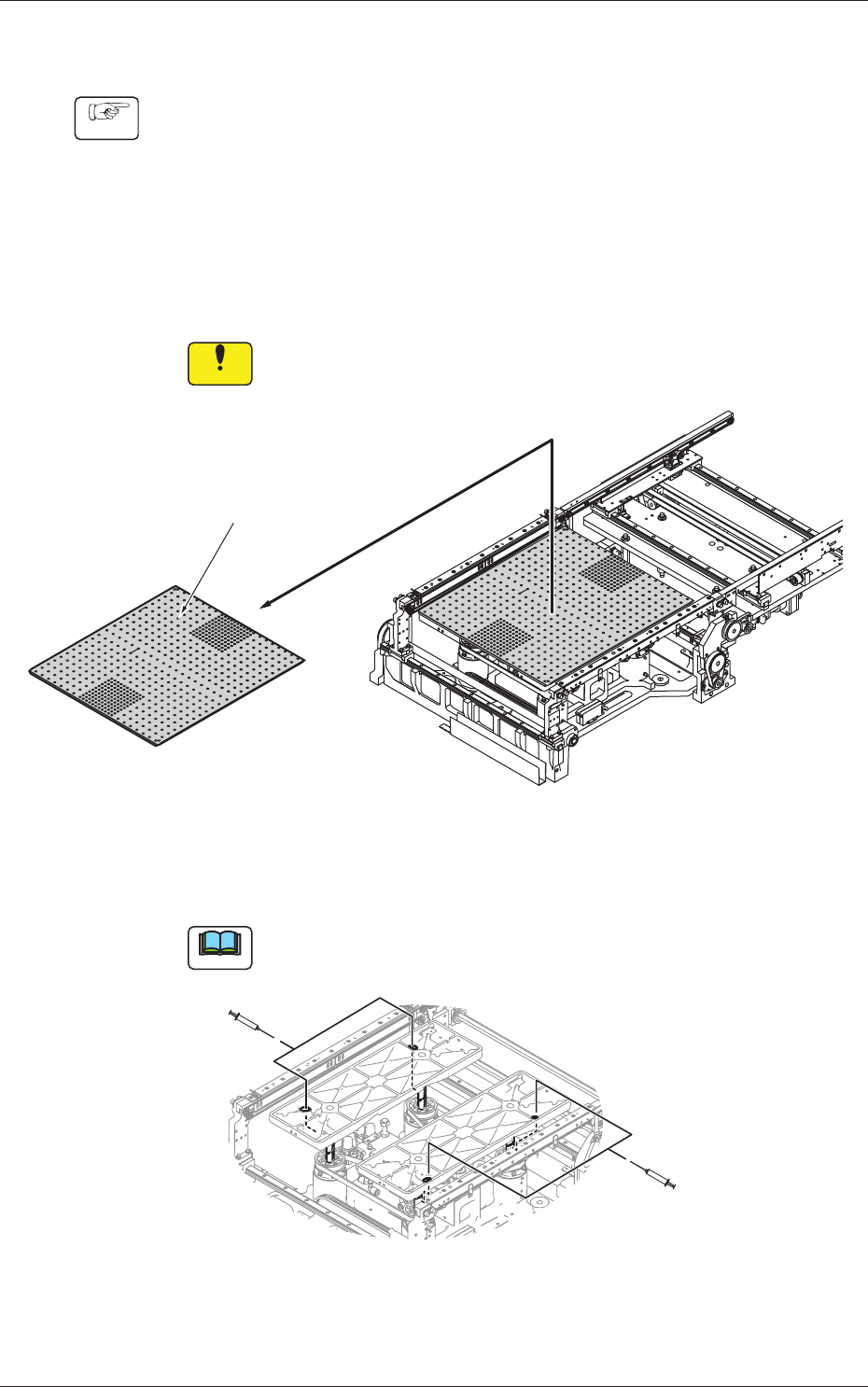

(5) 取出支撑板。
Notice
如果支撑板碰撞传送带等，就会导致装置故障。
请慎重使用支撑板。
支撑板
Fig.4A45
(6) 从支撑台的开口孔支撑台的滚珠丝杠副用注油器进行注油。
Note
使用吸嘴为 No.19( 茶色 )。
从开口孔注油
从开口孔注油
Fig.4A46
1-480606-001
4.2 滚珠丝杠副的注油步骤

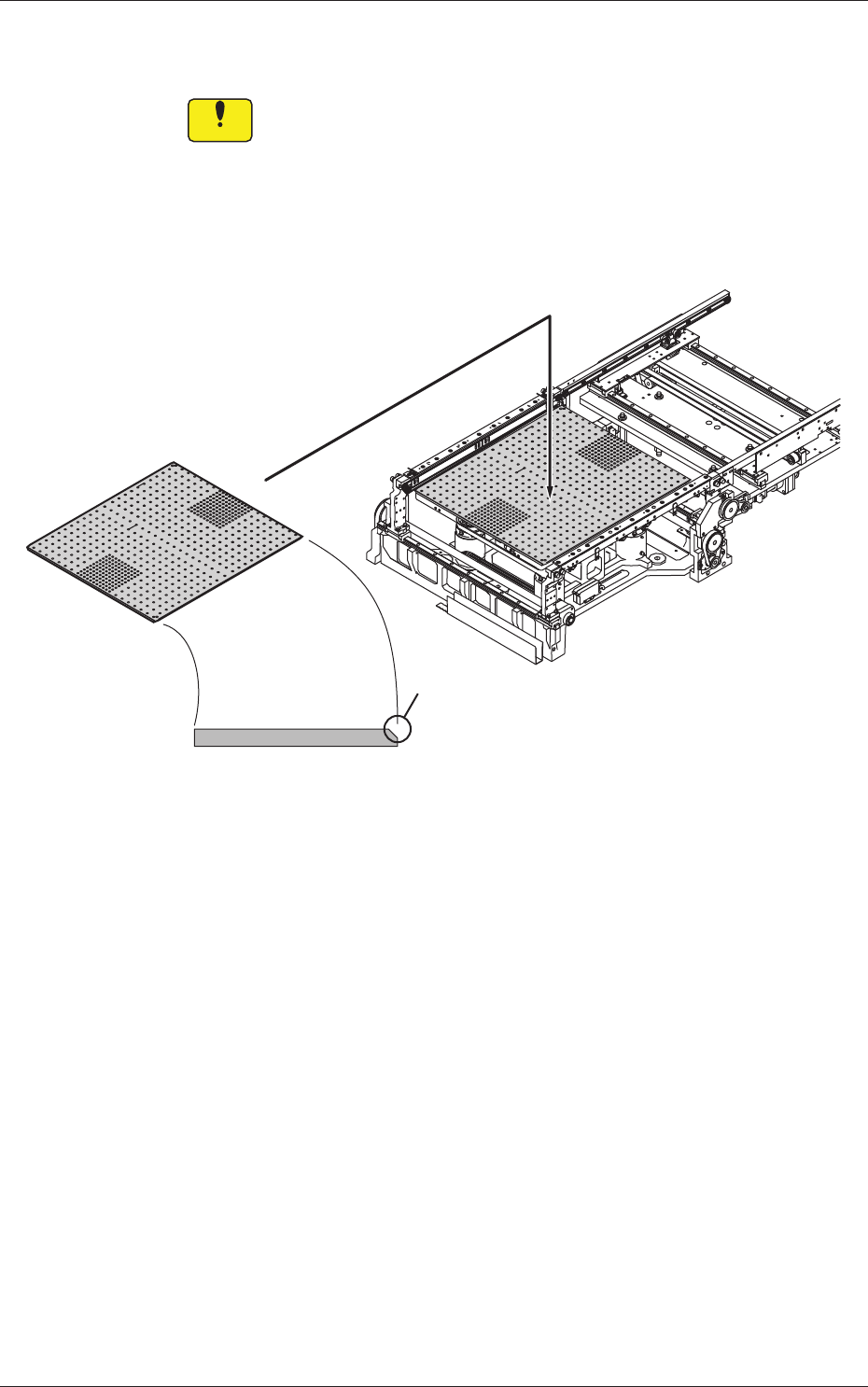

(7) 在支撑台安装，使支撑板的倒角侧位于装置右侧。
Notice
(a) 安装支撑板时，请使倒角侧位于装置右侧。
误装会导致装置故障。
(b) 请不要使支撑台和支撑板之间进入异物。
会导致装置故障。
(c) 安装支撑板时，请确认支撑板是否晃动或倾斜、方向是否正
确。
设置为支撑板的倒角侧安装到
装置右侧。
倒角侧
Fig.4A47
