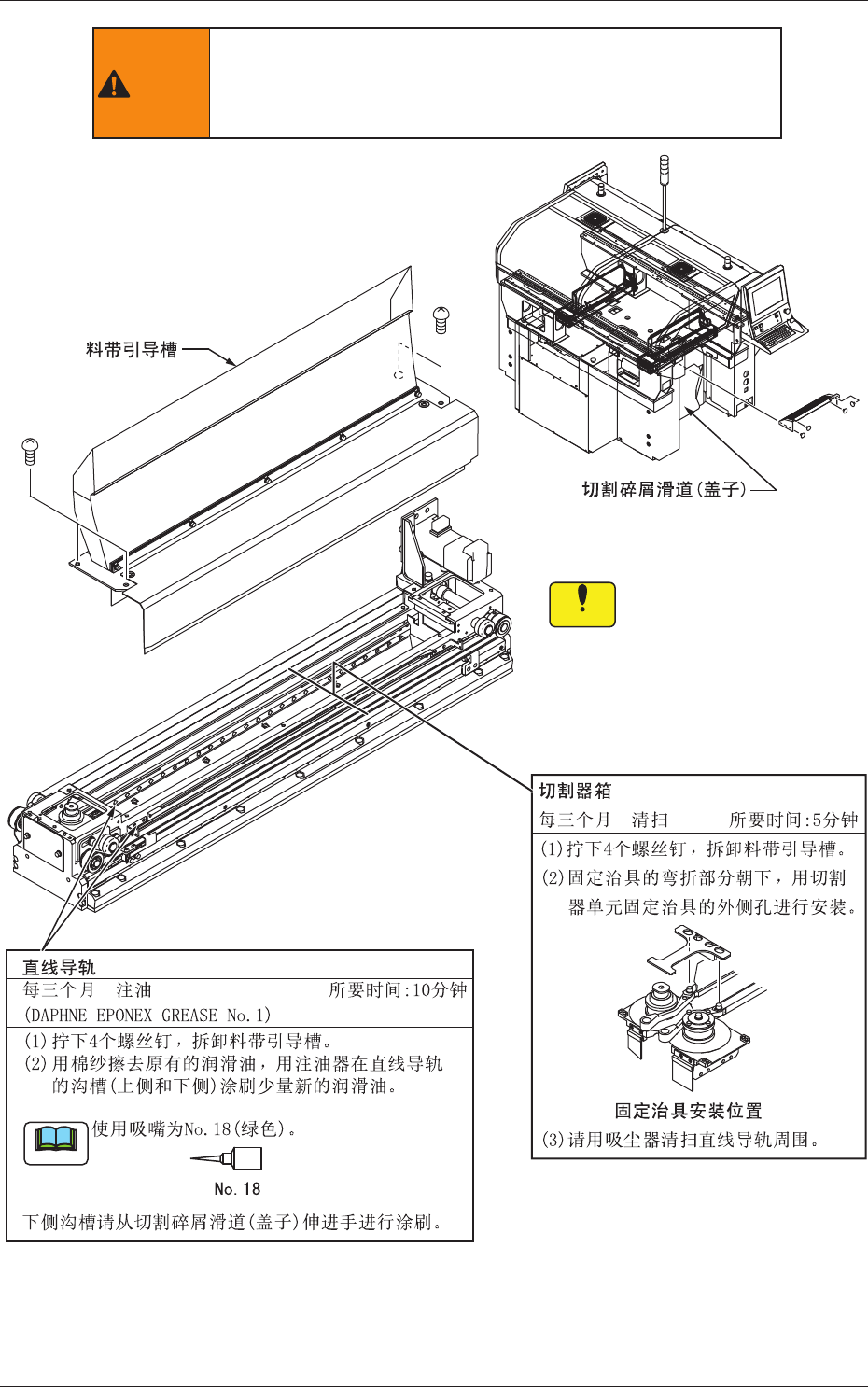

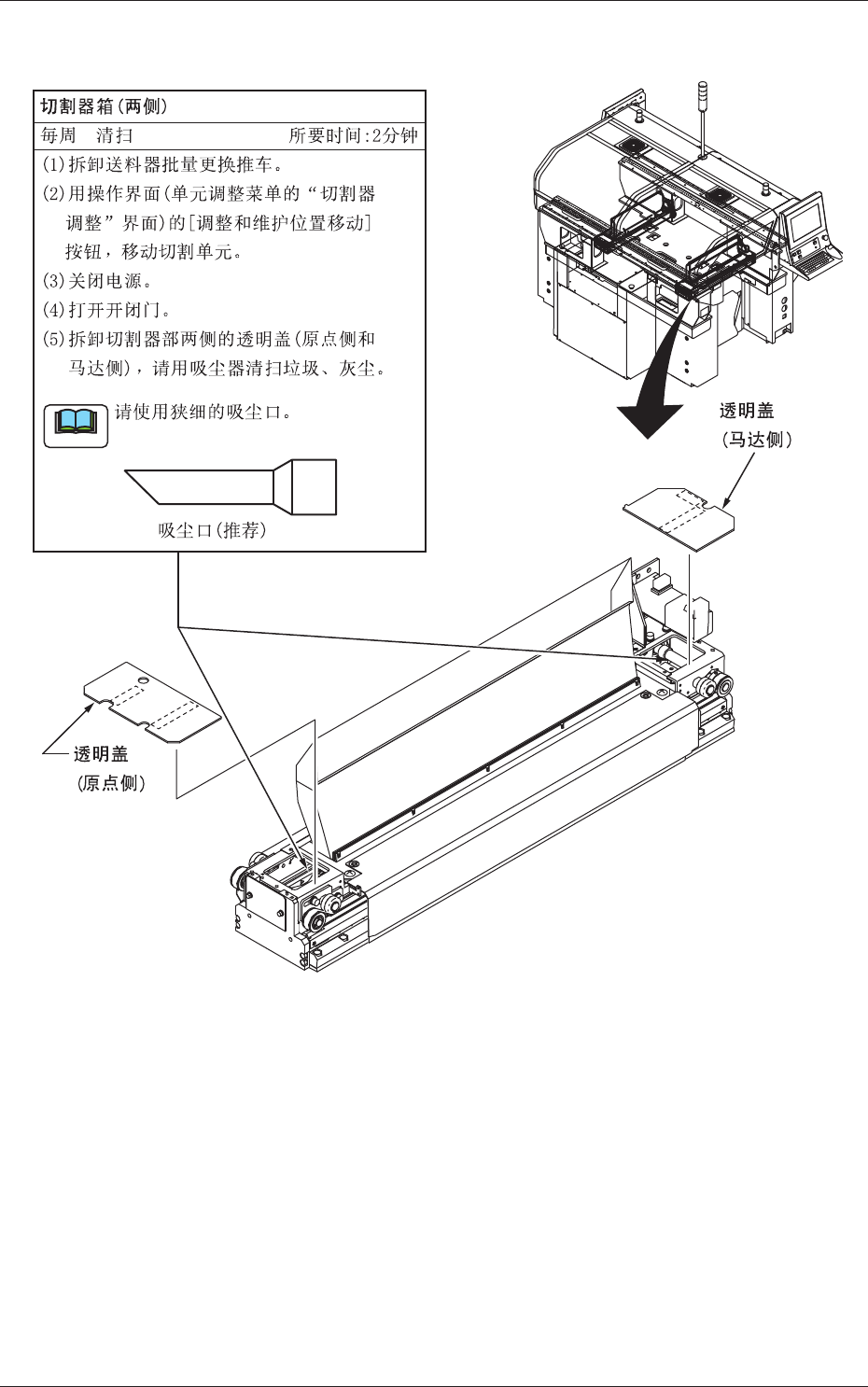

3.3.6 切割器部
Fig.4A19-1
3.3 点检、清扫、注油部位
0606-001
Note
1-28
3.3 点检、清扫、注油部位
警告
请注意切割器刀片进行作业。
•
有可能被切割器刀片切伤手等。
•
为防护起见，进行切割器部维护保养时，安装固定治具。
Fig.4A19-2
拆卸料带引导槽，安装
时请慎重进行作业，以
免 Y 轴直线标尺受损。
Notice
0606-001
Note
1-29
警告
请注意切割器刀片进行作业。
•
有可能被切割器刀片切伤手等。
•
为防护起见，进行切割器部维护保养时，安装固定治具。
料带引导槽
氟片、聚氨酯夹板

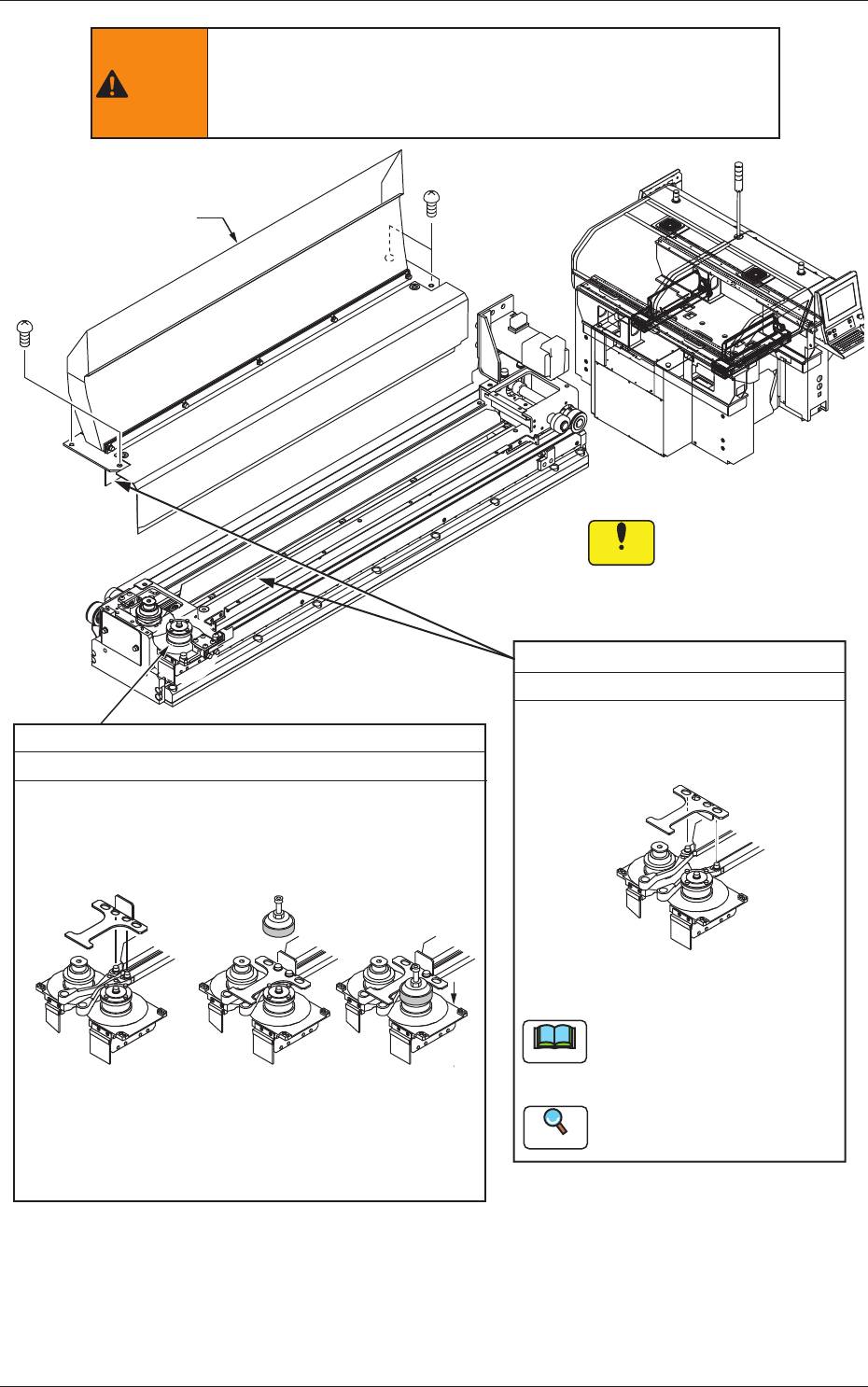

(1)拧下4个螺丝钉，拆卸料带引导槽。
固定治具安装位置
更换氟片后，在没有通过料
带的状态下使用切割器切割
氟片。
更换步骤请参照“4.3 氟片
和聚氨酯夹板的更换”章节。
扁平环
固定治具安装位置 更换治具安装状态
每年 更换 所要时间:5分钟
(2)固定治具的弯折部分朝下，用切割
器单元固定治具的外侧孔进行安装。
(3)请更换氟片和聚氨酯夹板。
每三个月 更换 所要时间:10分钟
(1)拧下4个螺丝钉，拆卸料带引导槽。
(2)在关闭料带夹板的状态下，固定治具的弯折部分朝
上，用切割器单元固定治具的内侧孔进行安装。
(3)用市面上销售的切割器将用完的扁平环切断并拆卸。
(4)在扁平环交换治具安装新的扁平环。
(5)将扁平环交换治具搭在摇动侧滚轴(装置外侧)上，
按压扁平环，将其插入到摇动侧滚轴的插槽里。
Fig.4A19-3
3.3 点检、清扫、注油部位
拆卸料带引导槽，安装
时请慎重进行作业，以
免 Y 轴直线标尺受损。
Notice
0606-001
Note
Reference
