1 - 59 0606 - 001 4.5 线传感器的清扫 (22) 确认教示结果时，请按 [ 教示结果显示 ] 按钮。 显示教示结果，可以进行补正值数据的确认。 Fig.4A58“传感器 ( 线传感器 ) 清扫”界面 ( 按了 [ 教示结果显示 ] 按钮时 ) (23) 按结束按钮。 进行了教示时， 显示教示数据的 “保存确认” 界面， 因此在 [ 是 ]、 [ 否 ] 中选择一个。
1-580606-001
4.5 线传感器的清扫
(13) 打开开闭门。
注意
马达等的负载电源处于 O F F 状态，但由于双手伸进装置内进
行作业，因此请充分注意安全。
(14) 请用手将安装头移动到便于清扫的位置。
(15) 用浸过无水乙醇的棉棒从安装头下部开始轻轻擦拭线传感器的投
光器、受光器。
Notice
擦拭线传感器时，请不要强力擦拭。
否则会划伤线传感器。
(16) 关闭开闭门。
(17) 按工作台准备完了开关，亮开关灯。
开闭门被锁定。
(18) 按 [ 污物检查 ] 按钮。
在选定安装头的“污物检查”栏里显示“正常”或“不正常”。
显示为“正常”时，请进行以下步骤 (19) 以后的操作。
显示为“不正常”时，请从步骤 (11) 开始重新进行。多次进行仍
然为“正常”时，需要更换线传感器。
(19) 在送料器批量更换推车返回到所定位置，上升送料器安装台。
Reference
关于送料器批量更换推车的安装方法请按照第一巻 : 向导 第一章
2.4.8 送料器安装台和送料器批量更换推车章节。
(20) 按“教示模式”栏的“吸嘴水准”及“吸嘴位置”的各按钮，设
定教示为 [ 使用 ] 或 [ 不使用 ]。
(21) 按 [ 吸嘴安装 ( 教示 ) 执行 ] 按钮，将吸嘴安装到安装头上。
在步骤 (20) 设定“吸嘴水准”及“吸嘴位置”的教示为 [ 使用 ] 时，
安装吸嘴的同时也执行教示。
1-590606-001
4.5 线传感器的清扫
(22) 确认教示结果时，请按 [ 教示结果显示 ] 按钮。
显示教示结果，可以进行补正值数据的确认。

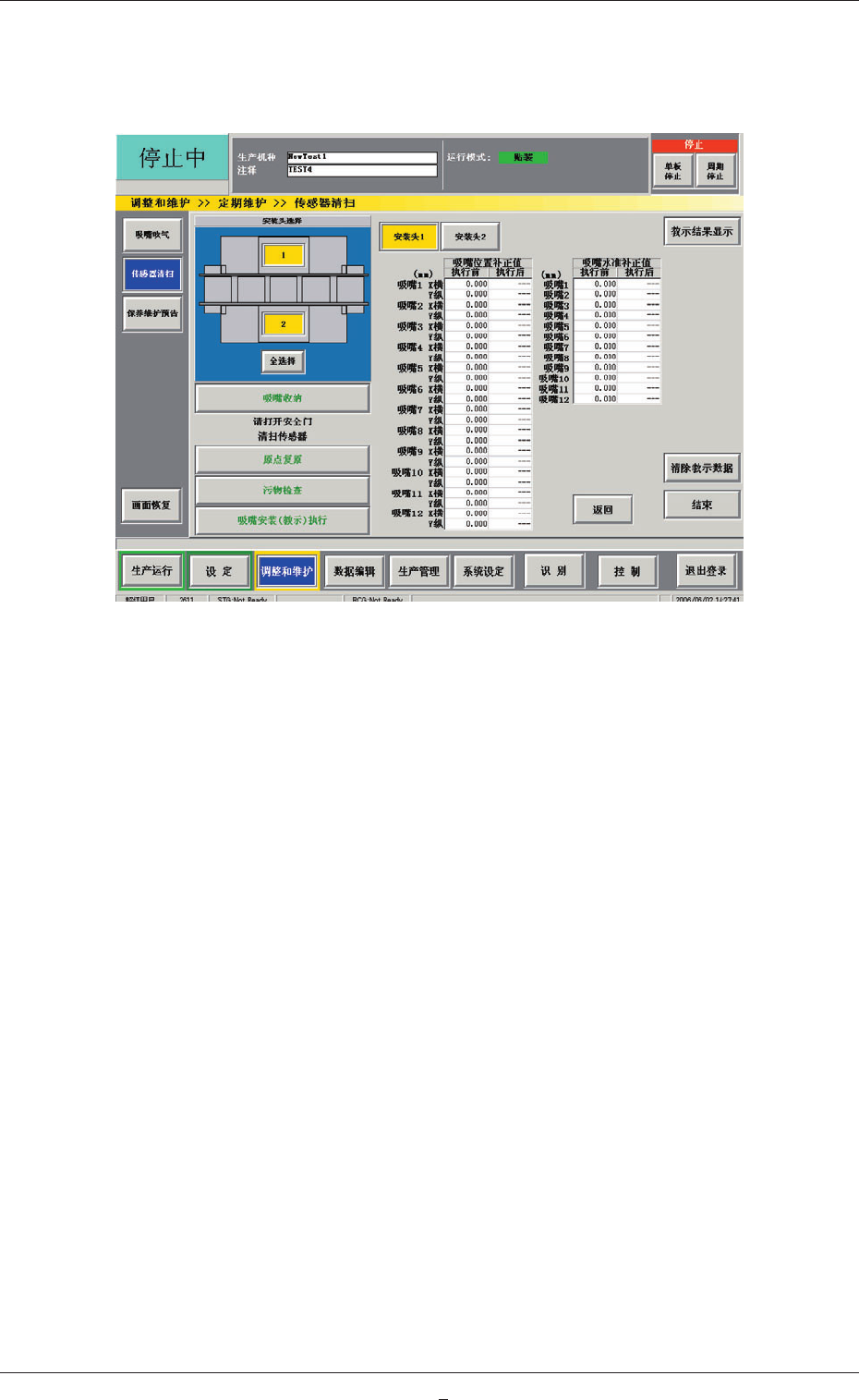

Fig.4A58“传感器 ( 线传感器 ) 清扫”界面
( 按了 [ 教示结果显示 ] 按钮时 )
(23) 按结束按钮。
进行了教示时，显示教示数据的 “保存确认” 界面，因此在 [ 是 ]、
[ 否 ] 中选择一个。
1-59-10606-001
4.6 真空过滤器的更换步骤
4.6 真空过滤器的更换步骤
更换时期
请每隔三个月进行一次更换。
真空
过滤器
Fig.4A59 过滤器支架
准备物品
过滤器装卸治具
Fig.4A60 过滤器装卸治具
更换步骤
Procedure
(1) 向左滑动过滤器紧固件，解除过滤器支架的锁定。
过滤器的锁定解除状态过滤器的锁定状态
Fig.4A61
Notice
滑动过滤器紧固件时，请注意不要碰撞配线等。
