1-520606-001
4.4 扁平环的更换步骤
更换時期
请以三个月为标准进行更换。
更换步骤
Procedure
(1) 将切割器进行原点复位。
Reference
关于切割器的原点复位请参照“第二巻 第四章 4.4 切割器调
整”界面。
(2) 下降送料器安装台，拆卸送料器批量更换推车。
(3) 切换装置电源。
(4) 打开开闭门。

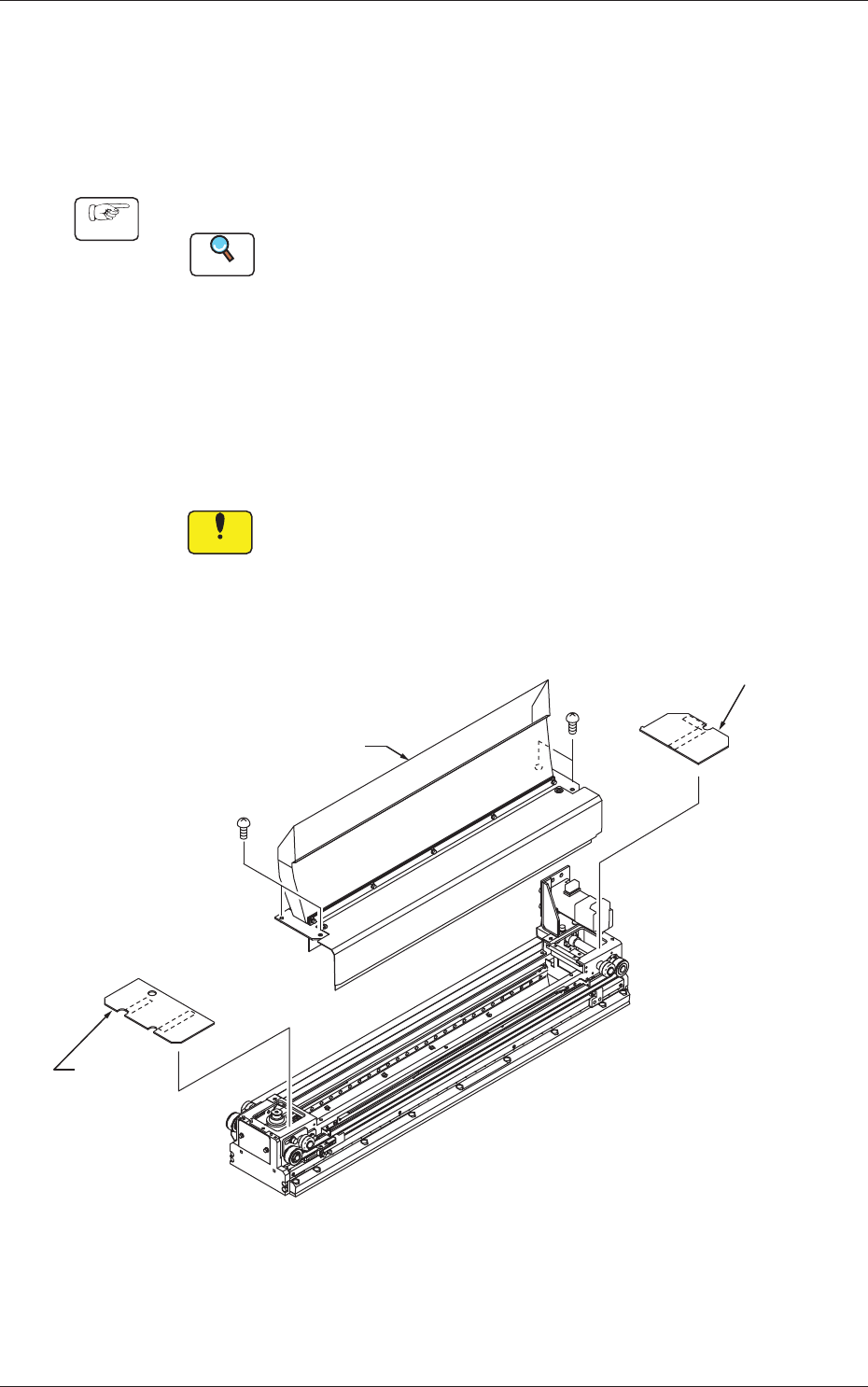

(5) 卸下透明盖 ( 原点侧、马达侧 ) 料带引导槽。
Notice
(a) 拆卸料带引导槽，安装时请慎重进行作业，以免 Y 轴直线标
尺受损。
(b) 切割器若不在原点位置，料带夹板就会夹住氟片，导致无法
拆卸料带引导槽。
料带引导槽
透明盖
(原点侧)
透明盖
(马达侧)
Fig.4A51
4.4 扁平环的更换步骤
1-530606-001
4.4 扁平环的更换步骤

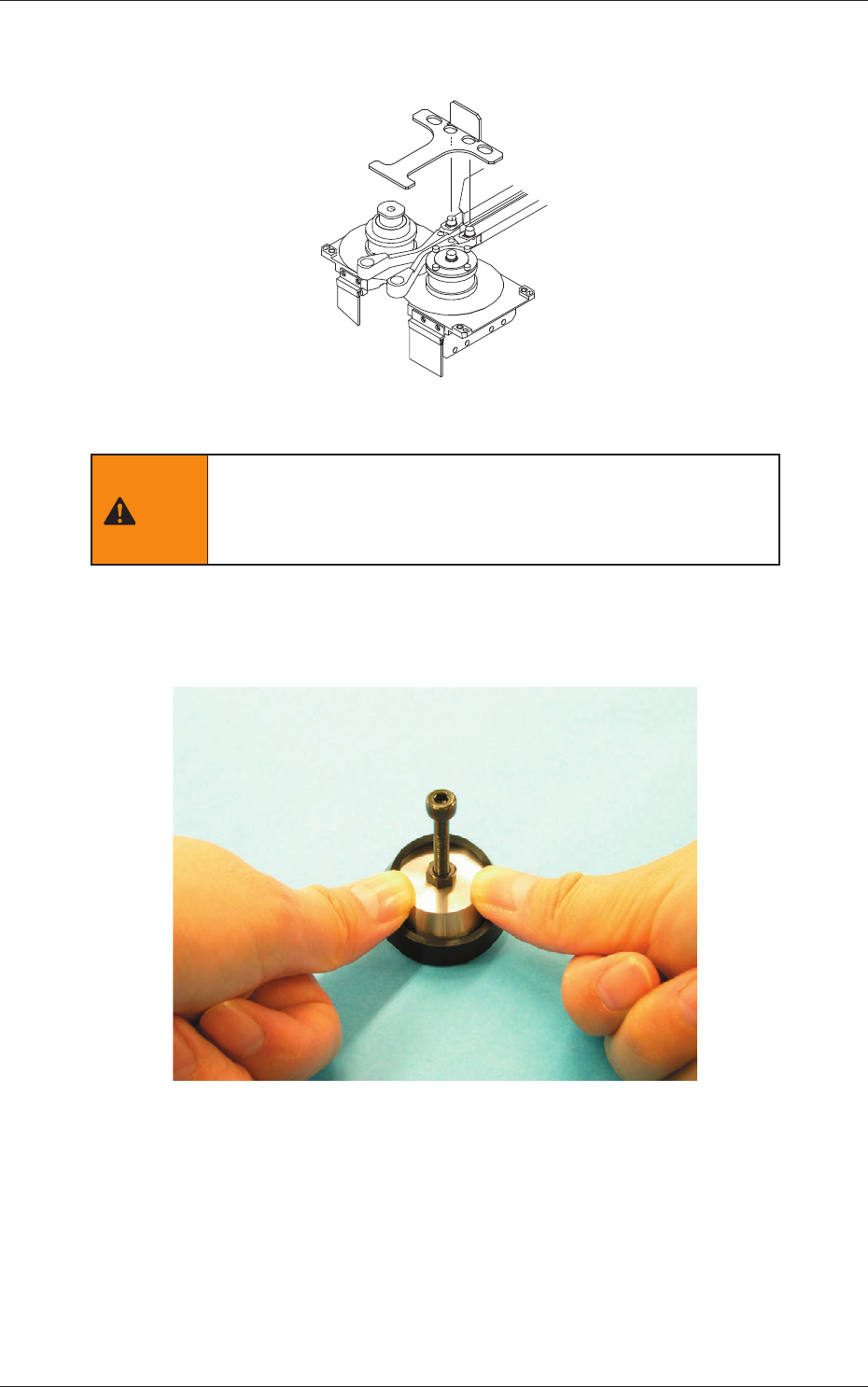

(6) 在关闭料带夹板的状态下，固定治具的弯折部分朝上，用切割器
单元固定治具的内侧孔进行安装。
Fig.4A52
警告
请注意切割器刀片进行作业。
•
有可能被切割器刀片切伤手等。
•
为防护起见，进行切割器部维护保养时，安装固定治具。
(7) 用市面上销售的切割器将用完的扁平环切断并卸下。
(8) 在扁平环更换治具安装扁平环。
Fig.4A53
1-540606-001

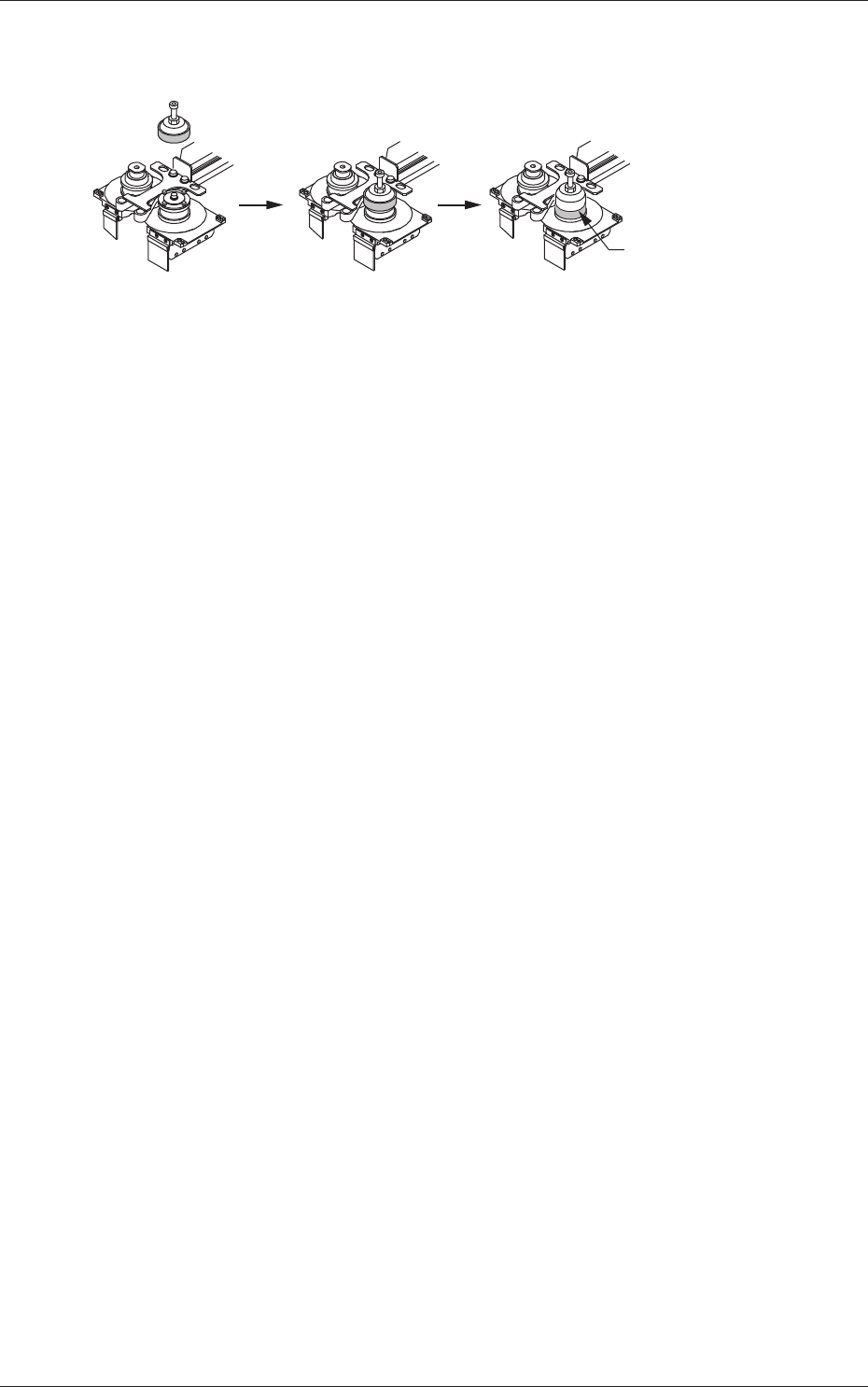

(9) 将扁平环更换治具搭在摇动侧滚轴 ( 装置外侧 ) 上。
只将扁平环用手向下按，使其插入到滚轴的插槽里。
扁平环
Fig.4A54
(10) 注意切割器刀片，拆卸扁平环更换治具。
(11) 安装料带引导槽和透明盖。
4.4 扁平环的更换步骤
