4 - 21 0606 - 001 识别异常 ID 号 识别异常内容、要因以及复位方法 0 6 E ** 001 其它 ( 要因 ) 是装置自检测的信息。 ( 复位方法 ) 请联系本公司服务部。 1 6 * ** *** 其它 ( 要因 ) 是装置自检测的信息。 ( 复位方法 ) 请联系本公司服务部。 3.5 线路板识别异常
4-200606-001
识别异常 ID 号 识别异常内容、要因以及复位方法
(3) 按界面上的图像移动按钮，使实际的识别标记位于交叉线中心的“识别标记的
模板”。
会影响装置精度，因此请放大显示后，正确对准位置。
(4) 正确对准实际的识别标记和“识别标记的模板”后，按下界面上的位置确定按钮。
返回到生产运行界面。
(5) 按操作台的 [START］按钮，再开始生产运行。
按界面上的 [
×
] 按钮结束识别界面时，返回到目视对齐界面。

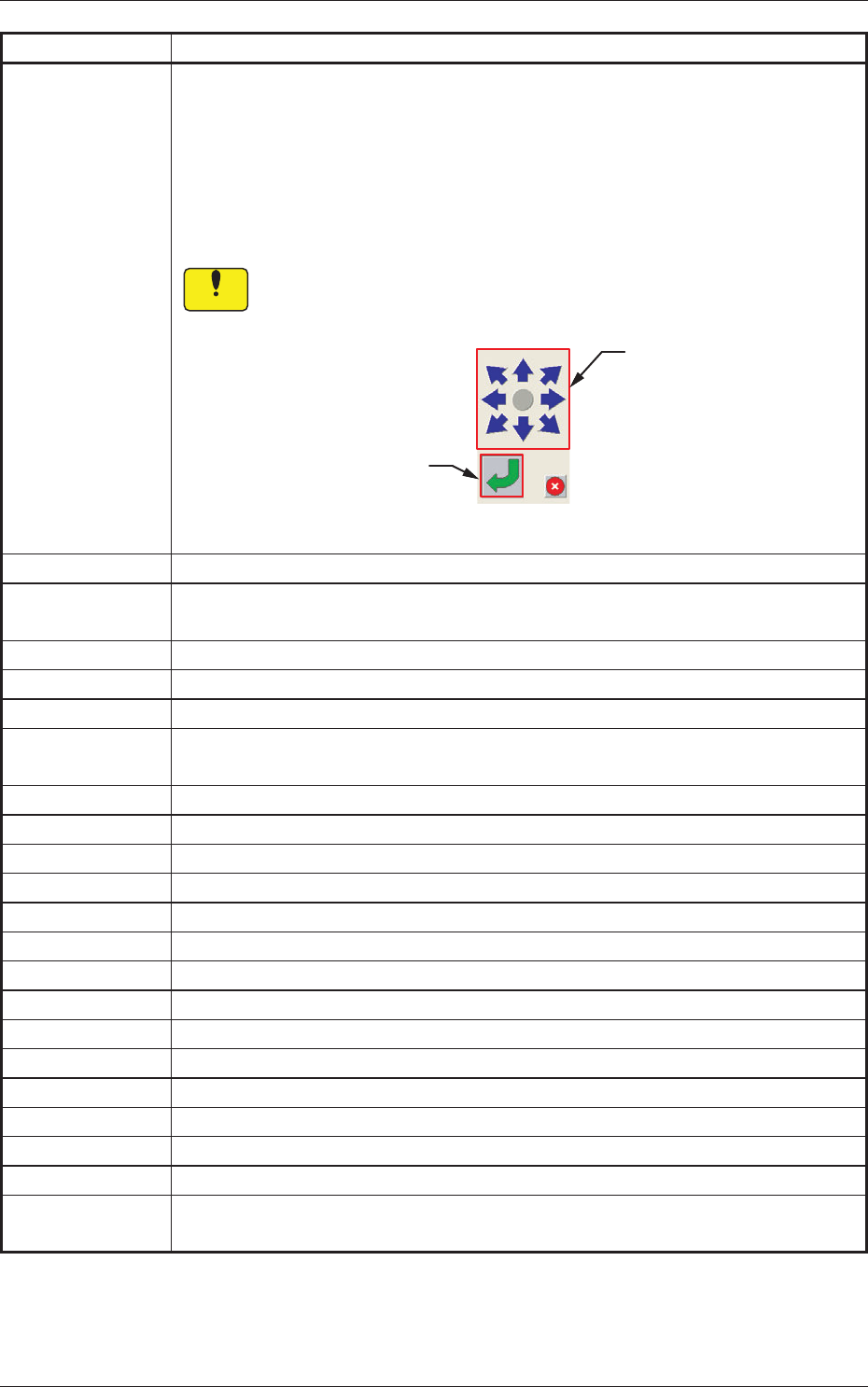

Fig.4D3 操作按钮
0 6 2 ** 1** 没有检测到边缘
( 要因 ) 是线路板识别异常。
( 复位方法 ) 请联系本公司服务部。
0 6 3 ** 101 指定的标记不是圆形
0 6 3 ** 102 指定的标记不是正方形
0 6 3 ** 201 没有检测到边缘
( 要因 ) 是线路板识别异常。
( 复位方法 ) 请联系本公司服务部。
0 6 8 ** 101 在识别范围内没有找到指定的标记
0 6 8 ** 102 在识别范围内没有找到指定的标记
0 6 8 ** 201 标记尺寸过小
0 6 8 ** 202 标记尺寸过大
0 6 8 ** 301 标记形状过小
0 6 8 ** 302 标记形状过大
0 6 8 ** 401 标记形状过小
0 6 8 ** 402 标记形状过大
0 6 8 ** 501 在识别范围内没有找到指定的标记
0 6 8 ** 502 在识别范围内没有找到指定的标记
0 6 8 ** 601 在识别范围内没有找到指定的标记
0 6 8 ** 602 在识别范围内没有找到指定的标记
0 6 8 ** 603 在识别范围内没有找到指定的标记
0 6 8 ** 604 在识别范围内没有找到指定的标记
( 要因 ) 是线路板识别异常。
( 复位方法 ) 请联系本公司服务部。
3.5 线路板识别异常
Notice
图像移动按钮
位置确定按钮
4-210606-001
识别异常 ID 号 识别异常内容、要因以及复位方法
0 6 E ** 001 其它
( 要因 ) 是装置自检测的信息。
( 复位方法 ) 请联系本公司服务部。
1 6 * ** *** 其它
( 要因 ) 是装置自检测的信息。
( 复位方法 ) 请联系本公司服务部。
3.5 线路板识别异常
4-22
3.6 识别内部异常
Z A B CC DDD
分类判定
大分类(7)
中分类
小分类:小分类
详细分类:详细分类
0:吸嘴识别(无吸嘴)
1:吸嘴识别(粗识别异常)
2:吸嘴识别(粗识别异常)
3:吸嘴识别(详细识别异常)
8:吸嘴识别(检查异常)
9:吸嘴识别(判定异常)
E:吸嘴识别(其它异常)
Notice
发生了非记载异常 ID 号时，请联系本公司服务部。
Table 4D9
识别异常 ID 号 识别异常内容、要因以及复位方法
0 7 0 ** 001 没有检测出吸嘴
0 7 1 ** 001 没有检测出吸嘴
0 7 2 ** 001 没有检测出吸嘴
0 7 2 ** 002 没有检测出吸嘴
0 7 3 ** 101 没有检测出边缘
0 7 3 ** 102 没有检测出吸嘴
( 要因 1) 吸嘴的安装状态异常。
( 要因 2) 吸嘴类型数据异常。
( 复位方法 1) 请正确安装吸嘴。
( 复位方法 2) 请确认吸嘴类型数据，有错时进行修改。
0 7 8 ** 101 吸嘴尺寸超出了允许的范围
0 7 8 ** 102 吸嘴尺寸超出了允许的范围
0 7 8 ** 201 检查异常
0 7 8 ** 202 检查异常
( 要因 1) 安装了与吸嘴配置数据不符的吸嘴。
( 要因 2) 吸嘴类型数据异常。
( 复位方法 1) 请安装正确的吸嘴。
( 复位方法 2) 请确认吸嘴类型数据，有错时进行修改。
3.6 识别内部异常
