4OM-1348-002_w.pdf - 第123页
2 - 2 0606 - 001 2. 警告 ( 启动向导 ) 2.1 关于警告 ( 启动向导 ) 界面 在装置误操作或异常发生后没有正确复位时， 显示如下警告 ( 启动向导 ) 界面。 [2] [3] [1] [4] Fig.4B2 警告 ( 启动向导 ) 示例 [1] 警告 ( 启动向导 ) 显示警告 ( 启动向导 )。 [2] 显示区分 A 显示警告 ( 启动向导 ) 的概要。 [3] 显示区分 B 显示警告 ( 启动向导 ) 的…
2-10606-001
1. 故障处理的说明
1. 故障处理的说明
故障处理的构成如下。
Fig.4B1
Note
关于操作员可以处理的简单故障的复位方法，在“第一卷 : 向导 第
四章 简单的故障处理”章节进行说明。
启动向导界面下的故障处理
装置情报界面下的故障处理
异常显示界面下的故障处理
异常 ID 号下的故障处理
识别异常 ID 号 (8 位 ) 下的
故障处理
有关吸取与贴装的故障处理
说明“启动向导”界面显示下的复位方法。
请参照“2.1 关于警告 ( 启动向导 ) 界面”
章节。
说明“装置情报”界面显示下的复位方法。
请参照“3.1 关于装置情报界面”章节。
根据不同异常 ID 号、识别异常 ID 号，故障处理也有所
不同。
请参照“第三章 异常 ID 号下的故障处理”
章节。
请参照“第四章 识别异常 ID 号下的故障
处理”章节。
对“一般吸取不良和贴装不良”的要因与对策进行说明。
请参照“第五章 有关吸取与贴装的故障处
理”章节。
Reference
Reference
Reference
Reference
Reference
2-20606-001
2. 警告 ( 启动向导 )
2.1 关于警告 ( 启动向导 ) 界面
在装置误操作或异常发生后没有正确复位时，显示如下警告 ( 启动向导 )
界面。
[2] [3]
[1]
[4]

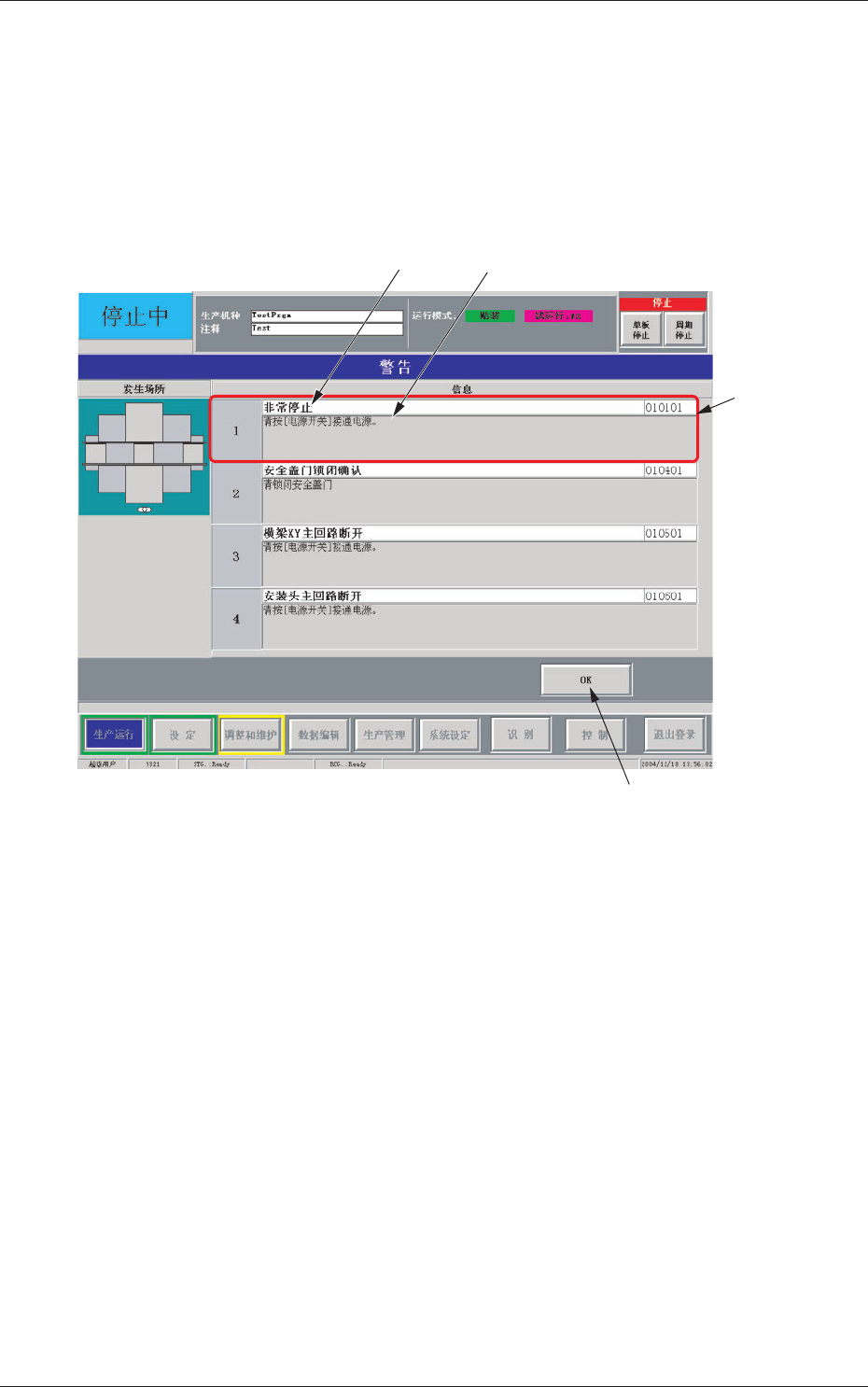

Fig.4B2 警告 ( 启动向导 ) 示例
[1] 警告 ( 启动向导 )
显示警告 ( 启动向导 )。
[2] 显示区分 A
显示警告 ( 启动向导 ) 的概要。
[3] 显示区分 B
显示警告 ( 启动向导 ) 的详细内容。
[4] ［OK］按钮
按下该按钮，返回至显示警告 ( 启动向导 ) 前的界面。
2. 警告 ( 启动向导 )
2-30606-001
•
警告 ( 启动向导 ) 界面下的复原步骤
(1) 备份警告 ( 启动向导 )。
Notice
为防止遗忘警告 ( 启动向导 ) 而不能进行正确复原，请务必进行备份。
(2) 按［OK］按钮返回到原来界面。
(3) 请根据警告 ( 启动向导 ) 进行正确的复原。
2.1 警告 ( 启动向导 ) 界面
