1 - 54 0606 - 001 (9) 将扁平环更换治具搭在摇动侧滚轴 ( 装置外侧 ) 上。 只将扁平环用手向下按，使其插入到滚轴的插槽里。 扁平环 Fig.4A54 (10) 注意切割器刀片，拆卸扁平环更换治具。 (11) 安装料带引导槽和透明盖。 4.4 扁平环的更换步骤
1-530606-001
4.4 扁平环的更换步骤
(6) 在关闭料带夹板的状态下，固定治具的弯折部分朝上，用切割器
单元固定治具的内侧孔进行安装。
Fig.4A52
警告
请注意切割器刀片进行作业。
•
有可能被切割器刀片切伤手等。
•
为防护起见，进行切割器部维护保养时，安装固定治具。
(7) 用市面上销售的切割器将用完的扁平环切断并卸下。
(8) 在扁平环更换治具安装扁平环。
Fig.4A53
1-540606-001
(9) 将扁平环更换治具搭在摇动侧滚轴 ( 装置外侧 ) 上。
只将扁平环用手向下按，使其插入到滚轴的插槽里。
扁平环
Fig.4A54
(10) 注意切割器刀片，拆卸扁平环更换治具。
(11) 安装料带引导槽和透明盖。
4.4 扁平环的更换步骤
1-550612-002

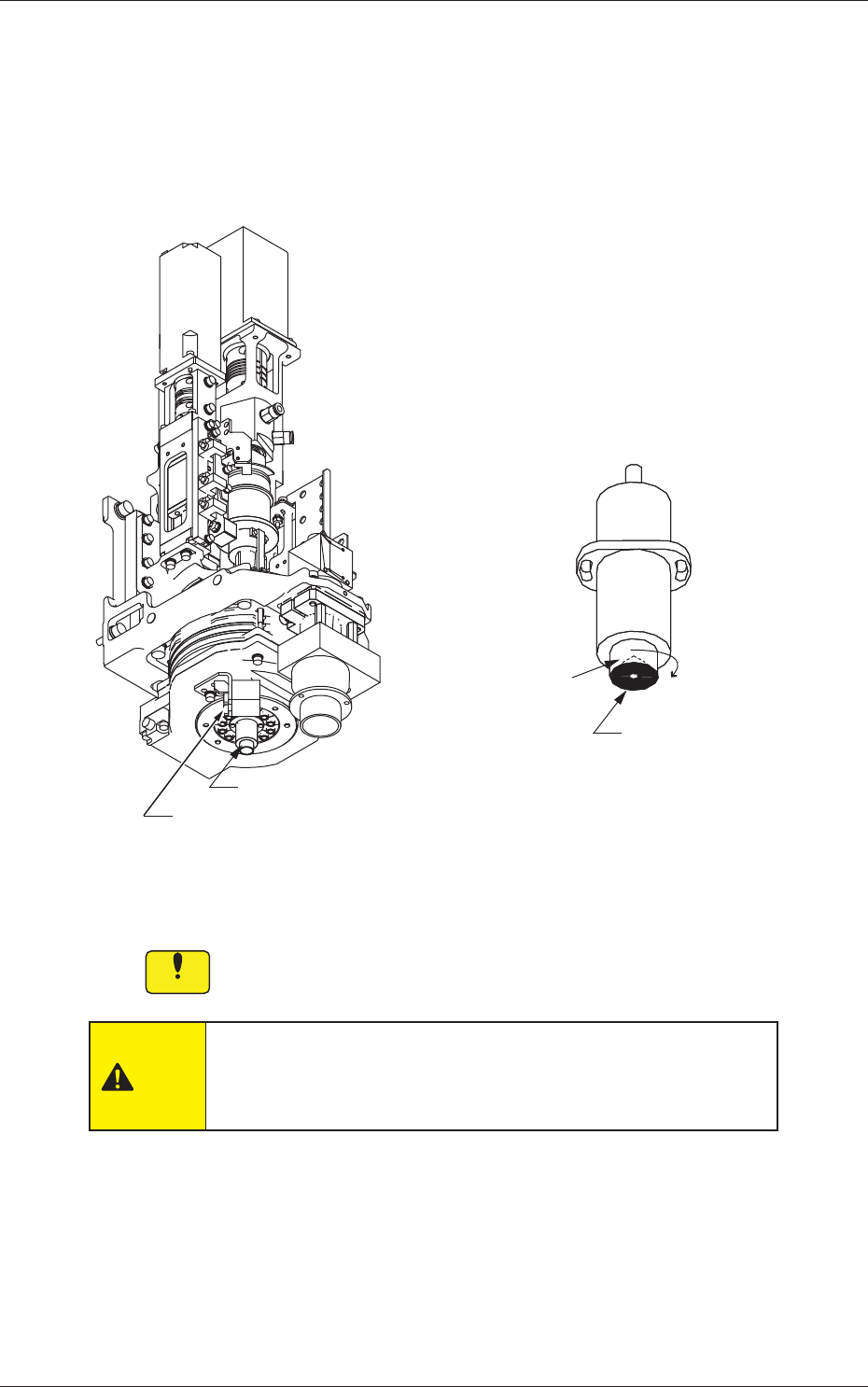

4.5 线传感器的清扫
为使元件厚度计测的可靠性稳定并持续，请定期实施线传感器的清扫。
•
请每天清扫。
•
根据使用频率和周围环境等，必要时请改变清扫频率。
线传感器(投光器)
线传感器(受光器)
横向
圆锥盖
圆锥反射镜的
表面
线传感器(投光器)
Fig.4A55
•
清扫投光器时，请横向轻轻擦拭圆锥反射镜的表面。
Notice
纵向擦拭，有可能损坏圆锥盖。
使用损坏的圆锥盖，有时无法正常进行元件识别。
4.5 线传感器的清扫
注意
线传感器的投光器是玻璃制的。
万一损坏投光器时，请务必使用吸尘器回收碎片。
如果用赤手回收碎片，手或手指就有可能受伤。
