MA TCH 算法 : （应用模式： 锡膏板，红胶板 ，波峰焊 ） Match 算法 : 一般应用在元件本体 , 主要起定位作 用 利用元件框框住所需要检测的区域并生 成标准图 , 然后以此标准图与其它的元件本体进行 图片的对 比检测 , 左图中上下限为图片的差异 范围值 也就是说标准图与待测图之间的图像相 差值在设 定的范围之类则 OK, 否则 NG OK, NG 此算法主要检测图像差异 算法扩展应用 : 可以应用在字符上，如右图 把…
第二天：算法原理讲解（重点）
检测算法是设备测试的核心，使用正确的算法可以达到更好的测试效果

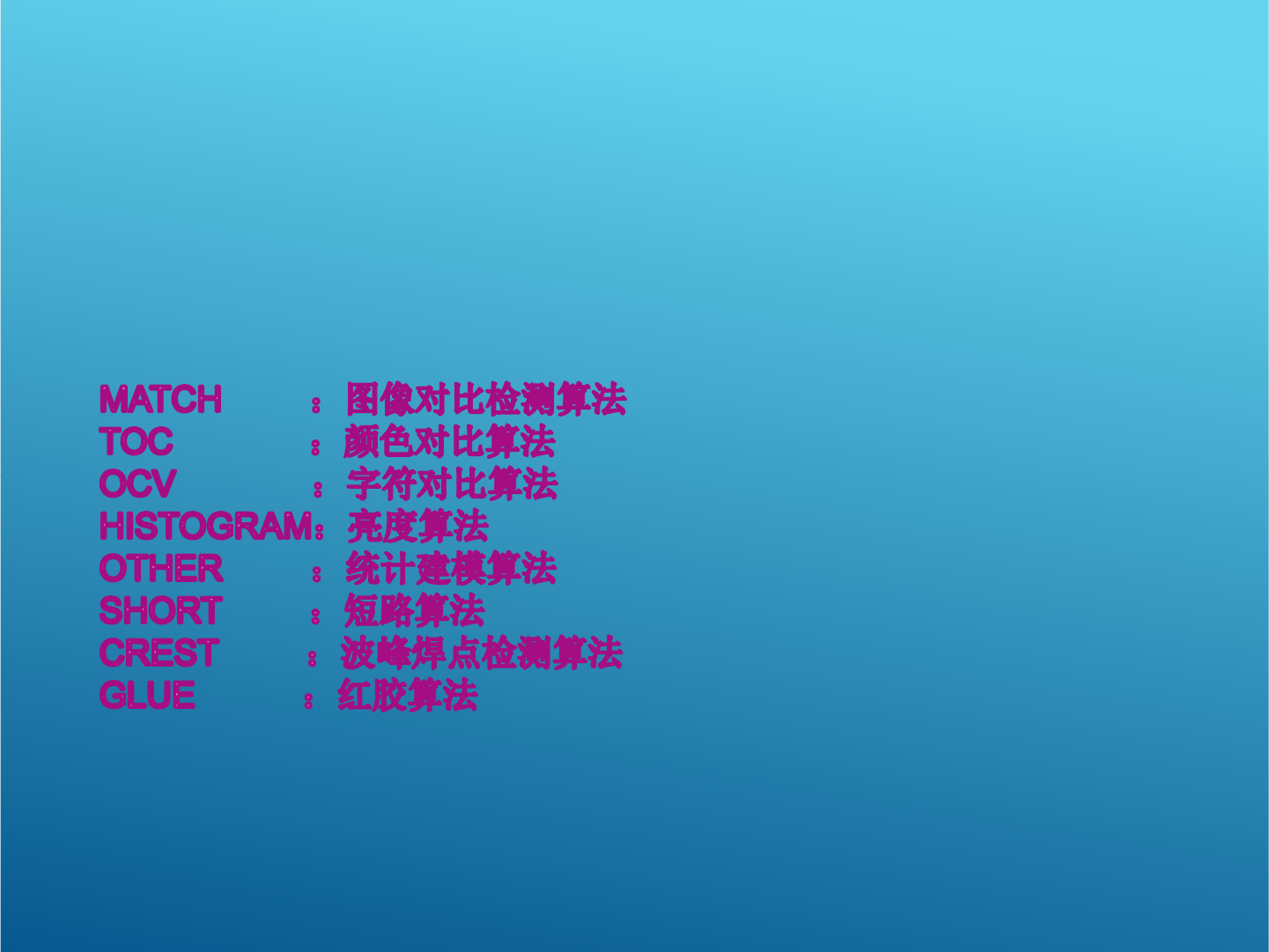

必须掌握的常用算法：
讲解时间大约花费3至4小时，因为算法比较重要，需要
更多的时间去讲解并给时间技术员去实际操作及理解
MATCH算法:（应用模式：
锡膏板，红胶板，波峰焊
）
Match 算法:
一般应用在元件本体,主要起定位作用
利用元件框框住所需要检测的区域并生成标准图,
然后以此标准图与其它的元件本体进行图片的对
比检测,左图中上下限为图片的差异范围值
也就是说标准图与待测图之间的图像相差值在设
定的范围之类则OK,否则NG
OK, NG
此算法主要检测图像差异
算法扩展应用:
可以应用在字符上，如右图
把“103”当作一张图像来进行检测
上下限根据实际情况调控，上限越小越严格
OCV算法:（应用模式：
锡膏板，红胶板，波峰焊
）
此算法主要检测字符丝印，有两种模式
1、清晰模式，主要针对比较清晰的丝印，提取丝印的外部轮廓并与待测丝印进行比对
如果丝印周围有杂质可以更改参数进行调整，如上图
2、模糊模式，主要针对比较模糊的丝印，效果如右
图.(注：电阻等比较清晰的丝印不要用模糊)
