错件框： 错件框有两种，一种是如电容一样没有 字体，按照颜色区分 ，使用 T OC 另外一种是有字体，一般使用 OCV 或者 MA TCH T OC 错件：一般确认没有错料的情况 下直接派生即可 误判元 件可进行派生后重新抽色，或调整参数。 当元件 本体颜色与基板颜色较为接近时，建议打开效果“元件”， 观察粉 红色区域是否只存在元件本体，如不是需做参数调整。 OCV 算法参 数判定范围在（ 0-8 ） % ， 误差倍数默认1,不要改大 …
空焊框：
调试误判时，判定上限允许调至最大（0-30）%。
调试误判时，RGB参数最大允许设置如下：
红色：75-180绿色：0-65蓝色：0-55亮度：60-255
默认参数：
红：65-180
绿：0-70
蓝：0-60
亮度：60-255
虚焊框（算法HISTOGRAM）
（1）虚焊默认检测模式（min），判定参数上限默认90%，调
试误判时，判定上限允许调至最大：(0-120)%，增强3，具体按实际情况设定
比率可适当减少
（2）为了降低误报，该虚焊检测框的大小建议选择靠近元件侧，
检测框大小≤露出焊盘的部分的1/2。
错件框：
错件框有两种，一种是如电容一样没有字体，按照颜色区分，使用TOC
另外一种是有字体，一般使用OCV或者MATCH
TOC错件：一般确认没有错料的情况下直接派生即可
误判元件可进行派生后重新抽色，或调整参数。
当元件本体颜色与基板颜色较为接近时，建议打开效果“元件”，
观察粉红色区域是否只存在元件本体，如不是需做参数调整。
OCV算法参数判定范围在（0-8）%，误差倍数默认1,不要改大。
Match算法参数判定范围在（0-15）%。
OCV或MATCH错件
Match 0-
match调试误判时，判定数据上限可放宽到30%。
默认首选方法一：OCV算法检测（其次是Match），如遇到
丝印模糊或识别效果不好的情况（如 ），可选择模糊模式
方法二：match算法作检测，判定数据范围（0-15），误判调试时，
允许判定数据范围调至最大（0-30）%。
（4）元件框大小只需框住丝印即可，不要太大，画到其他杂质或边缘会
影响检测效果。
现版本OCV有清晰与模糊两种模式，检测较为清晰的丝印时，如电阻类元件，
一定要使用清晰模式，模糊模式范围较大，可能会有漏测情况。

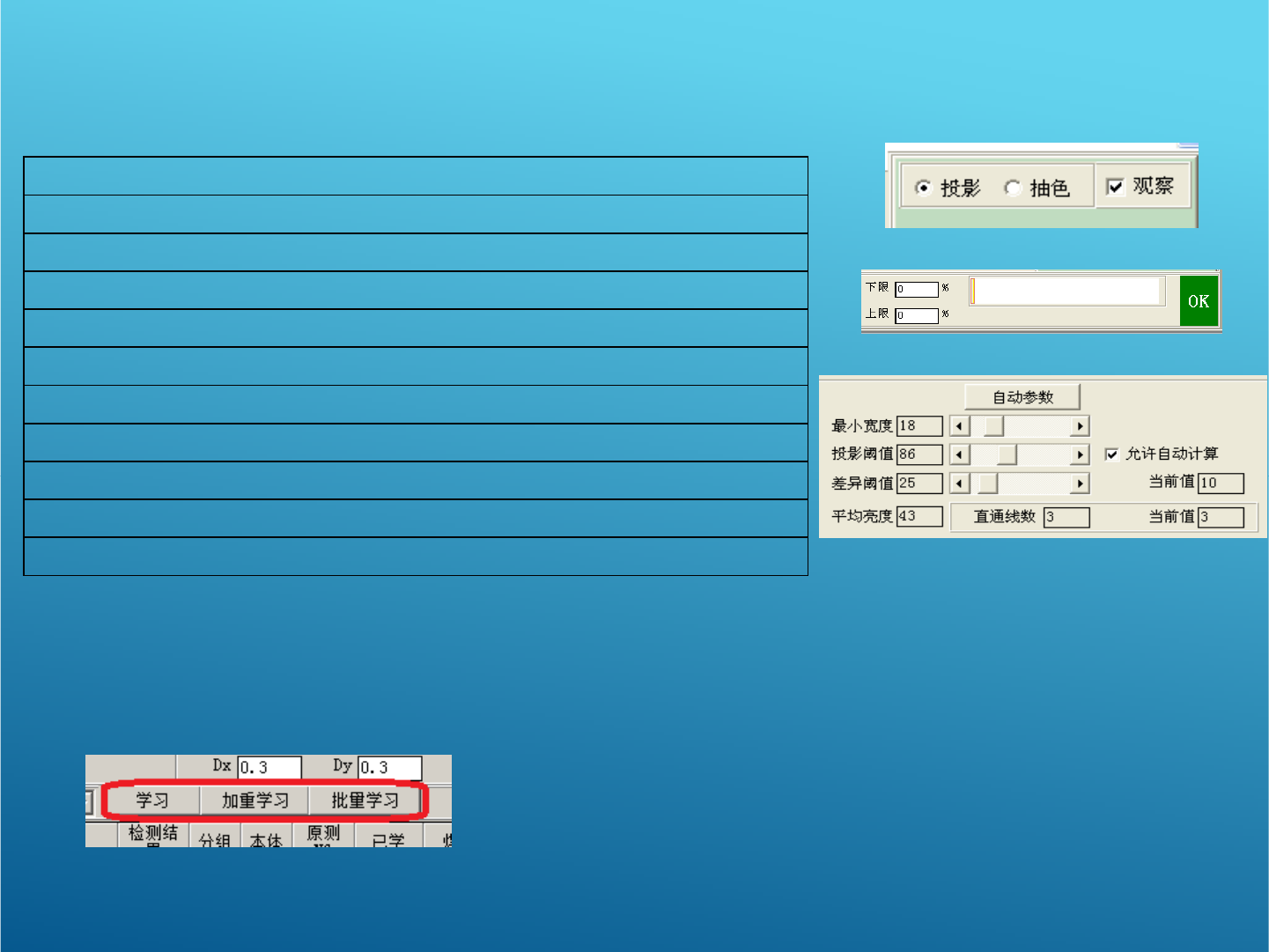

(1)短路算法有两种检测模式：投影和抽色。
(2)投影：一般通过自动参数可得到右图的投影效果图，如自动参数没用要手动
调节以下参数，主要有两个参数：
投影阈值：主要调节通道宽度与数量，大小无所谓，只需要保证通道数量对即可
差异阈值：默认参数为20，一般自动参数调节后最大为40，手动调节最大
允许到45，该值越大检测力度越小，超过50可能会导致短路漏测。
抽色：该观察模式必须先做脚框，否则无法观察到效果，有多余色彩时，
可增加背景数并点击抽色。
投影可以检测脚与脚之间一般锡珠，而抽色观察不行，具体按实际情况选取
短路框
投影可以检测脚与脚之间一般锡珠
，
而抽色观察不行
，
具体按实际情况选取
注意：短路没有上限值，就是零，否则代表允许连锡
虚焊框（OTHER算法）
对于OTHER算法来说，需要学习大量的OK图片来降低程序误报
所以在调试过程中学习OK的图片即可。
