程序制作时有两种方法： 1 导入贴片坐 标制作程序 2 每一颗零件手动制作 元件检测框制作方法： 如右图找到物料之后，在软件右下方 找到 “ 检测类别 ” ，选中所需制 作元件 对应的模块，直接左键拉框框住元器 件，注意虚线框大小，一定要比零件 包括焊盘大一圈，大约为 1 到 2 厘米， 然后直接右键 “ 注册标准 ” 左图为注册元件时所呈现的窗口
第三步为MARK 设置
缩略图制作完成之后再软件右上
方会有整个PCB板的平面图形出
来，在图像上双击任意点相机会
直接移动到指定位置，并在软件
窗口显示当前位置的放大图片，
找到板上标准MARK点的位置并

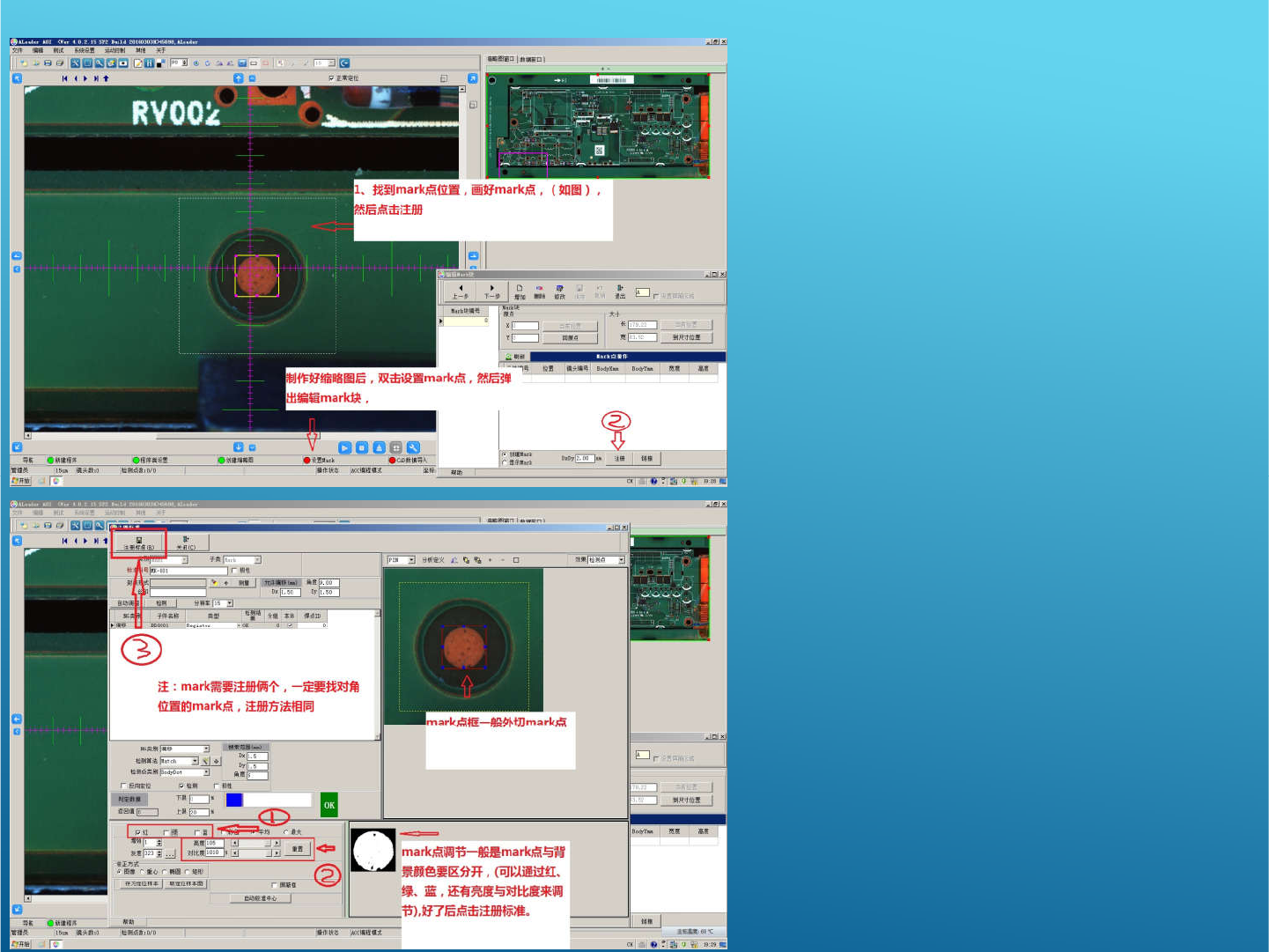

双击，利用出现的小黄框框住
MARK点（这个点根据实际情况
来选取），并点击MARK设置窗
口里面的“注册”
在弹出的注册窗口中更改框的大
小以及参数，使MARK 点效果图
看起来尽可能清晰即可，制作斜
对角的两个MARK点之后，点击
下一步进入“CAD数据导入”或者
直接保存退出。
程序制作时有两种方法：1导入贴片坐标制作程序
2每一颗零件手动制作
元件检测框制作方法：

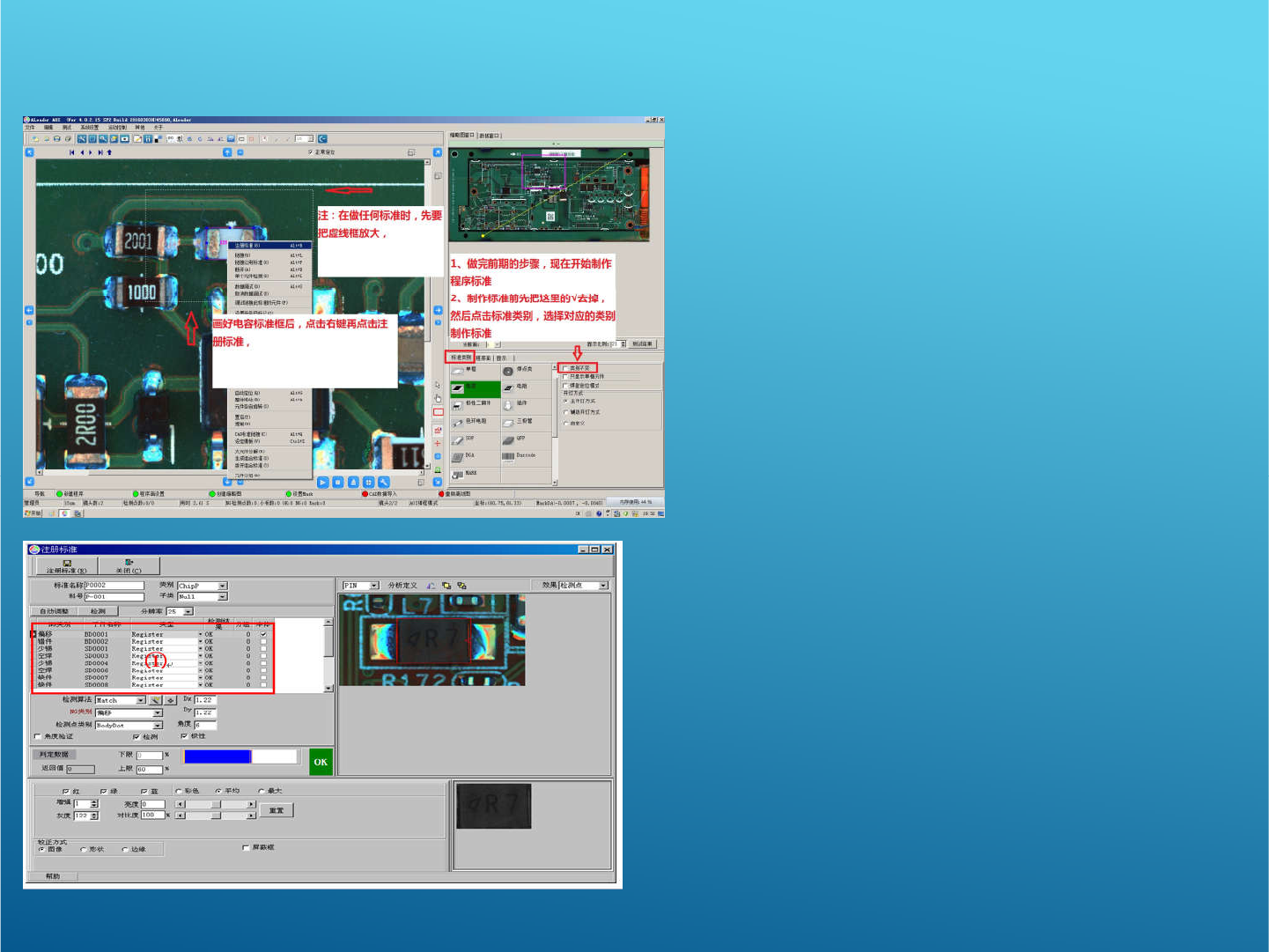

如右图找到物料之后，在软件右下方
找到“检测类别”，选中所需制作元件
对应的模块，直接左键拉框框住元器
件，注意虚线框大小，一定要比零件
包括焊盘大一圈，大约为1到2厘米，
然后直接右键“注册标准”
左图为注册元件时所呈现的窗口
电容与电阻注册方法差不多：

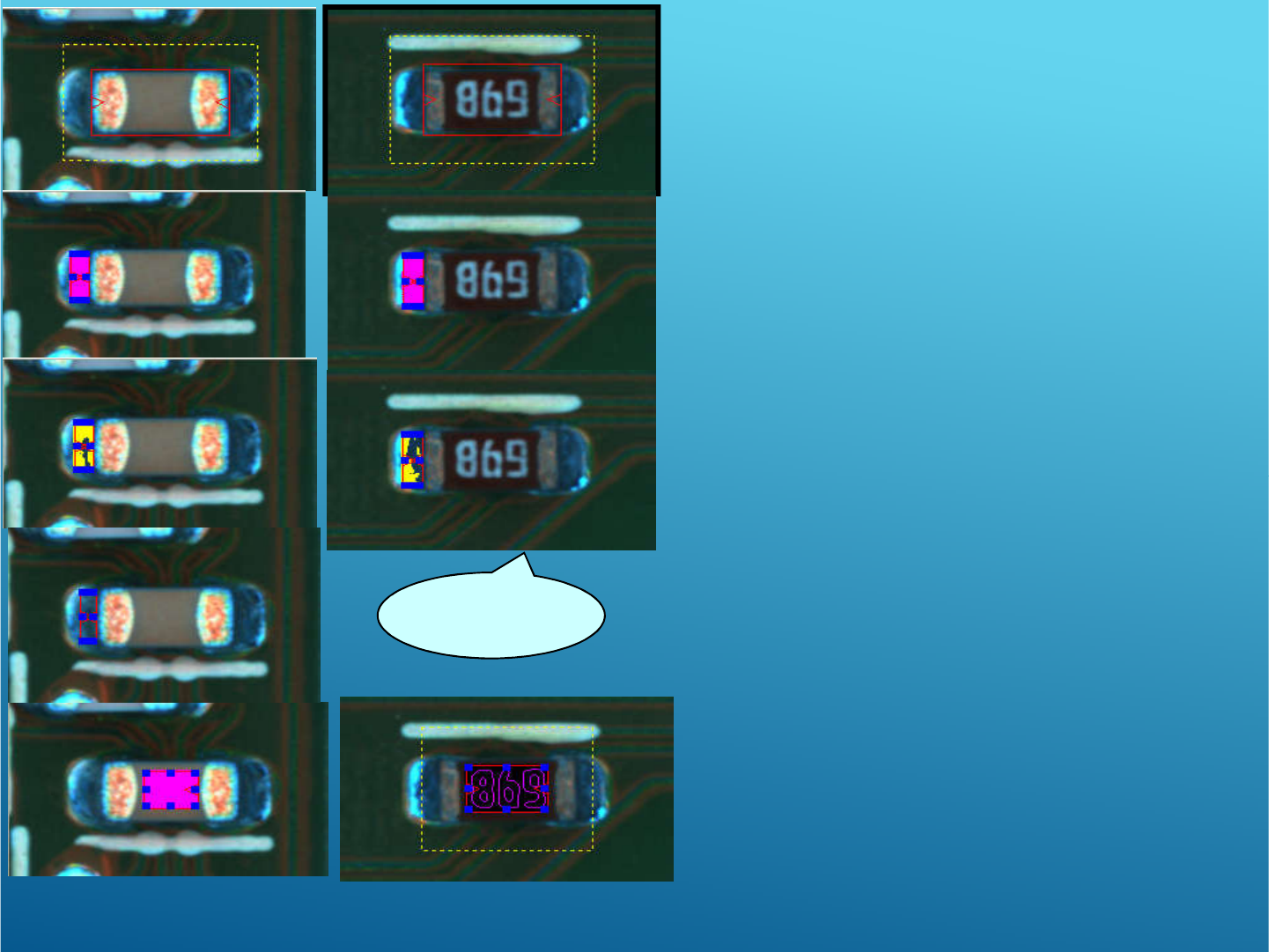

左图从上到下依次为偏移框
少锡框
空焊框
虚焊框
错件框
制作检测框时按照图中所示框的大
小和位置去摆放修改即可
框靠近电极一边，
大小占露出焊盘
1/2左右。
小和位置去摆放修改即可
注意：偏移框注册时比零件要大一
点，左右两边间隙一致
