OCV 算法 : （应用模式： 锡膏板，红胶板 ，波峰焊 ） 此算法主要检测字符丝印，有两种模式 1 、清晰模式，主要针对比较清晰的丝 印，提取丝印的外部 轮廓并与待测丝印进 行比对 如果丝印周围有杂质可以更改参数进行调整，如 上图 2 、模糊模式，主要针对比较模糊的丝 印，效果如右 图 .( 注：电阻等比较清晰的丝印不 要用模糊 )

100%1 / 35

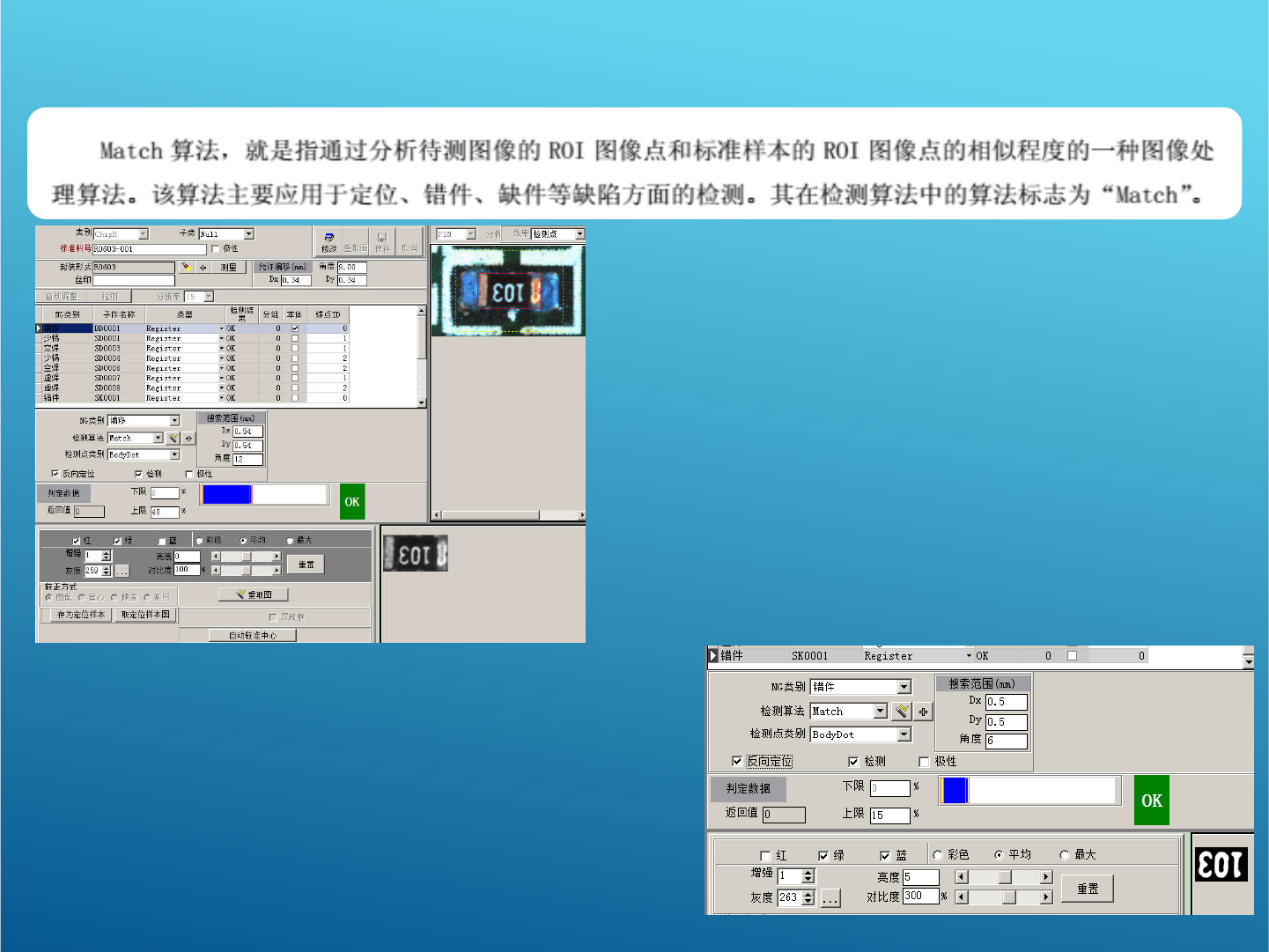

MATCH算法:（应用模式：
锡膏板，红胶板，波峰焊
）
Match 算法:
一般应用在元件本体,主要起定位作用
利用元件框框住所需要检测的区域并生成标准图,
然后以此标准图与其它的元件本体进行图片的对
比检测,左图中上下限为图片的差异范围值
也就是说标准图与待测图之间的图像相差值在设
定的范围之类则OK,否则NG
OK, NG
此算法主要检测图像差异
算法扩展应用:
可以应用在字符上，如右图
把“103”当作一张图像来进行检测
上下限根据实际情况调控，上限越小越严格

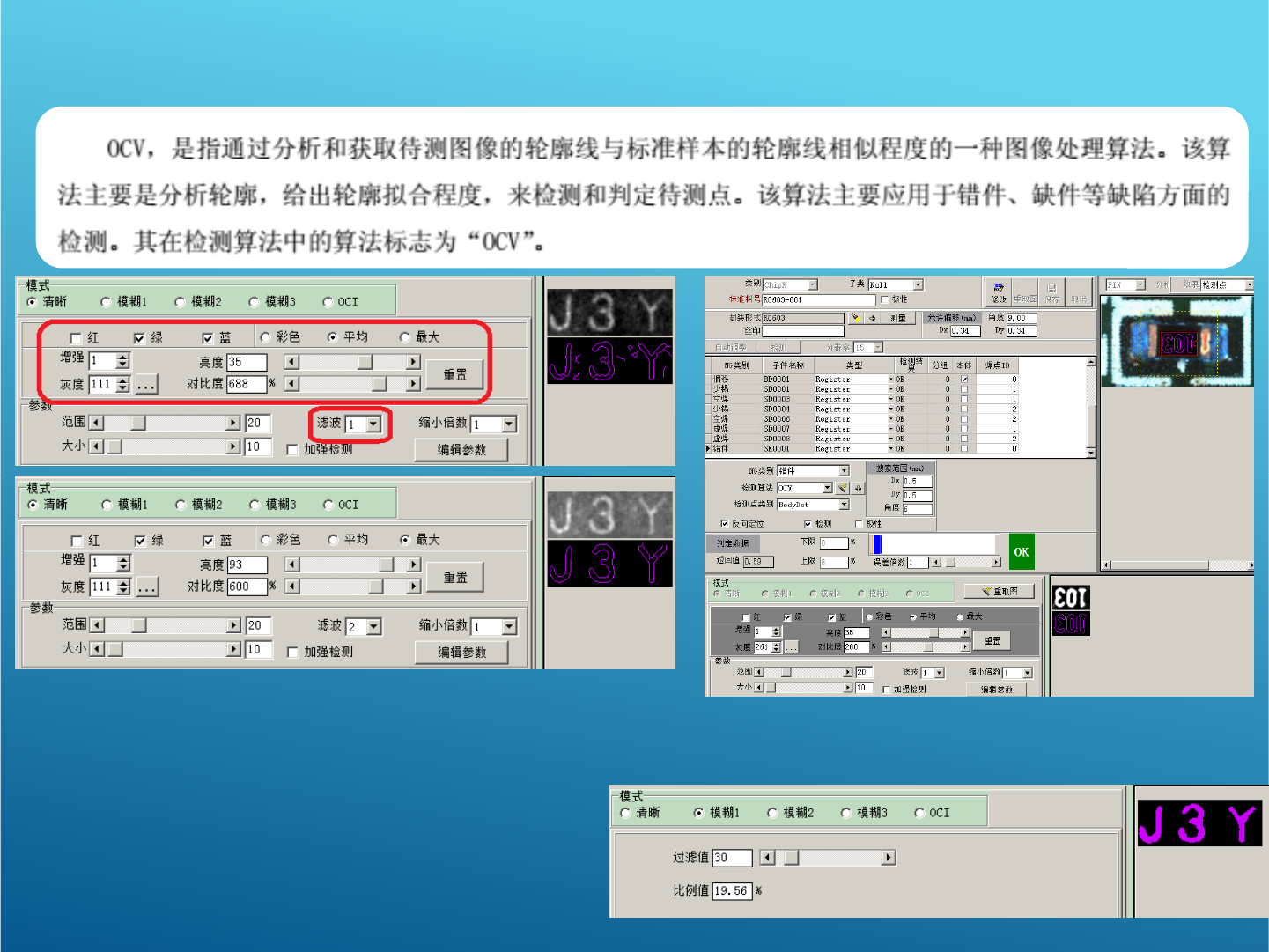

OCV算法:（应用模式：
锡膏板，红胶板，波峰焊
）
此算法主要检测字符丝印，有两种模式
1、清晰模式，主要针对比较清晰的丝印，提取丝印的外部轮廓并与待测丝印进行比对
如果丝印周围有杂质可以更改参数进行调整，如上图
2、模糊模式，主要针对比较模糊的丝印，效果如右
图.(注：电阻等比较清晰的丝印不要用模糊)

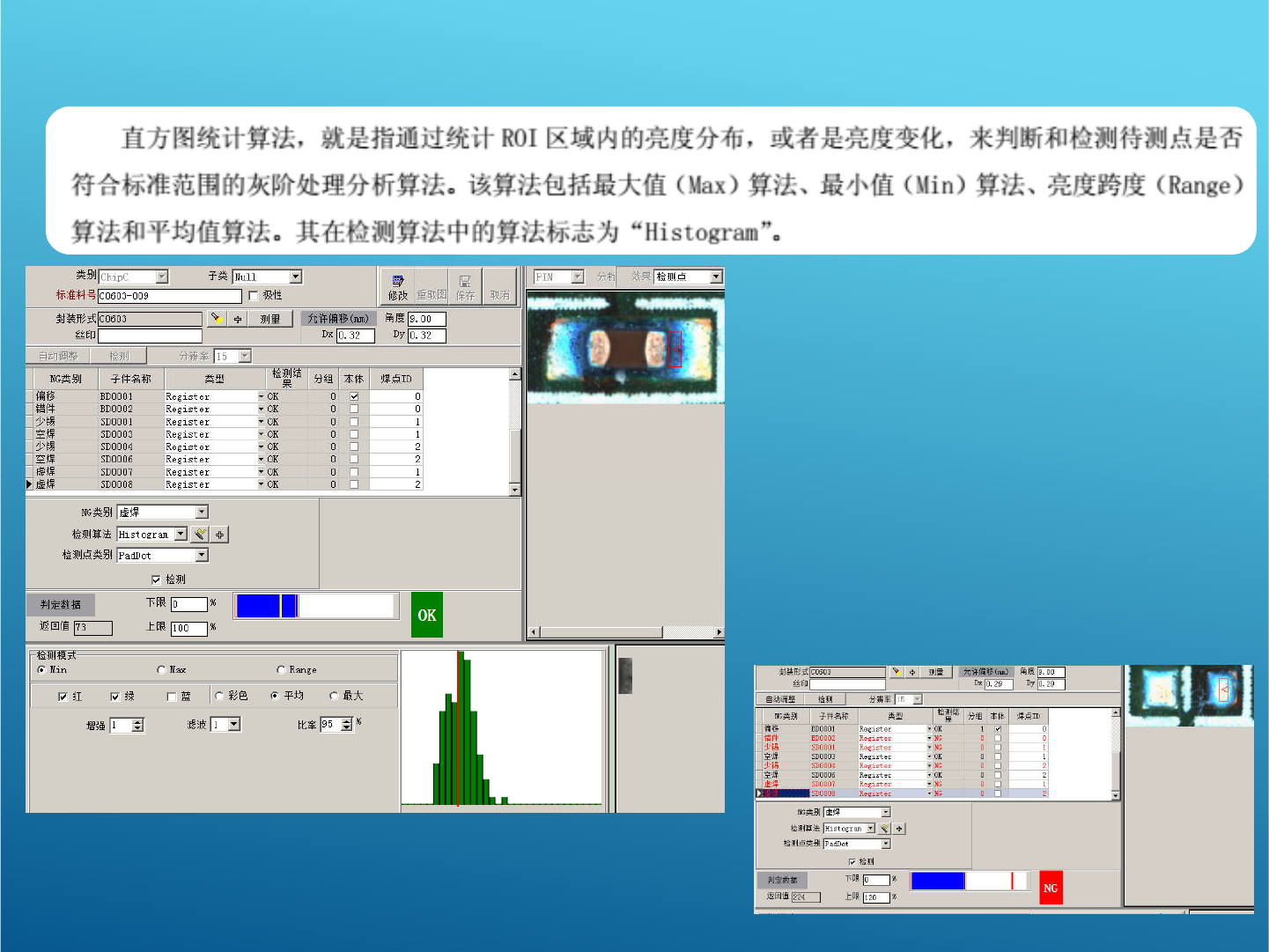

HISTOGRAM算法:（应用模式：
锡膏板
）
该算法主要检测亮度
根据之前提到过的光学成像的原理
我们可以知道在电极旁正常上锡的地
方颜色呈现深蓝色，而深蓝色是一个
比较暗的色调，从而可以理解检测的
区域亮度如果出现高亮部分且返回值
区域亮度如果出现高亮部分且返回值
超过上限值则判定NG
（注：该算法上限不是百分比，最大
值为255，一般默认80-100左右）
出现高亮部分如下图：
出现误判情况下可以提高上限值，增强值，或者降低比率值
