神州视觉ALD编程培训教材_F5D37.pdf - 第9页
二极管以及三极管 检测框位置及大小： 偏移框 错件框 焊点框
电容与电阻注册方法差不多：
左图从上到下依次为偏移框
少锡框
空焊框
虚焊框
错件框
制作检测框时按照图中所示框的大
小和位置去摆放修改即可
框靠近电极一边，
大小占露出焊盘
1/2左右。
小和位置去摆放修改即可
注意：偏移框注册时比零件要大一
点，左右两边间隙一致

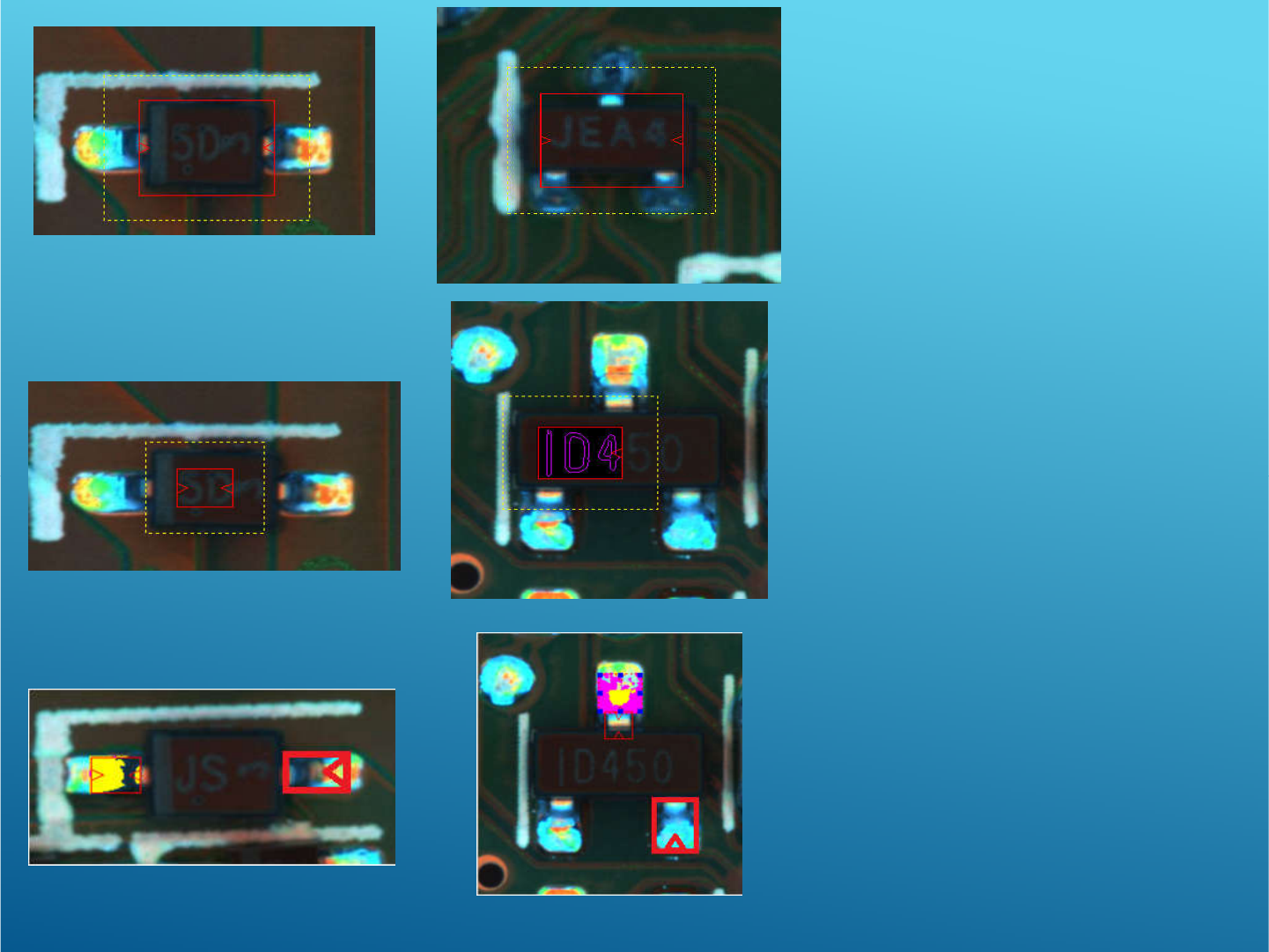

二极管以及三极管
检测框位置及大小：
偏移框
错件框
焊点框

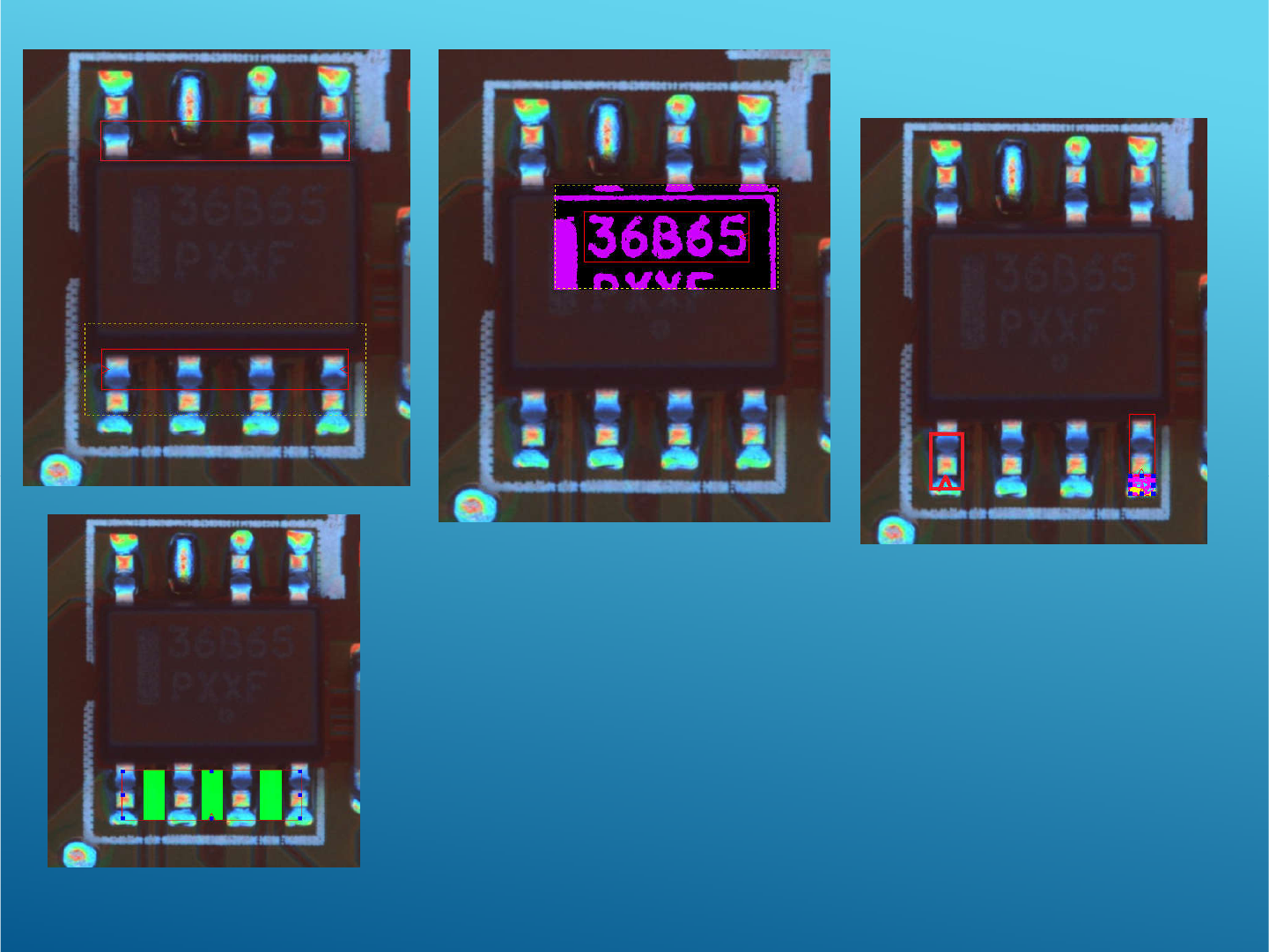

IC相对于其他零件多增加了一个短路检测框
画框大小及位置如左图
