调试方法及参数说明： 偏移框： 该测试项目报警首先确认检测框是否与 零件位置有偏差现象 如果没有偏差则直接派生或者更改上限 值 如果有偏差则检查是否物料图与标准图 不一致，可以派生处 理 返回值 100 时增大搜索范围值 默认参数： 少锡框： 调试误 判时，判定数据下限允许调至最大 （50-100）% 。 调试误 判时， RGB 参数 最大允许 设置如下： 红色： 0- 85绿色：0-90蓝色：45-180亮度：0-200 误判时 一般…
“1”区域内所报
的NG项目调试OK
，然后点击“2”
区域内的全检，待
“3”区域内的图
片名字全部变成绿
色后再点击“2”
区域内的
“
确定修
区域内的“确定修
改”
调试方法及参数说明：
偏移框：
该测试项目报警首先确认检测框是否与零件位置有偏差现象
如果没有偏差则直接派生或者更改上限值
如果有偏差则检查是否物料图与标准图不一致，可以派生处理
返回值100时增大搜索范围值
默认参数：
少锡框：
调试误判时，判定数据下限允许调至最大（50-100）%。
调试误判时，RGB参数最大允许设置如下：
红色：0-85绿色：0-90蓝色：45-180亮度：0-200
误判时一般有两种情况：客户锡膏亮度较亮，这时亮度上限提高即可
客户锡膏亮度较暗，优先降低蓝色下限，不行可以
提高红色上限
默认参数：
红：0-60
绿：0-90
蓝：65-180
亮度：0-180
空焊框：
调试误判时，判定上限允许调至最大（0-30）%。
调试误判时，RGB参数最大允许设置如下：
红色：75-180绿色：0-65蓝色：0-55亮度：60-255
默认参数：
红：65-180
绿：0-70
蓝：0-60
亮度：60-255

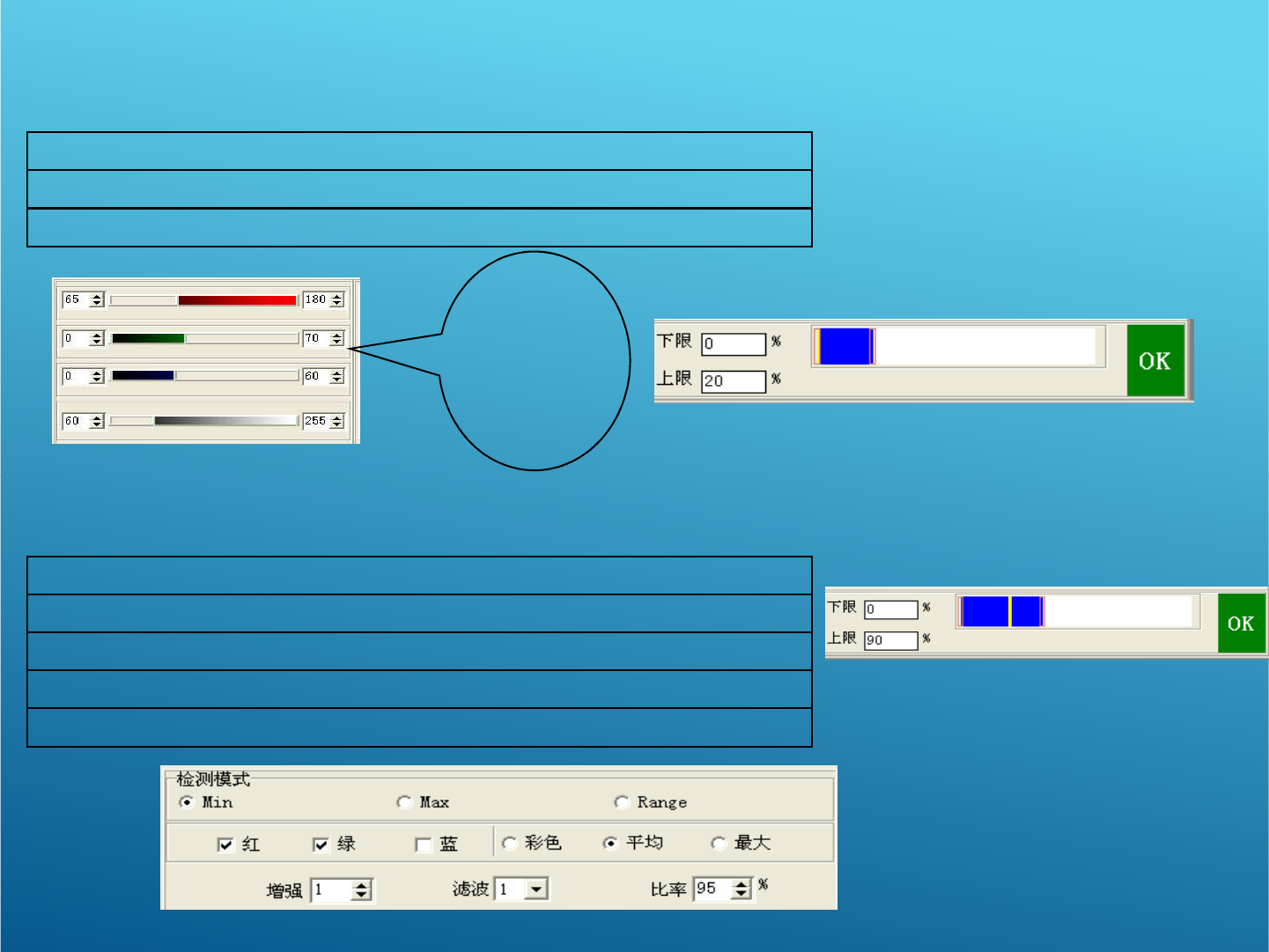

虚焊框（算法HISTOGRAM）
（1）虚焊默认检测模式（min），判定参数上限默认90%，调
试误判时，判定上限允许调至最大：(0-120)%，增强3，具体按实际情况设定
比率可适当减少
（2）为了降低误报，该虚焊检测框的大小建议选择靠近元件侧，
检测框大小≤露出焊盘的部分的1/2。
