CREST 算法 : （应用模式： 波峰焊 ） 引脚： 引脚主要检测是否有出脚，检测依据为 判定测试区域内是否 有深蓝色成分，比例 是否能达到要求 因为如果有出脚，且吃锡完好的情况下 脚周边会有深蓝色成 分，反之则没有； 即：如果出现深蓝色且比例足够，则判 定有出脚 如果没有深蓝色成分或比例达不到要求，则判 定未出脚 前面根据画框时的不同人工插件与机插 件的引脚检测区域会 不一样，如上图显示
CREST算法:（应用模式：
波峰焊
）

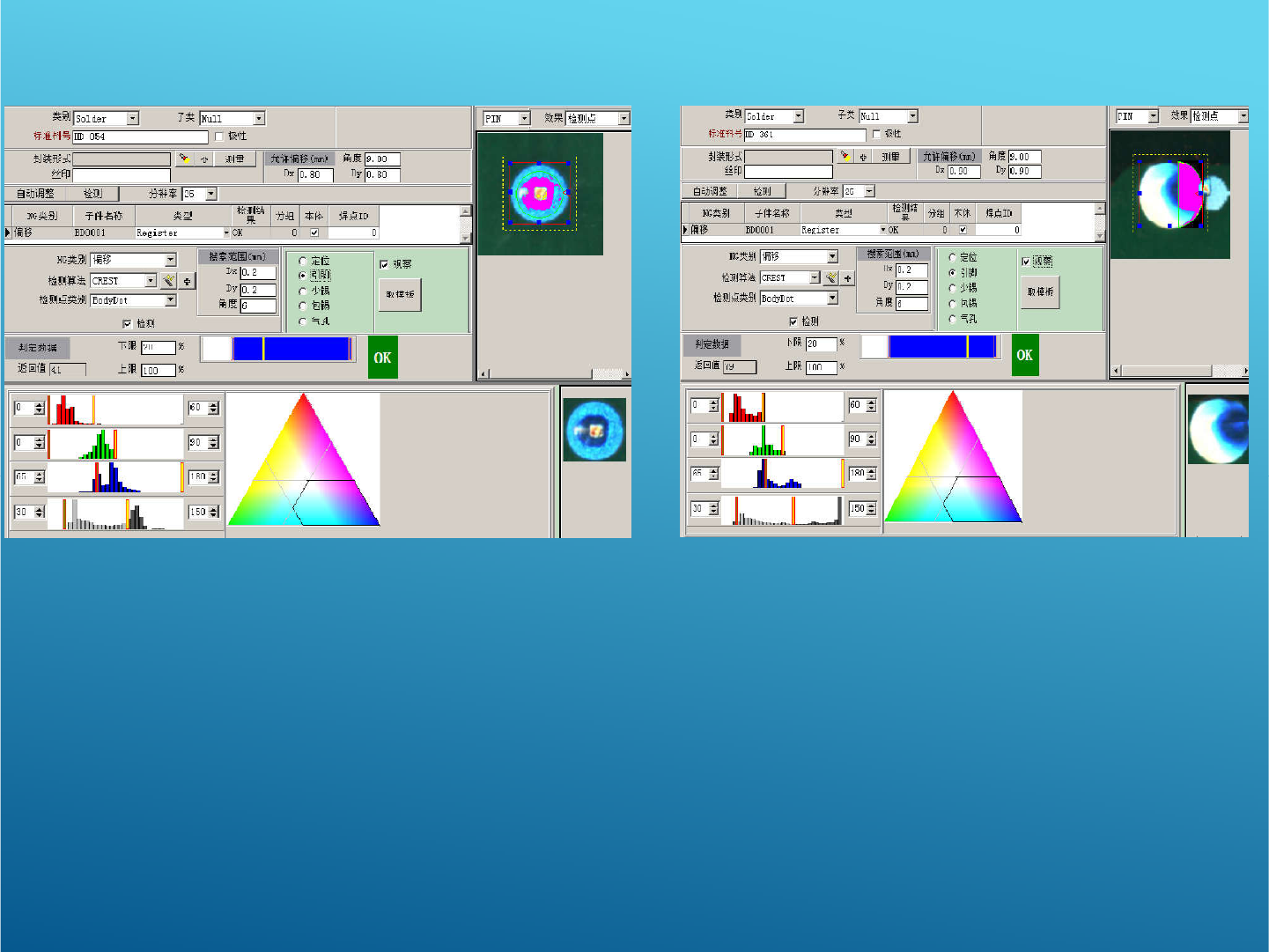

制作波峰焊焊点检测框有两种：
1、人工插件：脚的方向与基板垂直，如左上图，脚一般处于焊盘中心位置
2、机插件：脚会被折弯并固定朝向，如右上图，脚一般超过焊盘或者处于边缘位置
在制作时框的大小与焊盘大小大概一致，且机插件焊点画框时三角尖一定要对着引脚并选择“极性”
“观察”勾选之后可以看出焊盘颜色为白色，基板颜色为黑色，如果颜色区分不明显可以调整下方的
定位参数。
CREST算法:（应用模式：
波峰焊
）

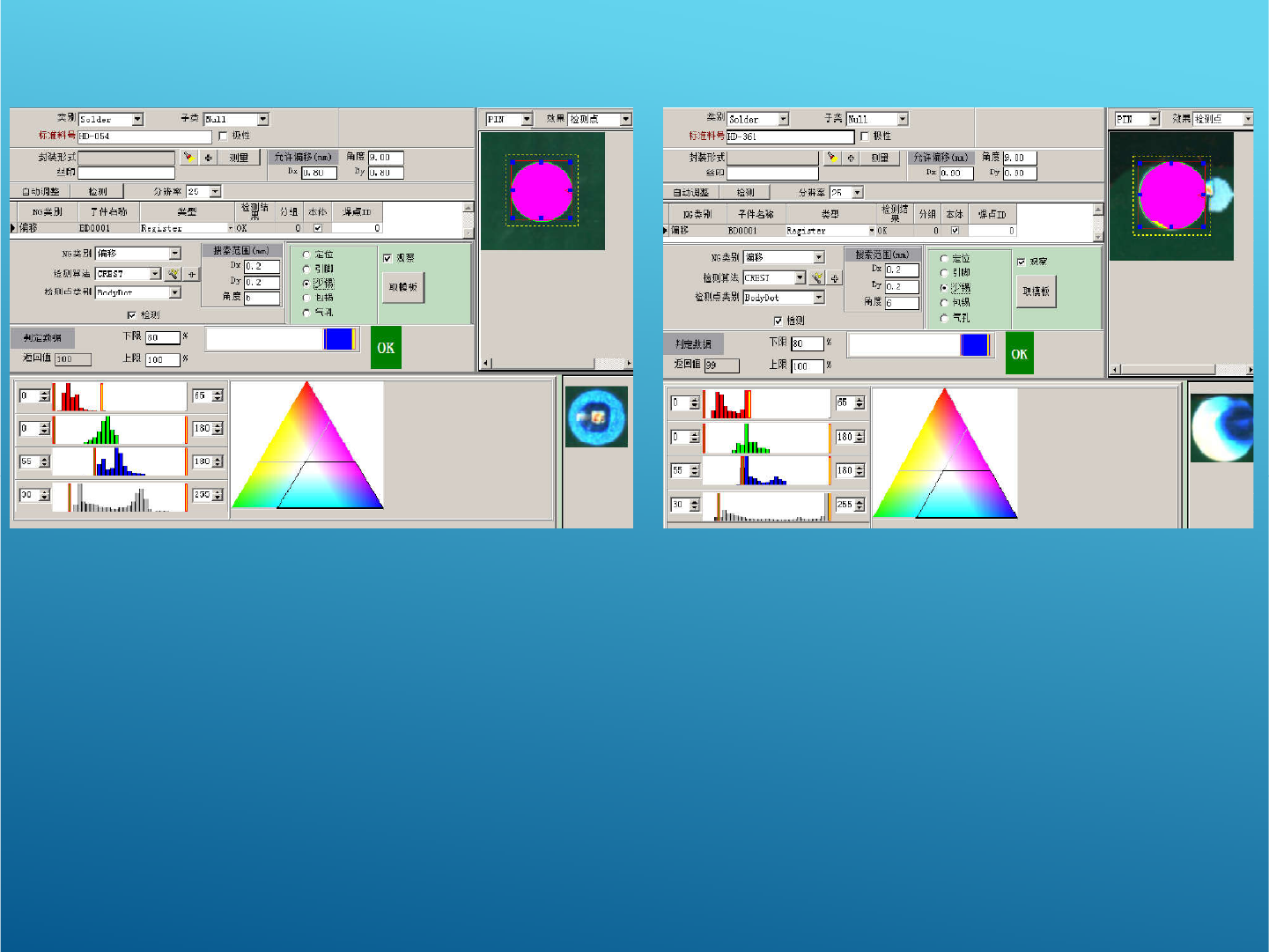

引脚：
引脚主要检测是否有出脚，检测依据为判定测试区域内是否有深蓝色成分，比例是否能达到要求
因为如果有出脚，且吃锡完好的情况下脚周边会有深蓝色成分，反之则没有；
即：如果出现深蓝色且比例足够，则判定有出脚
如果没有深蓝色成分或比例达不到要求，则判定未出脚
前面根据画框时的不同人工插件与机插件的引脚检测区域会不一样，如上图显示
CREST算法:（应用模式：
波峰焊
）
少锡：
少锡主要检测蓝色成分是否能达到要求，默认限制范围为80-100
