软件界面如左图 在软件界面下方有 “ 导航 ” 菜单栏 做程序的顺序按照导航走 双击字体可以执行到当前步骤 第一步是新建程序 主要输入所需制作的机种名称，其他信 息可不用输入 输入完成之后点击 “ 下一步 ” ， 进入到 “ 程序面设置 ”
程序制作流程详解
打开桌面上ALD515(根据实际机型选择）
有三种操作模式：
1.操作员模式只拥有测板权限
2.编程员可以制作或更改程序
3.管理员可以更改系统参数
开启软件：
选择好用户类型之后
点击“确定”进入软件（新机不设密码）
注意：在进入软件过程中，设备会有
复位的动作，不要有任何东西干扰到
安全光幕，否则复位失败
整个流程讲解时间大约花费2-3小时
软件界面如左图
在软件界面下方有“导航”
菜单栏
做程序的顺序按照导航走
双击字体可以执行到当前步骤

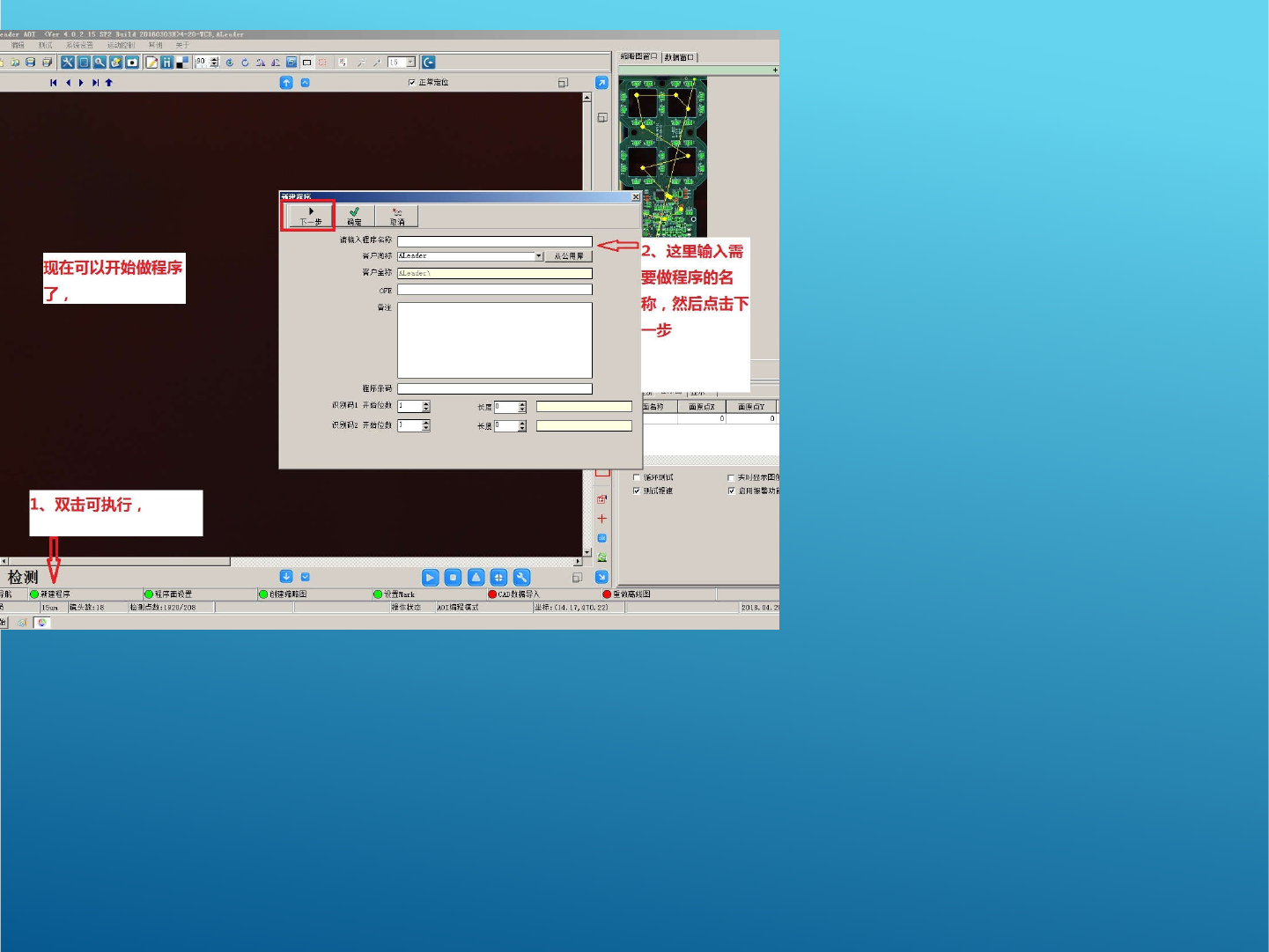

第一步是新建程序
主要输入所需制作的机种名称，其他信息可不用输入
输入完成之后点击“下一步”，进入到“程序面设置”
第二步为程序面设置
主要确定PCB板的大小
界面上出现”面原点”指的是板左下角的坐标点
“PCB尺寸”指的是板的右上角

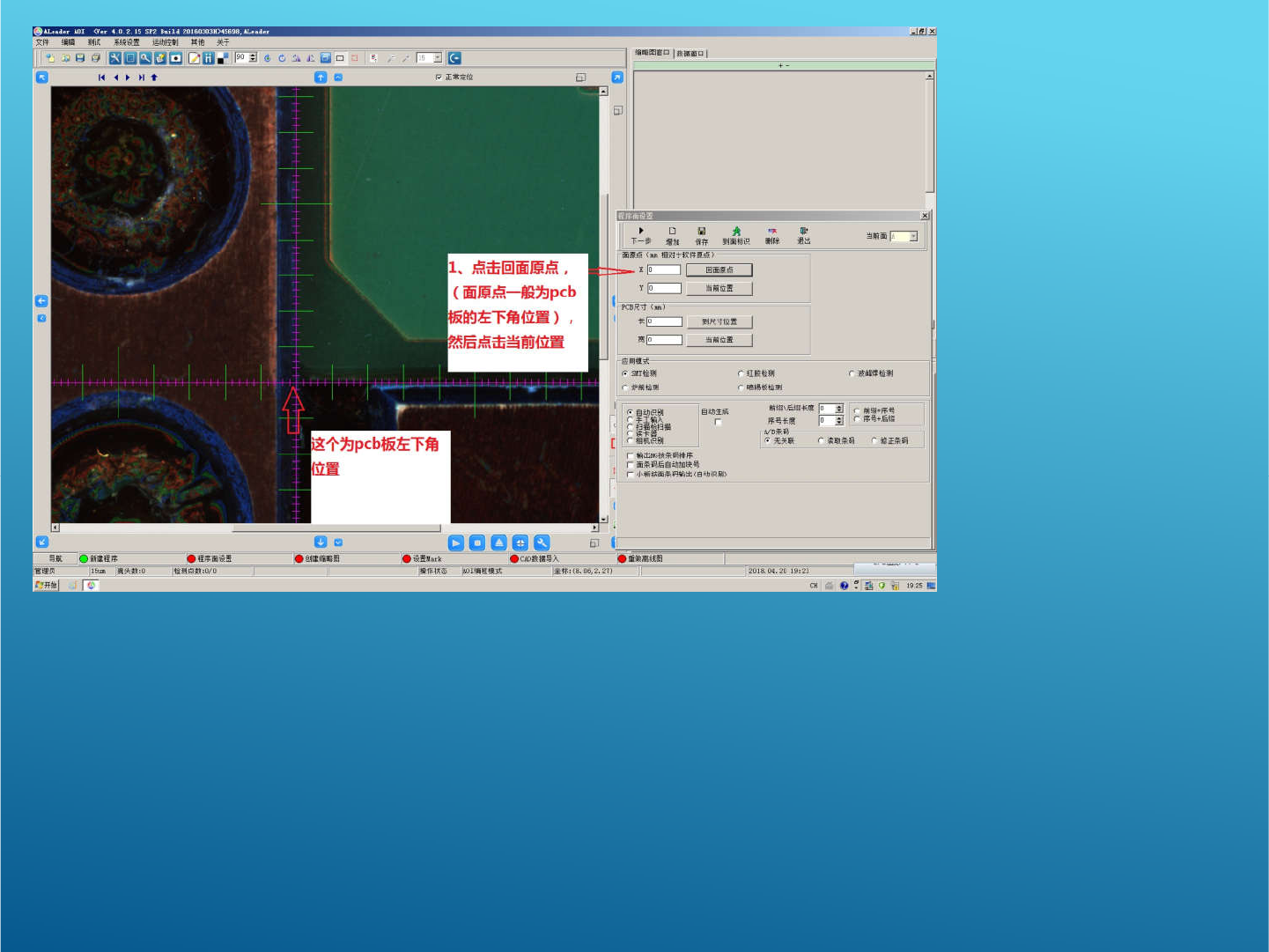

操作方法为把十字架中心点移动到板的左下角，点击“面原点”的“当前位置”
然后把十字架中心点移动到板的右上角，点击“PCB尺寸”的“当前位置”
两个点确定好之后，选择下方检测模式
点击下一步，提示是否改变程序设定—YES—提示是否制作缩略图—YES
然后进入到“设置MARK”
