T OC 部分扩展应用演示： 利用零件表面边缘颜色的不同来区分零件是否反向，颜色提取之后观察效果，使零件两边颜色不一致，然后根据返回值更改下限值， 如果零件反向则颜色比例达不到要求成为 NG 报警。 测试零件偏移： 零件颜色提取出来之后，把检测框的一 半放在零件上，慢慢移动，使返回值为 50 ，然后根据返回值调整上下 限为 45- 55 ，意思为零件左偏或者右偏 导致检测 框里面的颜色多于 5 5 或者少于 4 5 则报警。 只要零件发…
TOC算法:（应用模式：
锡膏板，红胶板，波峰焊
）
TOC为颜色对比检测
如果颜色发生变化可使用该算法
进行比对检测
设定好需要检测的颜色参数和所
需的颜色比例，在检测区域测试
是否符合要求
效果改为“元件”后，可以观察效果图
满足图1中红、绿、蓝、亮度四个参数的区域
在图2中显示为粉红色区域
黄色区域则为颜色不满足，亮度满足区域
（图2中粉红色和黄色只是标记颜色）
如果如图3 所示，把四个参数值全部拉到最大，
则代表了所有的颜色，测试无意义
算法在实际运用过程中可按照实际所需的颜色以及比
例自由设定，该算法应用非常灵活

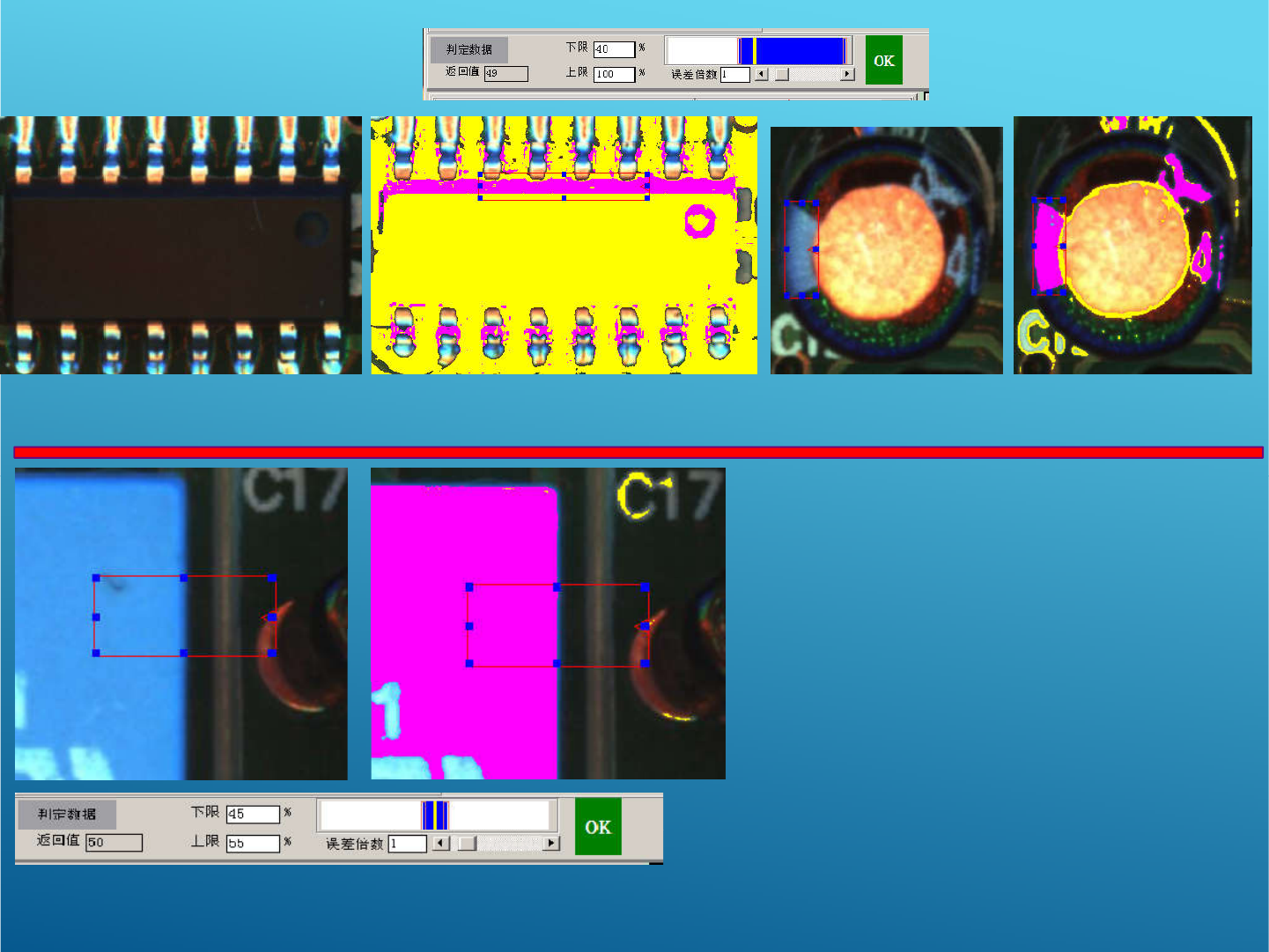

TOC部分扩展应用演示：
利用零件表面边缘颜色的不同来区分零件是否反向，颜色提取之后观察效果，使零件两边颜色不一致，然后根据返回值更改下限值，
如果零件反向则颜色比例达不到要求成为NG报警。
测试零件偏移：
零件颜色提取出来之后，把检测框的一
半放在零件上，慢慢移动，使返回值为
50，然后根据返回值调整上下限为45-
55，意思为零件左偏或者右偏导致检测
框里面的颜色多于55或者少于45则报警。
只要零件发生不良且都有颜色差异就可以使用TOC算法检测

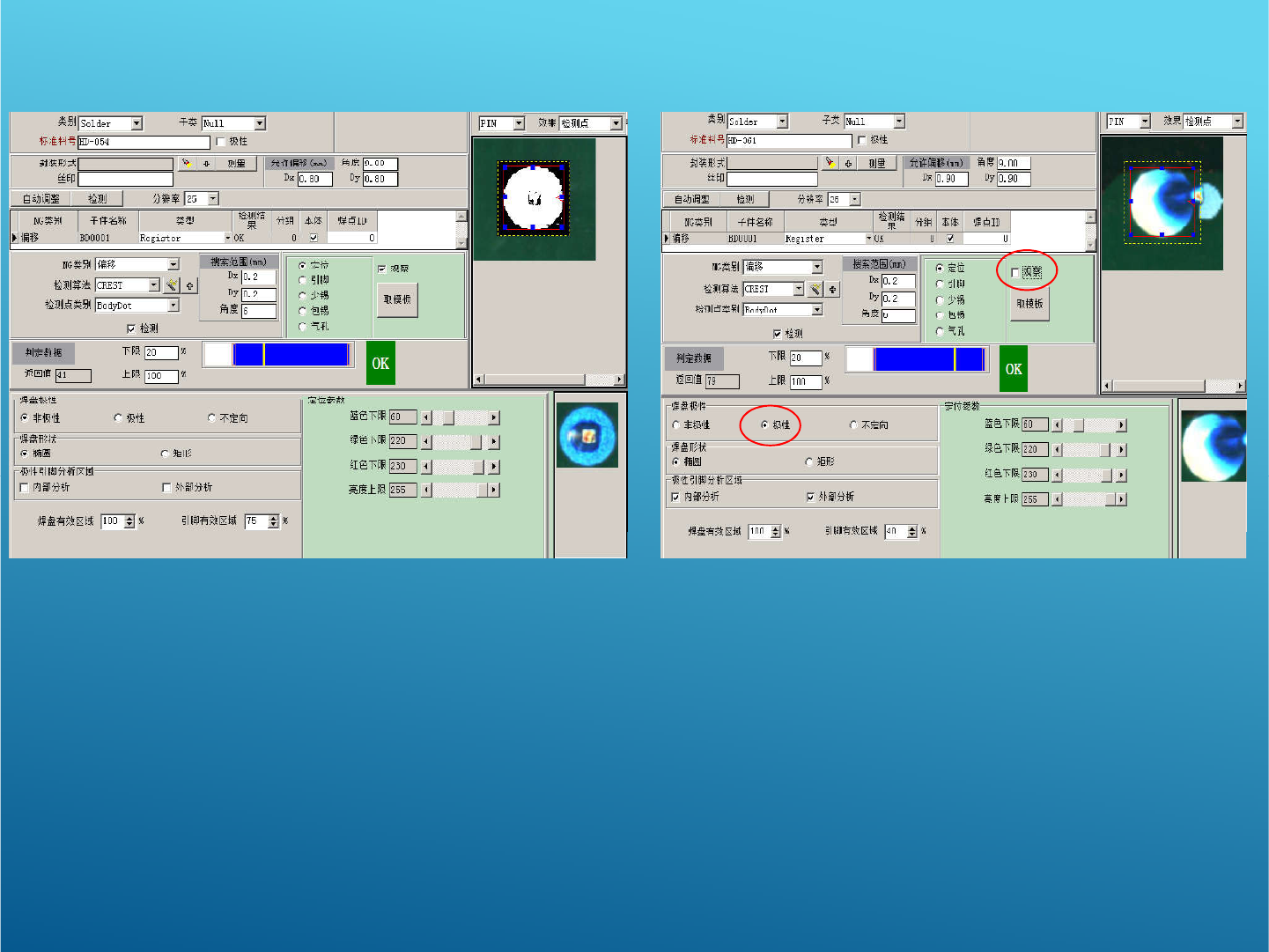

CREST算法:（应用模式：
波峰焊
）
制作波峰焊焊点检测框有两种：
1、人工插件：脚的方向与基板垂直，如左上图，脚一般处于焊盘中心位置
2、机插件：脚会被折弯并固定朝向，如右上图，脚一般超过焊盘或者处于边缘位置
在制作时框的大小与焊盘大小大概一致，且机插件焊点画框时三角尖一定要对着引脚并选择“极性”
“观察”勾选之后可以看出焊盘颜色为白色，基板颜色为黑色，如果颜色区分不明显可以调整下方的
定位参数。
