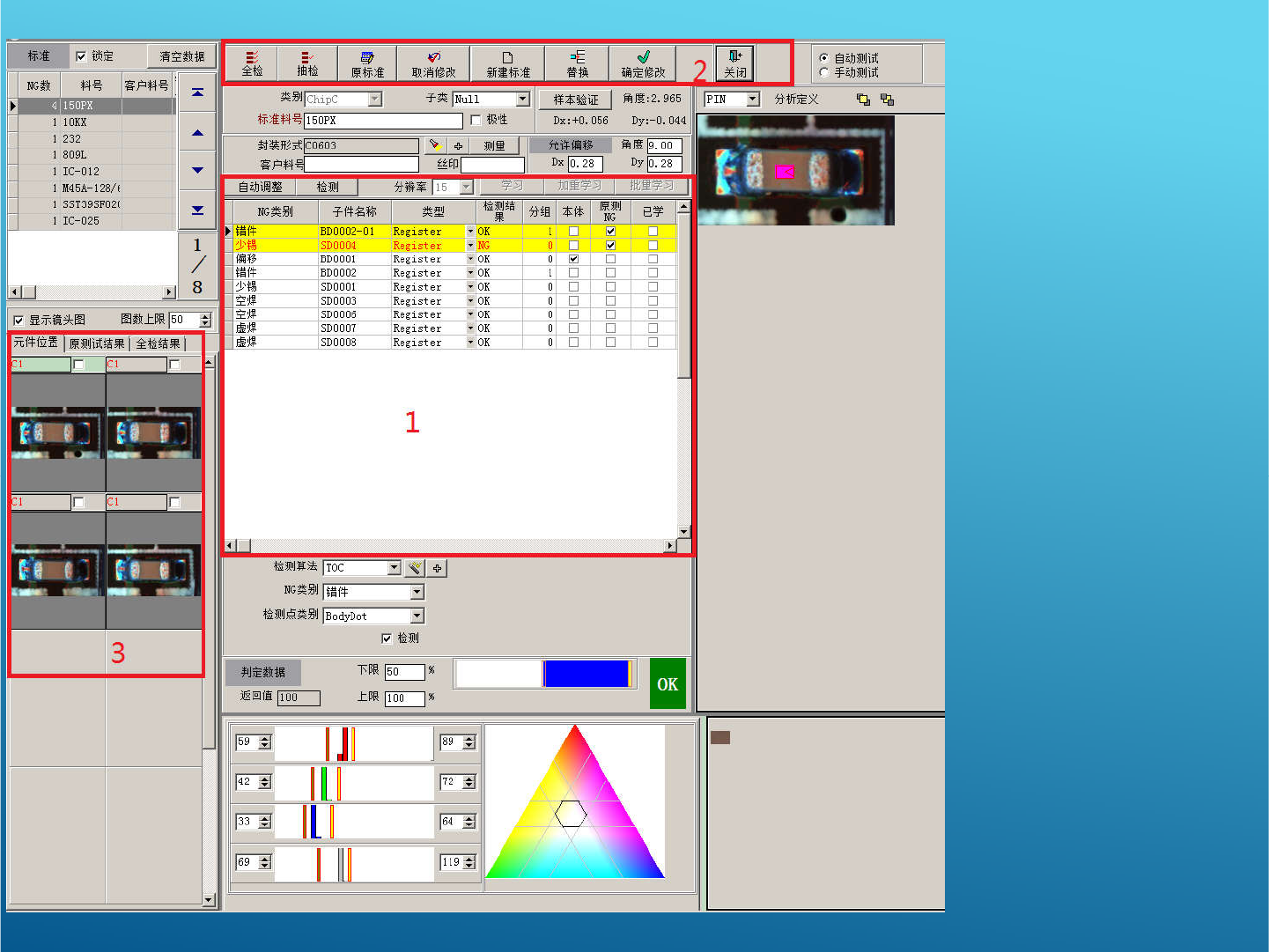

“ 1 ”区域内所报 的 NG 项目调试 OK ，然后点击“ 2 ” 区域内的全检，待 “ 3 ”区域内的图 片名字全部变成绿 色后再点击“ 2 ” 区域内的 “ 确定修 区域内的“确定修 改”
第三天：程序调试方法说明

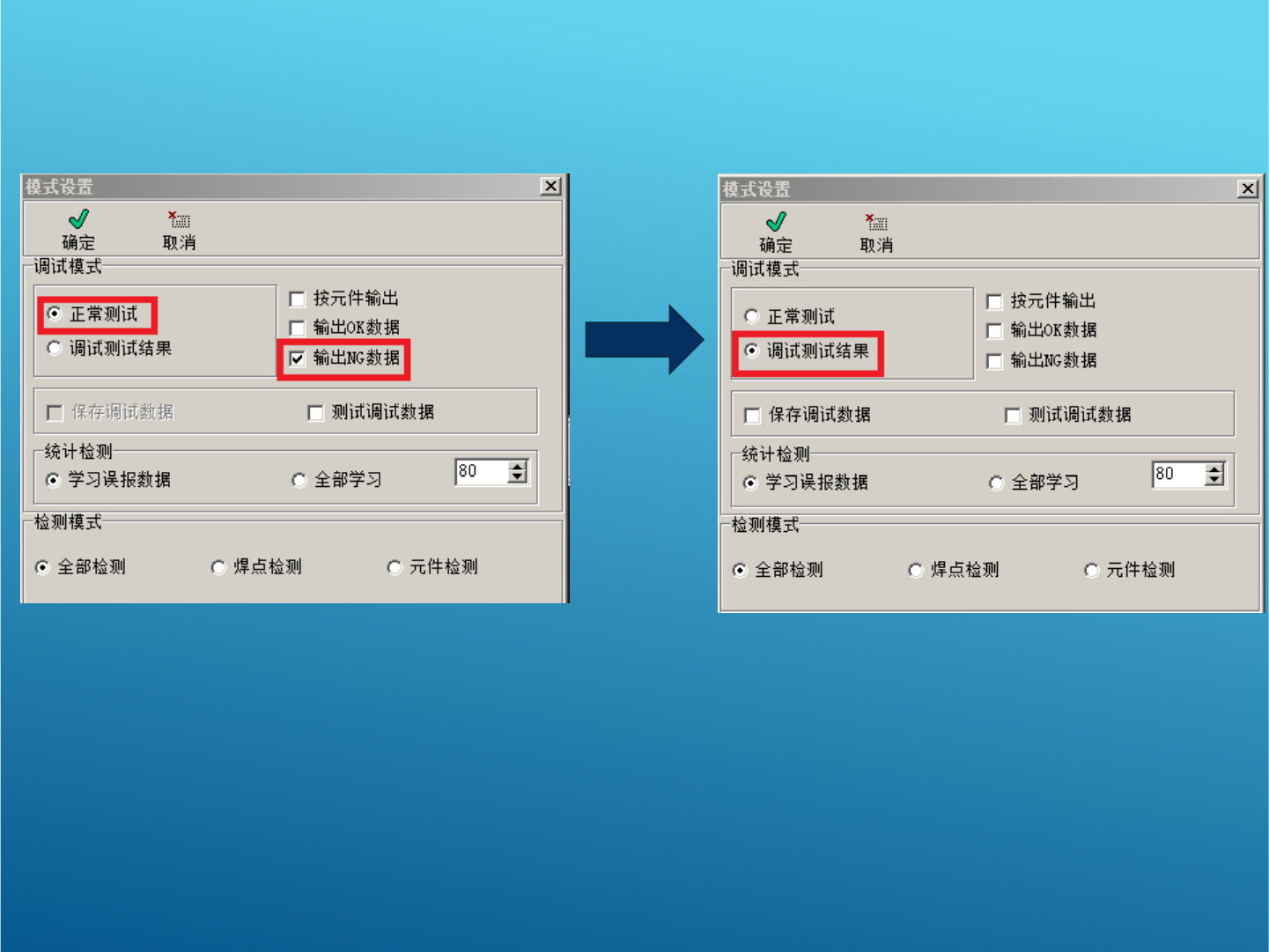

测试菜单下面模式设置打开：由“正常测试”切换为“调试测试结果”
调试之前一定要把程序保存一下，并定位好所有的检测框位置
模式更改完成之后，放板到设备里面直接测试即可
讲解时间大约花费1至2小时，剩余时间给技术员练习
“1”区域内所报
的NG项目调试OK
，然后点击“2”
区域内的全检，待
“3”区域内的图
片名字全部变成绿
色后再点击“2”
区域内的
“
确定修
区域内的“确定修
改”
调试方法及参数说明：
偏移框：
该测试项目报警首先确认检测框是否与零件位置有偏差现象
如果没有偏差则直接派生或者更改上限值
如果有偏差则检查是否物料图与标准图不一致，可以派生处理
返回值100时增大搜索范围值

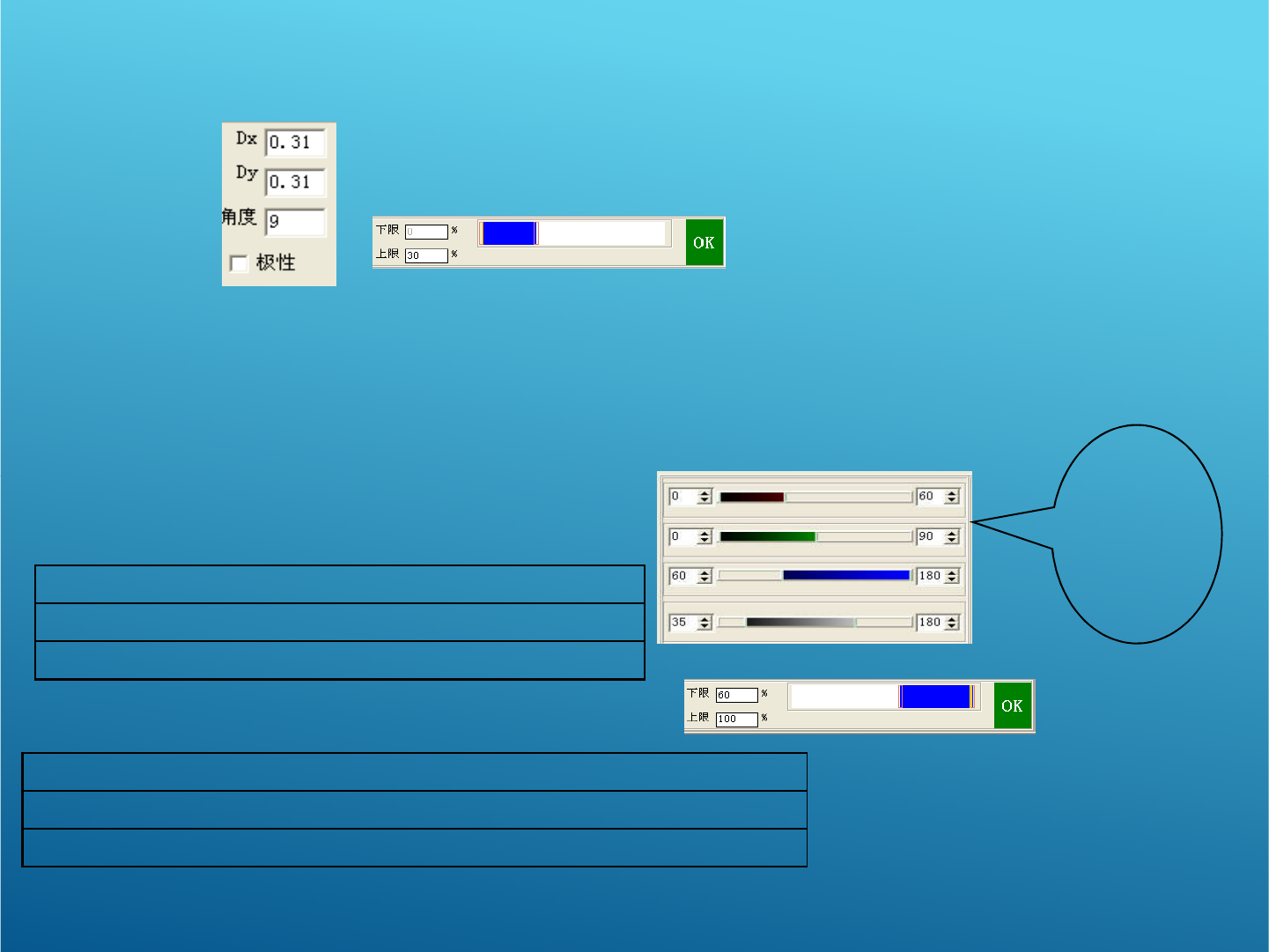

默认参数：
少锡框：
调试误判时，判定数据下限允许调至最大（50-100）%。
调试误判时，RGB参数最大允许设置如下：
红色：0-85绿色：0-90蓝色：45-180亮度：0-200
误判时一般有两种情况：客户锡膏亮度较亮，这时亮度上限提高即可
客户锡膏亮度较暗，优先降低蓝色下限，不行可以
提高红色上限
默认参数：
红：0-60
绿：0-90
蓝：65-180
亮度：0-180
