SP 80/SP 60 参考手册 1.3 装置的规格 Page 1-11 1.3 装置的规格 装置的规格 装置的规格 装置的规格 1.3. 1 机器规格 机器规格 机器规格 机器规格 项目 规格 M/MU 最小 : 50 × 50 , 最大 : 330 × 250 , 厚度 : 0. 5 ~ 4.0 印刷基板尺寸 (mm) L 最小 : 50 × 50 , 最大 : 510 × 460 , 厚度 : 0. 5 ~ 4.0 网板框 (m …

100%1 / 50
SP80/SP60
参考手册
1.2 生产工序
Page 1-10
3.
基板搬出

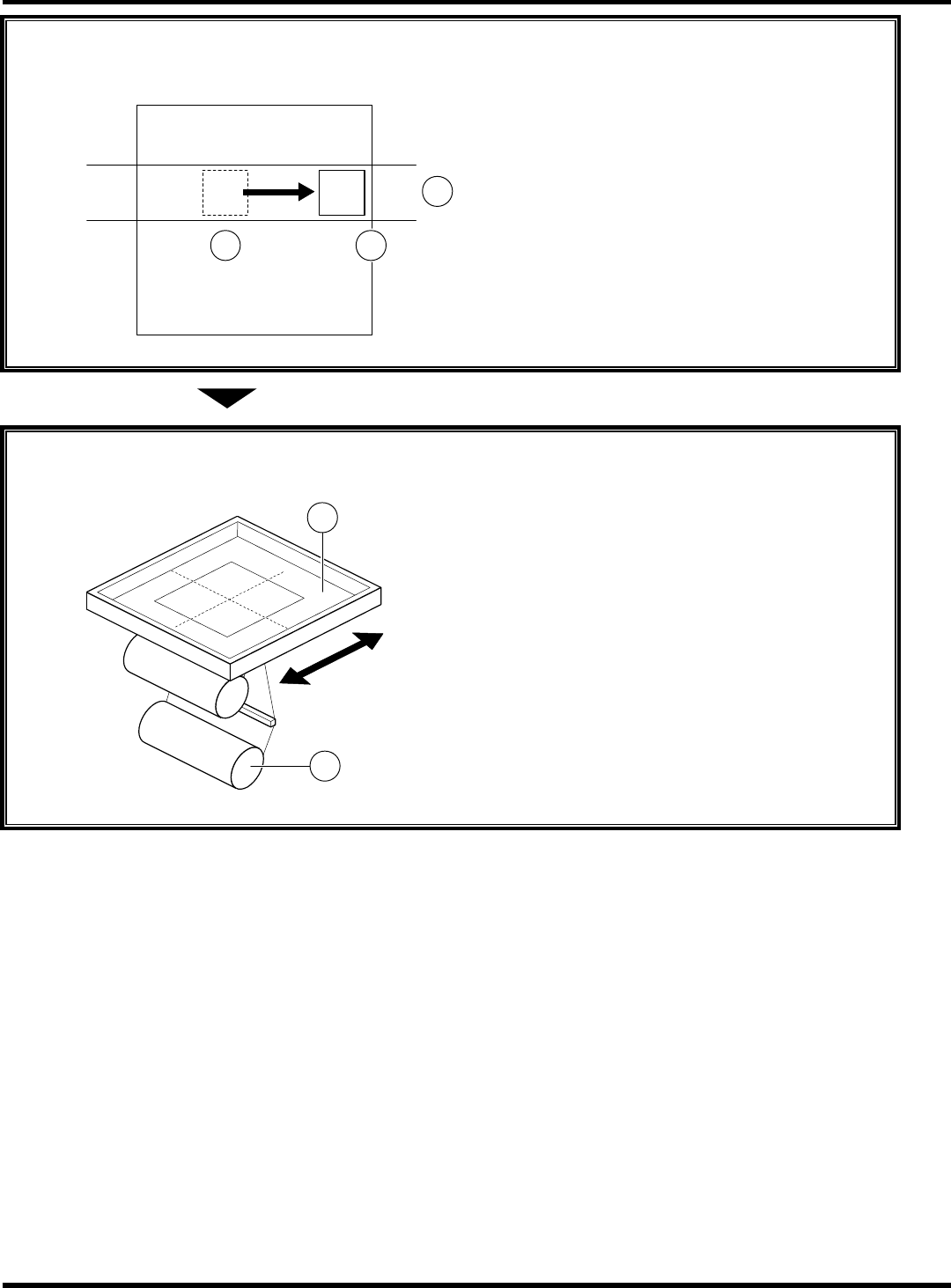

将基板从基板支座搬出到下一工序。
1.
解除基板的固定，下降支架。
2.
从基板支座
c
搬送到传送带 (右)
d
。
3.
依据下一工序
e
的信号搬出基板。
4.
网板清扫
清扫网板
c
背面附着的焊料。
1.
连接基板支座和清扫装置
d
，并移动到清
扫位置。
2.
使吸引吸嘴上升进行清扫动作。
3.
移动到清扫装置的待机位置，解除与基板
支座的连接。
1B4C-040E
3
1 2
1B4C-038E
1
2
1E3C-C-RMA01-A02-00
SP80/SP60
参考手册
1.3 装置的规格
Page 1-11
1.3
装置的规格
装置的规格装置的规格
装置的规格
1.3.1
机器规格
机器规格机器规格
机器规格
项目 规格
M/MU
最小: 50
×
50 , 最大: 330
×
250 , 厚度: 0.5 ~ 4.0
印刷基板尺寸 (mm)
L
最小: 50
×
50 , 最大: 510
×
460 , 厚度: 0.5 ~ 4.0
网板框 (mm) 736
×
736、650
×
550、600
×
550
刮板形状
高速印刷刮板 (标准)、高速印刷金属刮板、改进型刮板、金属刮板、平刮板、角形刮板、
剑形刮板、焊料筒头 (选购件)
刮板长度 (mm)
M/MU: 350 L: 530
刮板速度 (mm/
s
)
5 ~ 400
刮板压力 (
N
/mm)
高速印刷刮板 (刮板长度为 350 mm 时): 5
×
10
-2
~ 100
×
10
-2
(本公司推荐印压为 10
×
10
-2
~ 15
×
10
-2
。印压为 10
×
10
-2
以下会导致印刷不稳定。)
刮板动作 可进行单刮板、双刮板的切换
基板定位基准 中心 (端面需要进行刮板平行调整。请另行与本公司联络)
基板固定方式 机械夹具方式 (标准)、基板吸着方式 (选购件)
网板框位置调整补正量
XY 方向:
±
5 mm 旋转方向:
±
1.2
°
间隙量 (mm)
−
0.5 ~
+
3
网板背面清扫功能
干式或湿式 (可选择、也可并用)
网板清扫节拍时间
标准 26
s
(因基板尺寸、清扫速度不同而有所差异)
[干式 1 次循环]。
网板清洁纸尺寸 1.5 型 (内径 38 mm) 纸管 长度 18 m 宽 M/MU: 350 mm, L: 530 mm
基板吸着设备
SP80V:
鼓风机、真空泵
(
标准
) , SP60P:
鼓风机
(
标准
)
、真空泵
(
选购件
)
检查功能 (仅 SP80V) 检查内容: 面积、位置、桥 检查点数: 30,000 点 (标准)
M/MU
W: 1760 (传送带端面) D: 1650 H: 1430、2000 (含室内信号灯)
外形尺寸 (mm)
L
W: 1940 (传送带端面) D: 1910 H: 1430、2000 (含室内信号灯)
质量
(kg
) M: 1450 , MU: 1550 , L: 1730 (鼓风机除外)
正常电压
M: 3 相 AC 200 V
±
10 V
MU/L: 3 相 AC 200 V
±
10 V 或 3 相 AC 400 V
±
10 V
频率
50/60 Hz
±
5%
额定容量 SP80V: 3.6 kVA , SP60P: 3.1 kVA (含真空泵时: 3.6 kVA)
电源
输入电压
M: AC 200 V/220 V (M 时、AC220 V 不对应 50 Hz。)
MU/L: AC 380 V/400 V/420 V / 480 V/200 V/220 V
供给气压 0.49 MPa ~ 0.78 MPa 供给量 30 L/min
环境条件
温度: 10
°
C ~ 35
°
C
湿度: 25% ~ 60% (但水汽不凝结)
搬运和放置条件
温度:
−
20
°
C ~ 60
°
C
湿度: 75% (但水汽不凝结)
高度 从海拔 0 m 至不足 1000 m 之间
噪音
< 74 dB (A)
LED 级别 1级
∗
基板流向和基准位置的变更为选项。
1E3C-C-RMA01-A02-00
SP80/SP60
参考手册
1.3 装置的规格
Page 1-12
1.3.2
静区
静区静区
静区
∗
当为生产线规格时数值有所不同。
固定侧
1.3.3
外形尺寸
外形尺寸外形尺寸
外形尺寸
∗
当为生产线规格时数值有所不同。
SP80V-M/MU, SP60P-M / MU SP80V-L, SP60V-L
1D3C-007E
1D3C-008E
(单位: mm)
名称
c
基板
d
搬送时的空区
1E3C-C-RMA01-A02-00
1D3C-901E
1
2
